36" (91.4 cm) commercial style dual fuel range with self-cleaning thermal/convection oven
Hide thumbs

Advertisement

L1
NEU
BL
VERT
N
TERRE
BL
N
BL
N
N
CONTACTEURS -
ROBINETS DES
BRÛLEURS DE LA
TABLE DE CUISSON
N
BL
CONTACTEUR -
ROBINET DU GRIL

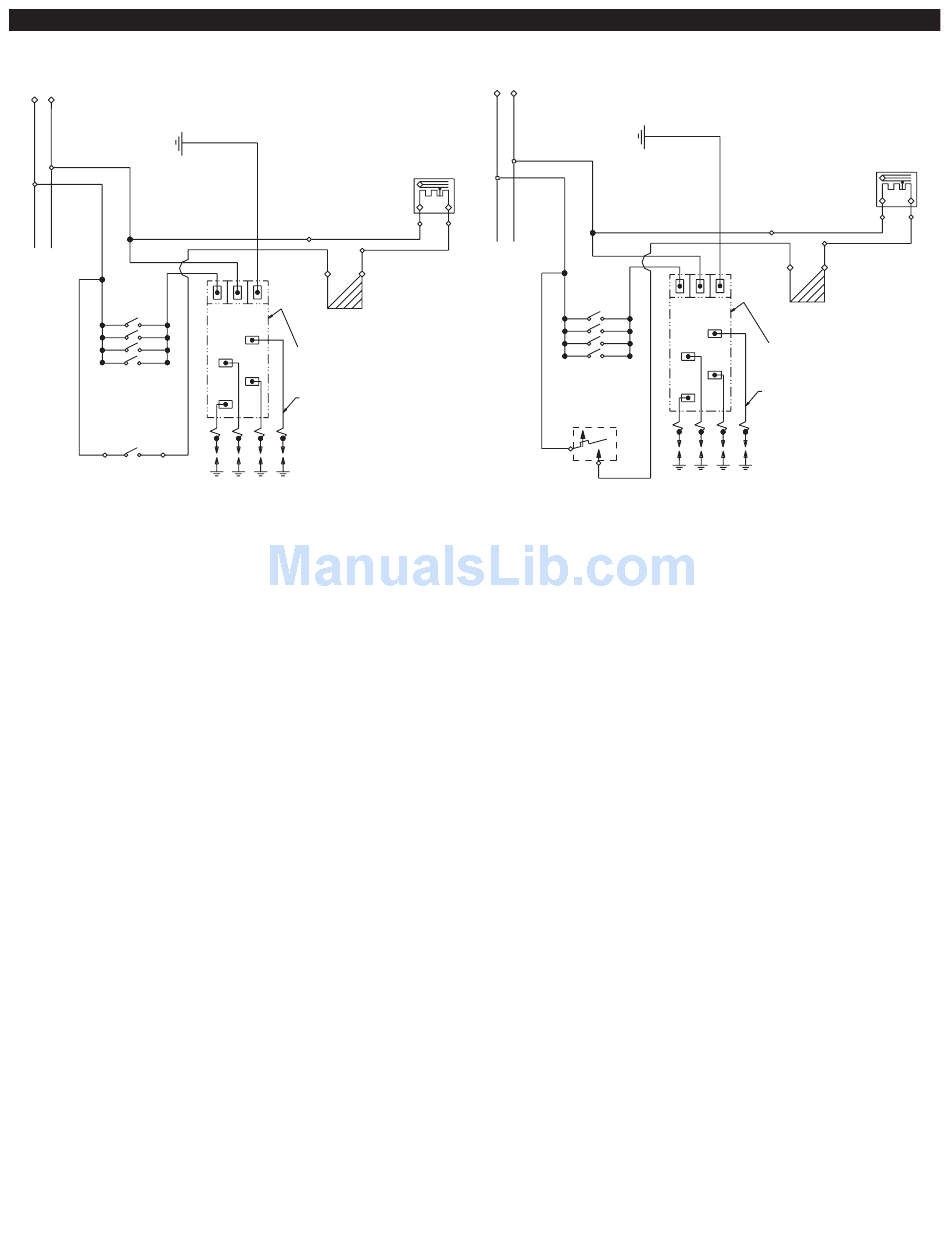

Schéma des circuits — table
de cuisson avec gril
120 V CA 60 HZ
MONOPHASE
15 OU 20 A
N
N
BL
BL
L
N
G
ALLUMEUR
DU GRIL
MODULE
D'ÉTINCELAGE
JAUNE OU
MARRON
4 PLCS
ÉLECTRODES
D'ALLUMAGE -
TABLE DE CUISSON
L1 NEU
BL
N
BL
ÉLECTROVANNE
DU GRIL
N
N
CONTACTEURS -
ROBINETS DES
BRÛLEURS DE LA
TABLE DE CUISSON
N
THERMOSTAT
DE LA
PLAQUE À FRIRE
Schéma des circuits — table
de cuisson avec plaque à frire
VERT
TERRE
N
BL
BL
N
L
N
G
DE LA PLAQUE À FRIRE
MODULE D'ETINCELAGE
JAUNE OU
MARRON
4 PLCS
ÉLECTRODES
D'ALLUMAGE-
TABLE DE
BL
CUISSON
ÉLECTROVANNE
DE LA PLAQUE À FRIRE
120 V CA 60 HZ
MONOPHASE
15 OU 20 A
N
BL
ALLUMEUR
