Parts List - Craftsman 919.155310 Owner's Manual

Spray gun
Hide thumbs

Advertisement

Table of Contents
1
4
2
3
16
30
20
20
REF
NO
DESCRIPTION
1
Air Nozzle with Cap
2
Air Nozzle
3
Washer
4
Cap
5
Fluid Nozzle
6
Packing Screw
7
Teflon Seal
8
Washer
9
Spring
10
Brass Ring
11
Gasket
12
Connector for 0.6 Liter cup
13
Screw
14
Hanger
15
Air Valve Assembly
16
Teflon Ring
17
O-Ring
18
Spring
19
Spray Nut Assembly
20
E-Ring
21
Spray Regulating Nut
D28996

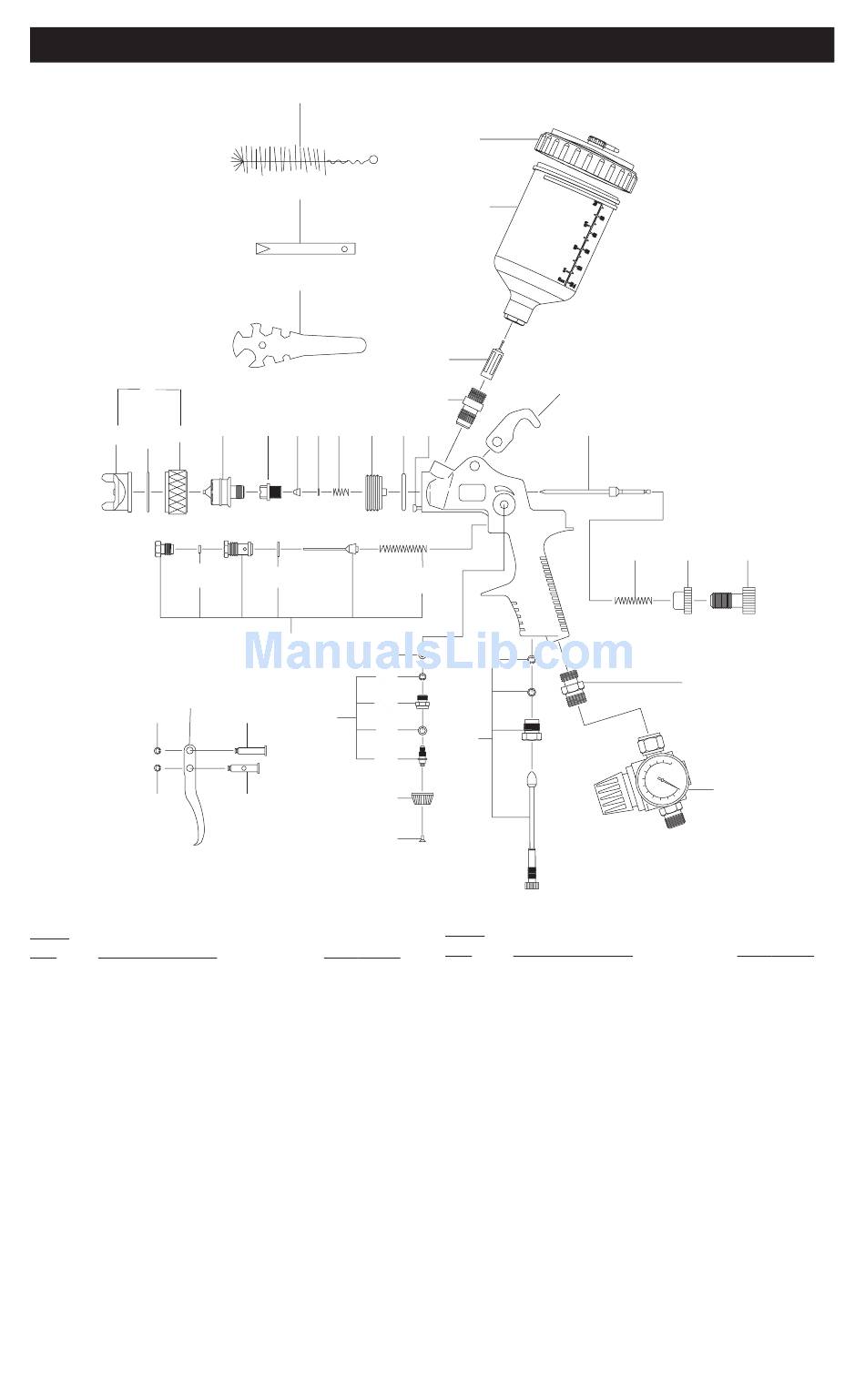

PARTS LIST

39
38
37
5
10
7 8 9
6
17
15
24
20
21
31
19
22
23
25
32
42
PART NO
D25151
D25152
D25153
D25154
D25155
D25156
D25157
D25160
D25161
D25162
D25163
D25164
D25165
D25166
D25167
D25168
D25169
D25170
D25171
D25172
D25173
36
35
34
14
12
11
13
18
40
REF
NO
DESCRIPTION
22
O-Ring
23
Spray Regulating Screw
24
Gasket
25
Control Knob
26
Paint Needle Complete
27
Spring for Paint Needle
28
Lock to Fluid Control Knob
29
Fluid Control Knob
30
Trigger
31
Trigger Pin
32
Trigger Pin
33
Air Connector
34
Material Filter
35
Cup
36
Cover
37
Spanner Wrench
38
Socket Spanner
39
Brush
40
Air Adjusting Valve Assembly
41
Regulator
42
Screw, Control Knob
8- ENG
26
27
28
29
33
41
PART NO
D25174
D25175
D25176
D25177
D25178
D25179
D25180
D25181
D25182
D25183
D25184
D25185
D25186
D25187
D25188
D25189
D25190
D25191
D25192
D25193
D25262
