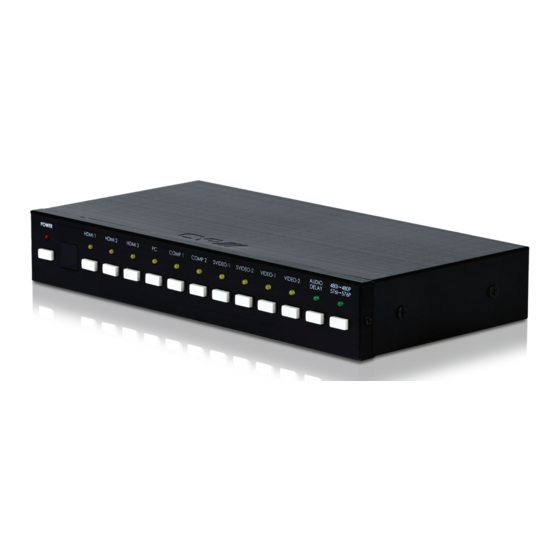

EL-5300
PC/Video/HD to v1.3 HDMI
Switcher
OPERATION MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EL-5300 and is the answer not in the manual?

Questions and answers

Related Manuals for CYP EL-5300

Summary of Contents for CYP EL-5300

  • Page 1 EL-5300 PC/Video/HD to v1.3 HDMI Switcher OPERATION MANUAL...

  • Page 2: Table Of Contents

    Table of Contents Introduction Features Package Contents Operation Controls and Functions Front Panel Diagram Rear Panel Diagram Connection Diagram Remote Control RS232 Control Protocal RS232 Transmission Format Input Signal Secifications Output Signal Specifications Specifications Finden Sie ab Seite 11.

  • Page 3: Introduction

    1. Introduction The EL-5300 is a high quality video converter to convert Analogue and Digital signals to v1.3 HDMI output. The EL-5300 is compatible to v1.3 HDMI specifications, a cutting edge technology which defines the transfer Deep Colour (10-bit and 12- bit) video. Simply select from the front panel or remote control to choose the input sources.

  • Page 4: Operation Controls And Functions

    4. Operation Controls and Functions 4.1 Front Panel AUDIO 480I480P POWER HDMI 1 HDMI 2 HDMI 3 COMP 1 COMP 2 SVIDEO-1 SVIDEO-2 VIDEO-1 VIDEO-2 DELAY 576I576P 3D Video Comb Filter/12bit 1. Power switch and power LED indicator: Press the switch to power on the unit and the power LED will illuminate.

  • Page 5: Rear Panel Diagram

    4.2 Rear Panel COMPONENT 2 IN AUDIO-IN-PC RS-232 AUDIO 2 SVIDEO 2 VIDEO 2 AUDIO 2 Pr/Cr Pb/Cb POWER DC 5V HDMI IN / BYPASS HDMI OUT AUDIO 1 Pr/Cr Pb/Cb AUDIO 1 VIDEO 1 SVIDEO 1 COMPONENT 1 IN 1.

  • Page 6: Connection Diagram

    4.3. Connection Diagram Page 4...

  • Page 7: Remote Control

    4.4. Remote Control 1. Audio Delay: Press to delay audio output for 150ms. 480I480P Audio Delay POWER 576I576P 2. Format selection: To switch between Interlace and Progressive format (de-interlace). COMP 3. Power: Press the button to turn on/off the unit. SVIDEO 4.

  • Page 8: Rs232 Transmission Format

    5.1 RS-232 transmission format: (a) Set Command Command Code Response Description S POWER 0 > POWER OFF POWER OFF S POWER 1 > POWER ON POWER ON S SOURCE 0 > SOURCE HDMI1 HDMI1 INPUT S SOURCE 1 > SOURCE HDMI2 HDMI2 INPUT S SOURCE 2 >...

  • Page 9: Input Signal Specifications

    6. Input Signal Specifications PC Resolutions Vert Rate 640x480 60/72/75/85Hz SVGA 800x600 56/60/72/75/85Hz 1024x768 60/70/75/85Hz SXGA 1280x1024 60Hz HDTV Resolutions Vert Rate 480p 720x480 60Hz 480i 720x480 60Hz 576p 720x576 50Hz 576i 720x576 50Hz 720p 1280x720 50, 60Hz 1080i 1920x1080i 50, 60Hz 1080p 1920x1080p...

  • Page 10: Specifications

    7. Specifications HDMI Input Port 3 x HDMI female ports (Type A connector) Component Input 2 x YUV with L/R RCA HDMI Output Port 1 x HDMI female ports (Type A connector) Analogue Input Port 2 x CV/SV with L/R RCA PC input Port VGA with 1 x 3.5mm stereo mini jack Power Supply...
  • Page 11 Notes: Page 9...
  • Page 12 www.cypeurope.com Page 10...
  • Page 13 EL-5300 PC/ Video/ HD zu V1.3 HDMI Umschalter und Konverter Bedienungsanleitung Page 11...
  • Page 14 Inhaltsverzeichnis Einleitung Funktionen Lieferumfang Bedienelemente und Anschlüsse Darstellung der Frontansicht Darstellung der Rückseite Anschlussschema Fernbedienung RS232 Belegung Befehlsübersicht Eingangssignal Spezifikationen Ausgangssignal Spezifikation Spezifikationen Page 12...

  • Page 15: Einleitung

    1. Einleitung Der EL-5300 ist ein qualitativ hochwertiger Video-Konverter, der analoge und digitale Signale zu 1.3 HDMI Standards umwandelt. Der Umschalter verfügt über eine innovative Technologie, welche die Übertragung der Farbtiefe (10-bit und 12-bit) festlegt. Die Auswahl der Eingangsquelle erfolgt über die Vorderseite des Gerätes oder die Fernbedienung.

  • Page 16: Bedienelemente Und Anschlüsse

    4. Bedienelemente und Funktionen 4.1 Darstellung der Frontansicht AUDIO 480I480P POWER HDMI 1 HDMI 2 HDMI 3 COMP 1 COMP 2 SVIDEO-1 SVIDEO-2 VIDEO-1 VIDEO-2 DELAY 576I576P 3D Video Comb Filter/12bit 1. Netzschalter und Statusanzeige: Drücken Sie die Taste zum Einschalten des Gerätes, die LED leuchtet auf.

  • Page 17: Darstellung Der Rückseite

    4.2 Darstellung der Rückseite COMPONENT 2 IN AUDIO-IN-PC RS-232 AUDIO 2 SVIDEO 2 VIDEO 2 AUDIO 2 Pr/Cr Pb/Cb POWER DC 5V HDMI IN / BYPASS HDMI OUT AUDIO 1 Pr/Cr Pb/Cb AUDIO 1 VIDEO 1 SVIDEO 1 COMPONENT 1 IN 1.

  • Page 18: Anschlussschema

    4.3. Anschlussschema Page 16...

  • Page 19: Fernbedienung

    4.4. Fernbedienung Audioverzögerung: Betätigen Sie die Taste um eine Verzögerung 480I480P Audio Delay POWER 576I576P von 150ms zu erzwingen. Formatauswahl: Damit können Sie zwischen dem Interlace und COMP Progressive-Format (De-Interlace) wechseln. Power Schalter: Drücken Sie den Knopf, um die Fernbedienung SVIDEO ein- oder auszuschalten.

  • Page 20: Befehlsübersicht

    5.1 RS232 Übertragungsformat: (a) Das Setzen des Steuerbefehls Befehlscode Rückmeldung Beschreibung S POWER 0 > POWER OFF POWER OFF S POWER 1 > POWER ON POWER ON S SOURCE 0 > SOURCE HDMI1 HDMI1 Eingang S SOURCE 1 > SOURCE HDMI2 HDMI2 Eingang S SOURCE 2 >...

  • Page 21: Eingangssignal Spezifikationen

    6. Eingangssignal Spezifikationen PC Auflösungen Vertikale Frequenz 640x480 60/72/75/85Hz SVGA 800x600 56/60/72/75/85Hz 1024x768 60/70/75/85Hz SXGA 1280x1024 60Hz HDTV Auflösungen Vertikale Frequenz 480p 720x480 60Hz 480i 720x480 60Hz 576p 720x576 50Hz 576i 720x576 50Hz 720p 1280x720 50, 60Hz 1080i 1920x1080i 50, 60Hz 1080p 1920x1080p 50,60Hz...

  • Page 22: Spezifikationen

    7. Spezifikationen HDMI Eingangsport 3 x HDMI (Typ A Stecker) Komponenten Eingang 2 x YUV mit R/L RCA HDMI Ausgangsport 1 x HDMI (Typ A Stecker) Analoger Eingansport 2 x CV/ SV mit R/L RCA PC Eingangsport VGA mit 1 x 3,5mm Stereo Klinke 5 Volt/ 2,6 A Gleichstrom Stromanschluss (US/ EU Standard, CE/ FCC/ UL zertifiziert)
  • Page 23 Notizen: Page 21...
  • Page 24 www.cypeurope.com...
