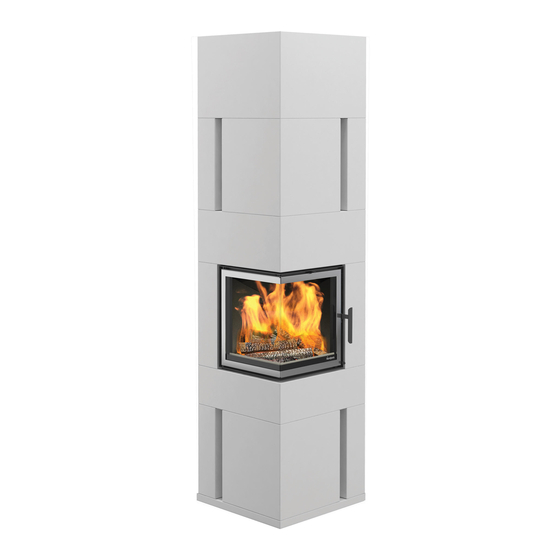

Nordpeis Chicago II High Installation Manual
Hide thumbs Also See for Chicago II High:

Advertisement

Quick Links

NO
Monteringsanvisning
GB
Installation manual
Chicago II/ Chicago II High
Art.no: FP-CH002-100
Last updated: 060114
2
4
!kg

Advertisement

loading
Need help?

Need help?

Do you have a question about the Chicago II High and is the answer not in the manual?

Questions and answers

Summary of Contents for Nordpeis Chicago II High

  • Page 1 Monteringsanvisning Installation manual Chicago II/ Chicago II High Art.no: FP-CH002-100 Last updated: 060114...
  • Page 2: Generelt Om Elementpeiser

    Gulvplatens bredde skal være minst like bred som luken lands lover og regler. Nordpeis AS står ikke ansvarlig for på innsatsen. feilmontering av ildstedet.
  • Page 3 Merk også opp eventuelt hull til friskluftsett gjennom gulv. Chicago II Høy: ** Mellom toppen av peisomrammingen og tak av brennbart materiale må det være en åpning på ca 20 mm. Montering FIG 2-19 Friskluftstilførsel (ekstrautstyr)
  • Page 4: General Information

    All safety distances are minimum distances. between the concrete parts and the insert. Installation of the insert must comply with the rules and regulations of the country where installed. Nordpeis AS Floor plate is not responsible for wrongly assembled inserts.
  • Page 5 Assembly instructions (FIG 2 - FIG 19) N-36A Steel chimney Fresh air supply (Accessory) Can be installed with steel chimney. (Chicago II =mm AIR) For more information see separate assembly Weight including insert instructions for fresh air supply. Chicago Low...
  • Page 6 Chicago II Chicago II...
  • Page 7 Chicago H II Chicago H II...
  • Page 8 Chicago II High/Low =mm AIR...
  • Page 9 FIG 1 =Brannmur/Brandmur/Palomuuri/Firewall/Mur parfeu/Hitzenschutzwand =Brennbart materiale/Brændbart materiale/ Brännbart material/ Tulenarka materiaali/Combustible material/ Matières combustibles/Brennbarem Material >1200 * Chicago Low/lav ** Chicago High/høy >20...
  • Page 10 NB! Skal produktet kobles til friskluft gjennom bunnplaten, sørg for å forbedrede tilkoblingen før videre montering. Se FIG Chicago II AIR for mål. Place the bottom part. Make sure it is level. Place the bottom plate in 90º relative to the chimney/wall.
  • Page 11 Plasser første sidevange på bunnplaten. FIG 3 Bruk akryl mellom elementene. Sørg for at yttersiden elementet flukter med utsiden av bunnplaten Place the first concrete part on the bottom plate. Use acrylic glue between the elements. Make sure it it’s outer edges are level with the outer edges of the bottom plate.
  • Page 12 Plasser neste element på bunnplaten. FIG 5 Bruk akryl mellom elementene. Sørg for at yttersiden elementet flukter med utsiden av bunnplaten. Place the next concrete part on the bottom plate. Use acrylic glue between the elements. Make sure it it’s outer edges are level with the outer edges of the bottom plate.
  • Page 13 FIG 7 Fest og juster de korte beina på innsatsen til riktig høyde. (De korte bena følger forsendelsen med omrammingen) Se innsatsens monteringsanvisning for detaljer. Fit and adjust the legs on the insert to the correct height. (The short legs are en- closed in the shipment with the surround) (For details, see separate user manual for the insert)
  • Page 14 FIG 8 Fest røykklokken og det tilhørende varmeskjoldet på innsatsen. For detaljer, se monteringsanvisning for innsatsen. Fit the smoke dome and radiation shield to the insert. For details, see the insert instruction manual.
  • Page 15 FIG 9 Plasser innsatsen. Vær forsiktig når innsatsen løftes på plass så elementene under ikke tar skade. Sørg for at innsatsen står i vater. Etterjuster bena om nødvendig. NB! Innsatsen skal aldri hvile mot betongen. Sørg for at det er minimum 2mm avstand mellom innsatsen og betongelementene under, over og på...
  • Page 16 FIG 10 Plasser neste element. Bruk akryl mellom betongelementene. NB! Ikke bruk akryl mellom innsatsen og betongelementene! NB! Betongelementene skal ikke hvile mot innsatsen. Det skal være minimum 2mm avstand mellom betongen og innsatsen da innsatsen ekspanderer under fyring. Place the next concrete part. Use acrylic glue between the concrete parts.
  • Page 17 Plasser neste element. Bruk akryl mellom FIG 11 betongelementene. NB! Ikke bruk akryl mellom innsatsen og betongelementene! NB! Betongelementene skal ikke hvile mot innsatsen. Det skal være minimum 2mm avstand mellom betongen og innsatsen da innsatsen ekspanderer under fyring. Place the next concrete part. Use acrylic glue between the concrete parts.
  • Page 18 Plasser neste element. Bruk akryl mellom FIG 12 betongelementene. NB! Ikke bruk akryl mellom innsatsen og betongelementene! NB! Betongelementene skal ikke hvile mot innsatsen. Det skal være minimum 2mm avstand mellom betongen og innsatsen da innsatsen ekspanderer under fyring. Place the next concrete part. Use acrylic glue between the concrete parts.
  • Page 19 Plasser neste element. Bruk akryl mellom FIG 13 betongelementene. Sørg for at yttersiden elementet flukter med utsiden av de allerede plasserte elementene. Skal produktet kobles til gjennom siden må det tas hull i utsparingen på riktig side. Bruk egnet verktøy. Husk å stenge topptilkoblin- gen på...
  • Page 20 Plasser neste element. Bruk akryl mellom FIG 14 betongelementene. Sørg for at yttersiden elementet flukter med utsiden av de allerede plasserte elementene. Skal produktet kobles til gjennom siden må det tas hull i utsparingen på riktig side. Bruk egnet verktøy. Husk å stenge topptilkoblingen på...
  • Page 21 FIG 15 Plasser neste element. Bruk akryl mellom betongelementene. Sørg for at yttersiden elementet flukter med utsiden av de allerede plasserte elementene. For å montere Chicago High, fortsett monteringen fra FIG 18. Place the next concrete part. Use acrylic glue between the concrete parts. Make sure it it’s outer edges are level with the outer edges of the already placed parts.
  • Page 22 Plasser neste element. Bruk akryl mellom FIG 16 betongelementene. Sørg for at yttersiden elementet flukter med utsiden av de allerede plasserte elementene. Place the next concrete part. Use acrylic glue between the concrete parts. Make sure it it’s outer edges are level with the outer edges of the already placed parts.
  • Page 23 FIG 17 Plasser toppristen. Når produktet er ferdig montert, etterfyll skjøtene mellom elementene med akryl og jevn fugen med en såpevåt svamp eller finger slik at det blir en tydelig fordypning mellom elementene (FIG Z). Place the top grate. When the fireplace is assembled, use the acylic glue for filling joints (FIG Z) FIG Z...
  • Page 24 FIG 18 Plasser neste element. Skal produktet topptilkobles må utsparingen fjernes med egnet verktøy. NB! Ved toppmontering gjennom sperreplaten må glippen mellom sperreplaten og røykrøret tettes med steinull. Place the next concrete part. To utilize the top connection, remove the cut using a suited tool.
  • Page 25 Plasser toppelementet FIG 19 Når produktet er ferdig montert, etterfyll skjøtene mellom elementene med akryl og jevn fugen med en såpevåt svamp eller finger slik at det blir en tydelig fordypning mellom elementene (FIG Z). Place the top part. When the fireplace is assembled, use the acylic glue for filling joints (FIG Z) FIG Z...
  • Page 26 Nordpeis AS, Gjellebekkstubben 11, N-3420 LIERSKOGEN, Norway www.nordpeis.no...
