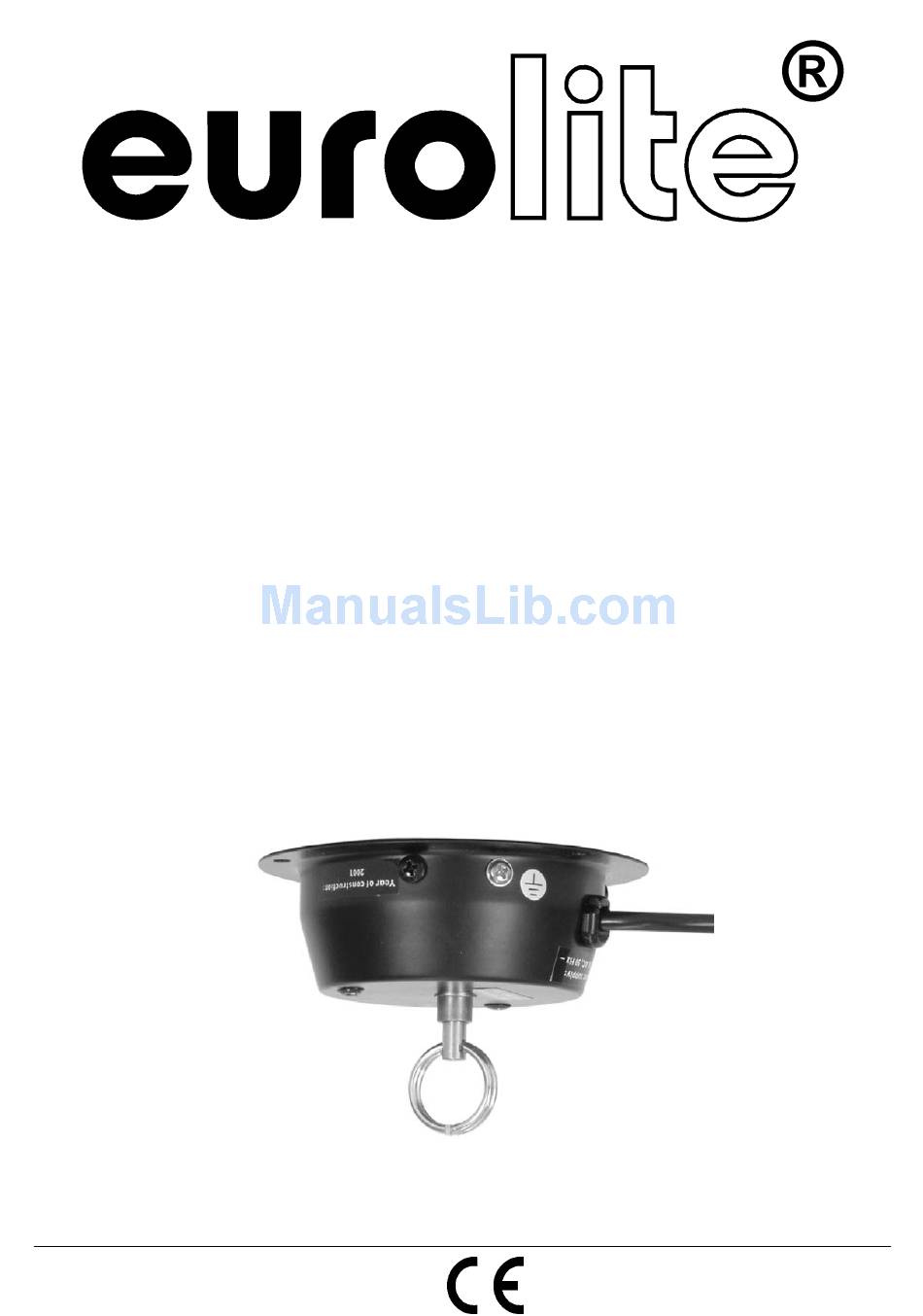

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MD-1015 Rotary Motor © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Page 2 Diese Bedienungsanleitung gilt für die Artikelnummern: 50301100, 50301150 EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE MD-1015 entschieden haben. Nehmen Sie den Motor aus der Verpackung. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
- Page 3 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Page 4: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Page 5: Installation
INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Die Aufhängevorrichtungen der Spiegelkugel muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 6: Anschluss Ans Netz
Der Motor muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: An der Bodenplatte des Gerätes befinden sich die Befestigungslöcher zur Installation. Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll. -
Page 7: Technische Daten
Achten Sie darauf, dass niemals Seitenkräfte auf die Installation einwirken können. Es ist darauf zu achten, dass am Montageort die Spiegelkugel nicht durch Luftströmung(en) ins Schwingen geraten kann. Die Spiegelkugel und der Motor sind absolut schwingungsfrei aufzuhängen und zu betreiben. Überprüfen Sie in regelmäßigen Abständen, ob sich der Schlüsselring oder Kettenglieder der Kette Verformungen aufweisen. -
Page 8: Safety Instructions
This user manual is valid for the article numbers: 50301100, 50301150 INTRODUCTION Thank you for having chosen a EUROLITE MD-1015. Unpack your motor. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. - Page 9 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
-
Page 10: Operating Determinations
OPERATING DETERMINATIONS This device is a mirrorball motor for turning mirrorballs up to a maximum diameter of 20 cm. The maximum charge of the whole installation must not exceed 3 kg. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. -
Page 11: Connection With The Mains
When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. - Page 12 For the version without power-plug: DANGER TO LIFE! The electric connection must only be carried out by a qualified electrician! In order to connect the device to the mains, you have to install a power-plug. The occupation of the connection-cables is as follows: Cable International Brown...
-
Page 13: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: Maximum charge: 3 kg Max. diameter of mirror ball: 20 cm Rotation-speed: approx. 1.5 RPM Diameter of base plate: 113 mm Height: 58 mm Weight: 0.3 kg Accessories: Art.
