Installation de l'ensemble de ventilateur déporté
intelligent en option
REMARQUE : La hotte peut fonctionner avec un moteur de
ventilateur intégré ou externe (déporté). Un ensemble de
ventilateur déporté intelligent en option (à acheter séparément)
permet d'installer le moteur du ventilateur de la hotte ailleurs qu'à
l'intérieur de la hotte.
MISE EN GARDE : Afin de réduire le risque d'incendie et de choc
électrique, installer cette hotte de cuisinière uniquement avec
l'ensemble de ventilateur déporté intelligent fabriqué par
Whirlpool, pièce numéro W10692945.
Pour l'installer, consulter les instructions d'installation de
l'ensemble de ventilateur déporté intelligent. Voir la section
"Assistance ou service" pour commander.

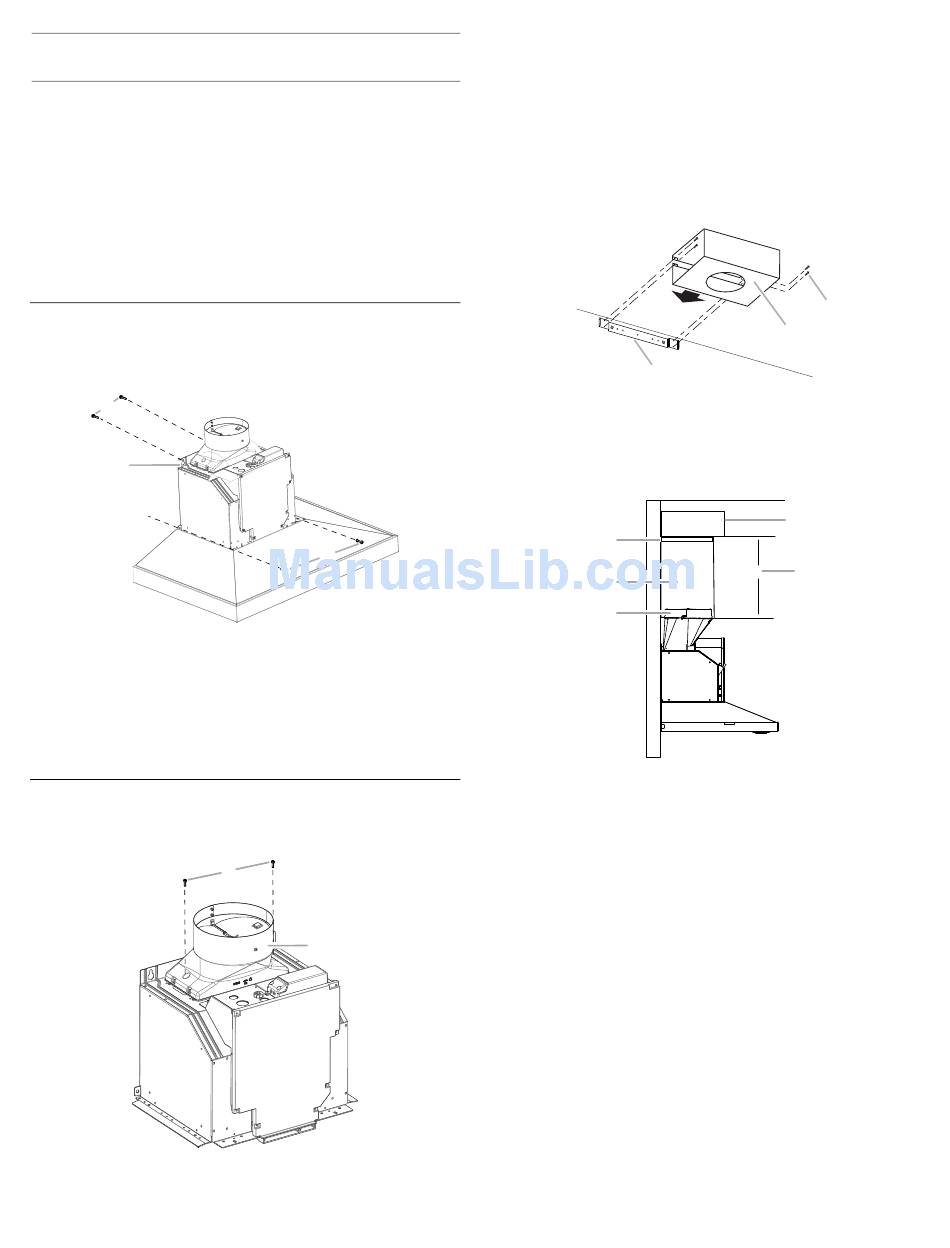

Installation de la hotte

1. À l'aide de deux personnes ou plus, suspendre la hotte aux
2 vis de montage, à travers les encoches de montage à
l'arrière de la hotte.
A
B
A. Vis de montage
B. Encoches de montage
C. Vis et rondelles de montage inférieures
2. Ôter le filtre à graisse. Voir la section "Entretien de la hotte".
3. Mettre la hotte de niveau et serrer les vis de montage
supérieures.
4. Installer 2 vis de montage inférieures de 5 x 45 mm et
2 rondelles D6,4 x 18 mm et serrer ensuite.
Raccordement du circuit d'évacuation
1. Installer le raccord de transition au sommet de la hotte (s'il a été
enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x 9,5 mm.
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
22
C
A
B
Pour les installations avec décharge à l'extérieur
uniquement :
1. Le circuit d'évacuation doit être installé par dessus la sortie
d'évacuation.
2. Serrer le raccord avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnent correctement.
Installations sans décharge à l'extérieur (recyclage)
uniquement :
1. Fixer le déflecteur à la bride de cache-conduit à l'aide de
4 vis de 4,2 x 8 mm.
C
A. Vis d'assemblage
B. Déflecteur d'air
C. Bride de cache-conduit
2. Mesurer la distance entre le bas du déflecteur et le bas de la
sortie de la hotte.
B
D
E
A. Déflecteur d'air
B. Bride pour conduit
C. X = longueur à laquelle couper
le conduit d'évacuation
3. Tailler le conduit à la taille mesurée (X).
4. Retirer le déflecteur d'air.
5. Faire coulisser le conduit sur le bas du déflecteur d'air.
6. Placer le déflecteur d'air et le conduit assemblés sur la sortie
d'évacuation de la hotte.
7. Réassembler le déflecteur sur la bride de cache-conduit à
l'aide des 4 vis d'assemblage.
8. Assurer l'étanchéité des raccordements avec une bride de
conduit.
A
B
A
C
X
D. Conduit d'évacuation
E. Sortie d'évacuation
