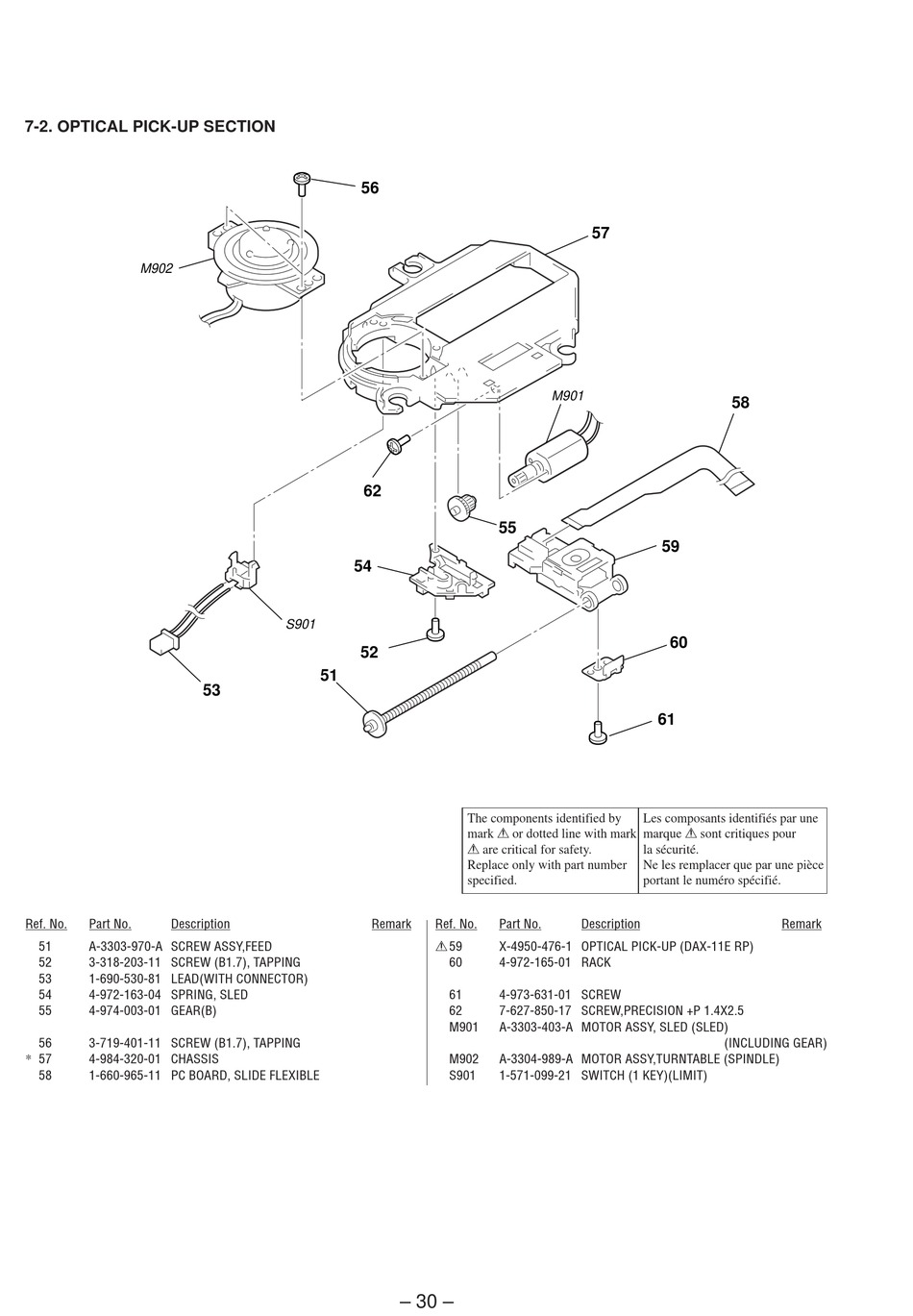

7-2. OPTICAL PICK-UP SECTION

M902
Ref. No. Part No. Description
51 A-3303-970-A SCREW ASSY,FEED
52 3-318-203-11 SCREW (B1.7), TAPPING
53 1-690-530-81 LEAD(WITH CONNECTOR)
54 4-972-163-04 SPRING, SLED
55 4-974-003-01 GEAR(B)
56 3-719-401-11 SCREW (B1.7), TAPPING
* 57 4-984-320-01 CHASSIS
58 1-660-965-11 PC BOARD, SLIDE FLEXIBLE
56
62
54
S901
52
51
53
Remark
M901
55
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Ref. No. Part No.
! 59 X-4950-476-1 OPTICAL PICK-UP (DAX-11E RP)
60 4-972-165-01 RACK
61 4-973-631-01 SCREW
62 7-627-850-17 SCREW,PRECISION +P 1.4X2.5
M901 A-3303-403-A MOTOR ASSY, SLED (SLED)
M902 A-3304-989-A MOTOR ASSY,TURNTABLE (SPINDLE)
S901 1-571-099-21 SWITCH (1 KEY)(LIMIT)
– 30 –
57
58
59
60
61
Les composants identifiés par une
marque ! sont critiques pour
la sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Description
(INCLUDING GEAR)
Remark
