WASHER INSTALLATIONINSTRUCTIONS
INSTRUCTIONS POUR L'INSTALLATION DE LA LAVEUSE
Table of Contents/Table
des matieres
WASHER SAFETY ..........................................................................
2
INSTALLATIION REQUIREMENTS ................................................
3
Tools and Parts ............................................................................
3
Location Requirements ................................................................
4
Drain System ................................................................................
4
Electrical Requirements ...............................................................
5
INSTALLATION IINSTRUCTIONS ..................................................
6
Before You Start ...........................................................................
6
Remove Shipping Base and Packing Ring .................................. 6
Connect Drain Hose .....................................................................
6
Connect the inlet Hoses ...............................................................
7
Secure the Drain Hose .................................................................
8
Level the Washer ..........................................................................
8
Complete installation ..................................................................
9
SE'-:CURIT¢: D E LA LAVEUSE ........................................................
10
EXIGENCES D'IINSTALLATIION ...................................................
11
Outillage et pieces ......................................................................
11
E×igences d'emplacement .........................................................
12
Syst_me de vidange ...................................................................
12
61ectriques ..........................................................
13
D'IINSTALLATION .............................................
14
Avant de commencer .................................................................
14
du tuyau de vidange ..........................................
14
des tuyau× d'alimentation ................................. 15
Immobilisation du tuyau de vidange ..........................................
16
R6glage de I'aplomb de la laveuse ............................................ 16
Achever I'installation ..................................................................
17
W10240438A
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Maytag MVWB850WQ0
Summary of Contents for Maytag MVWB850WQ0
-

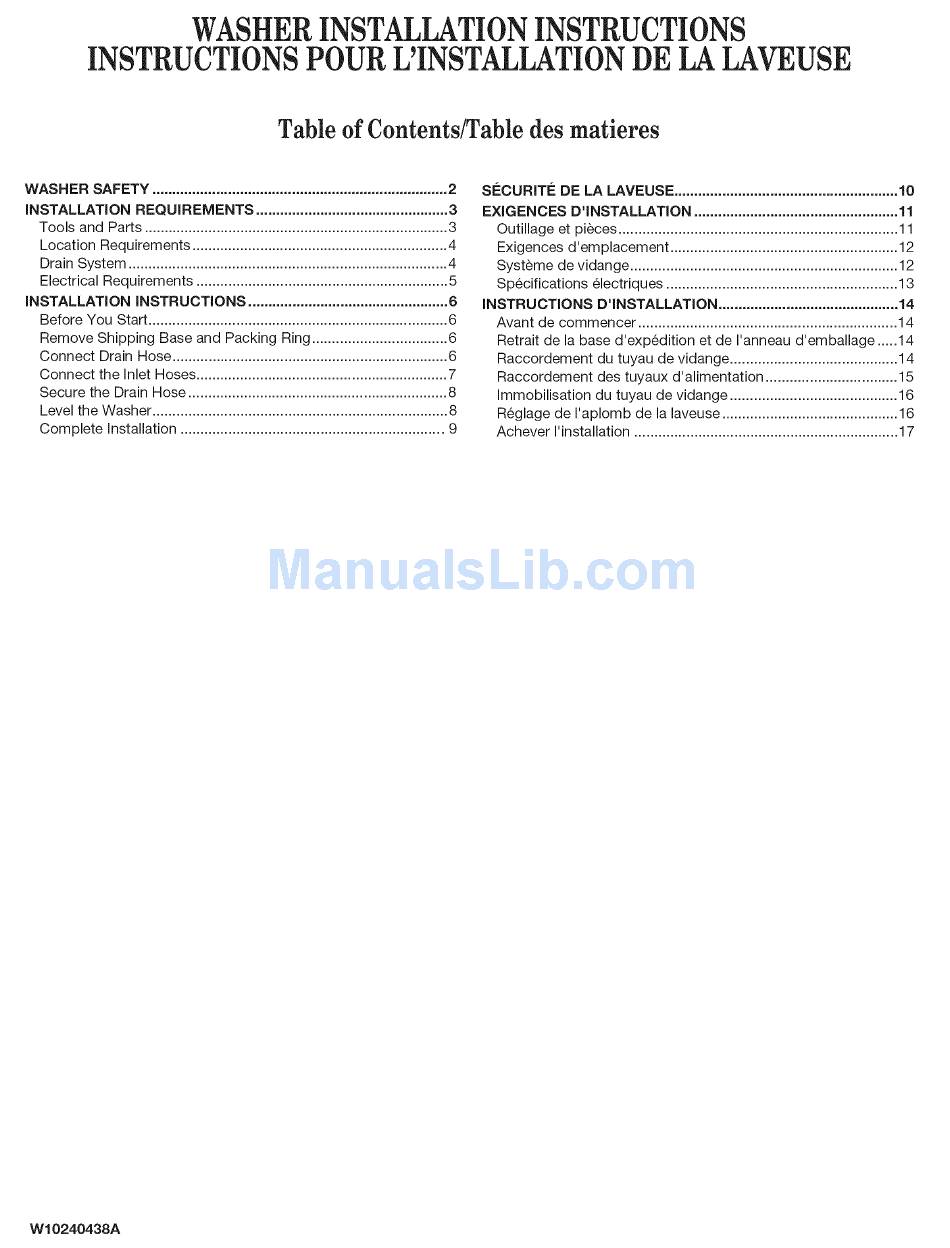

Page 1: Table Of Contents
WASHER INSTALLATIONINSTRUCTIONS INSTRUCTIONS POUR L'INSTALLATION DE LA LAVEUSE Table of Contents/Table des matieres WASHER SAFETY ................SE'-:CURIT¢: D E LA LAVEUSE ............INSTALLATIION REQUIREMENTS ..........EXIGENCES D'IINSTALLATIION ........... Tools and Parts ................Outillage et pieces ..............Location Requirements ..............E×igences d'emplacement ............Drain System ................ -
Page 2: Washer Safety
WASHER SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"... -
Page 3: Installatiion Requirements
INSTAL TION REQUIREMENTS Alternate Parts Gather the required tools and parts before starting installation. The parts supplied are in the washer basket. Your installation may require additional parts. If you are interested in purchasing one of the items listed here, call the toll-free Tools needed for connecting the drain hose and water number on the cover or in the "Assistance or Service"... -
Page 4: Location Requirements
Selecting the proper location for your washer improves The washer can be installed using the standpipe drain system performance and minimizes noise and possible washer "walk." (floor or wall), the laundry tub drain system, or the floor drain system. Select the drain hose installation method you need. Your washer can be installed in a basement, laundry room, See "Tools and Parts."... - Page 5 iii!iill i!_i!!!_:i!_ ii::_:_iii_iii_:i!_: ;ii!_i_ !!!!!!! Ji!i:i_i:!!_<iii i/;_ iiii_i ;i;J?_iii_%_::iii_ ,i:i!,_ _;:_ _i;_!i:;i Do not ground to a gas pipe. Check with a qualified electrician if you are not sure the washer is properly grounded. Do not have a fuse in the neutral or ground circuit. GROUNDING INSTRUCTIONS Electrical Shock Hazard...
-
Page 6: Installation Iinstructions
INSTALLATION INSTRUCTIONS 6. Remove tape from lid. Open lid and remove foam packing ring from washer tub. Keep foam packing ring in case you need to move the washer in the future. Excessive Weight Hazard Use two or more people to move and install washer. Failure to do so can result in back or other injury. -
Page 7: Connect The Inlet Hoses
4. Using pliers, tighten the couplings with an additional two-thirds turn. Tighten the couplings with an additional two-thirds turn. NOTE: Do not overtighten or use tape or sealants on the 4.5" valve. Damage to the valves can result. (114 mm) ..1= Clear the water lines Run water through both faucets and inlet hoses, into a... -
Page 8: Secure The Drain Hose
Using pliers, tighten the coupling with an additional two-thirds turn. NOTE: Do not overtighten or use tape or sealants on the valve. Damage to the valves can result. Excessive Weight Hazard Use two or more people to move and install washer. Failure to do so can result in back or other injury. -
Page 9: Complete Installation
Check the levelness of the washer. First, place a level on the lid near the console. Then place the level on the side of the washer in the crease between the top of the washer 1. Check the electrical requirements. Be sure that you have the and the cabinet. -
Page 10: Se'-:Curit¢: D E La Laveuse
SECURITEDE LA LAVEUSE Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de toujours lire tous les messages de securit6 et de vous y conformer. Voici le symbole d'alerte de securit6. -
Page 11: Exigences D'iinstallatiion
EXIGENCESD'INSTALLATION Rassembler les outils et pieces n6cessaires avant de commencer Autres pi_ces I'installation. Les pieces fournies se trouvent dans le panier de la II se peut que I'installation n6cessite des pieces suppl6mentaires. laveuse. Pour acheter I'un des articles indiqu6s ici, composer le num6ro sans frais indiqu6 sur la couverture ou a la section "Assistance ou Outils ndcessaires au raccordernent du tuyau de vidange... -
Page 12: E×Igences D'emplacement
It faut aussi prendre en compte I'espace requis entre les appareits voisins. Le choix d'un emplacement approprie pour la laveuse en 3 _ * am{#tiore le rendement et r6duit au minimum le bruit et le (76rnrn) "d6placement" possible de la taveuse. La laveuse peut _tre instatl6e dans un sous-sol, une satle de buanderie, un placard ou un encastrement. -
Page 13: Sp6Cifications 61Ectriques
Pour minimiser le risque de choc _lectrique, on doit brancher Syst_me de vidange avec _vier de buanderie (vue C) le cordon d'alimentation sur une prise de courant murale de configuration correspondante (3 alv_oles) reli_e & la terre L'6vier de buanderie doit avoir une capacit6 minimale de 20 gal. conform_ment aux codes et r_glements Iocaux. -
Page 14: Instructions D'iinstallation
INSTRUCTIONS D'INSTALLATION Retirer le ruban adh6sif du couvercle. Ouvrir le couvercle et 6ter I'anneau d'emballage en mousse de la cuve de la laveuse. Conserver I'anneau d'emballage en mousse en cas de d6placement ult6rieur de la laveuse. Risque du poids excessJf Utiliser deu×... -
Page 15: Raccordement Des Tuyau× D'alimentation
3. Fixer le tuyau dont 1'6tiquette porte la mention "cold" (froid) D_charge de I'eau de lavage darts un _vier de buanderie au robinet d'eau froide. Visser completement le raccord ou tuyau de rejet & I'_gout la main pour qu'il comprime la rondelle. 4. -
Page 16: Immobilisation Du Tuyau De Vidange
Visser completement le raccord a la main pour qu'il comprime la rondelle. 1. Faire passer le cordon d'alimentation par-dessus la console. 2. Oter tout carton utilis6 pour le d6placement de la laveuse. Attache de fixation perlde Fixer le tuyau de vidange au pied de 1'6vier de buanderie ou _, I'aide d'une pince, serrer le raccord en effectuant deux tiers au tuyau rigide de rejet &... -
Page 17: Achever I'installation
_, I'aide d'une cl6 plate de 9/16" ou de 14 mm, tourner les Pour les machines avec un pied avant droit r6glable, abaisser le pied avant droit jusqu'b, ce qu'il soit en contact avec le 6crous de blocage dans le sens antihoraire sur le pied en le bloquant fermement contre la caisse de la laveuse. - Page 18 NOTES...
- Page 19 NOTES...
- Page 20 W10240438A SP PN W10240439A ® Registered Trademark/TM Trademark of Whirlpool, U.S.A., 12/08 © 2008 Whirlpool Corporation. Whirlpool Canada LP licensee in Canada Printed in U.S.A. All rights reserved. ® Marque d6pos6e/TM Marque de commerce de Whirlpool, U.S.A., Imprim6 aux E.-U. Tous droits r6serv6s.
