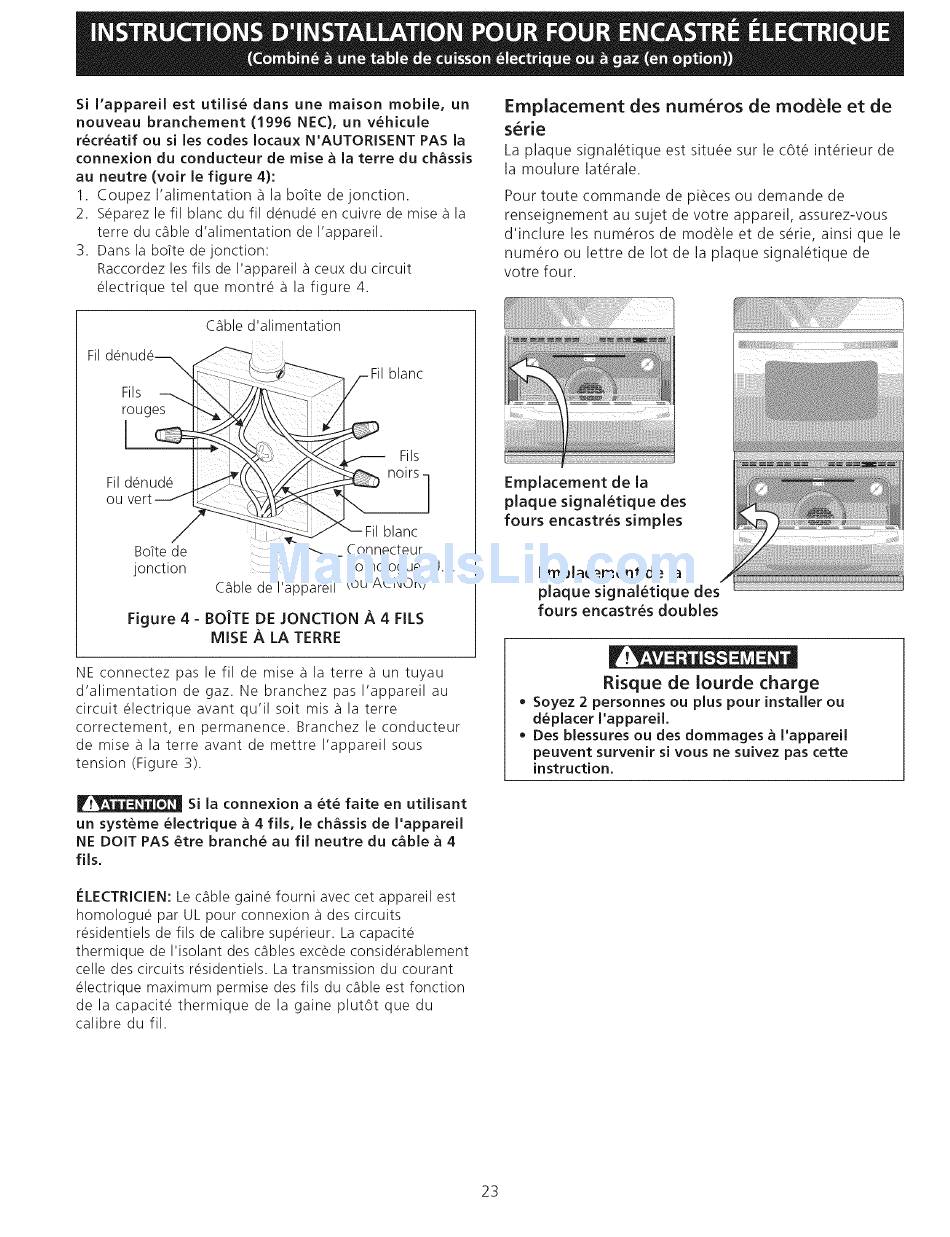

Mise A La Terre - Frigidaire FFET3025LWA Installation Instructions Manual

Si I'appareil est utilise dans une rnaison mobile, un
nouveau branchernent (1996 NEC), un vehicule
recreatif ou si les codes Iocaux N'AUTORISENT PAS la
connexion du conducteur de rnise a la terre du chassis
au neutre (voir le figure 4):
1. Coupez I'alimentation _ la bo_te de jonction.
2. Separez le fil blanc du fil denude en cuivre de mise a la
terre du cable d'alimentation de I'appareil.
3. Dans la botte de jonction:
Raccordez les fils de I'appareil a ceux du circuit
electrique tel que montre a la figure 4.
Emplacement des nurneros de rnodele et de
serie
La plaque signal_tique est situ_e sur le c6t_ int_rieur de
la moulure lat6rale.
Pour toute commande de pi_ces ou demande de
renseignement au sujet de votre appareil, assurez-vous
d'inclure les num6ros de mod61e et de s6rie, ainsi que le
num6ro ou lettre de lot de la plaque signal6tique de
votre four.
Cable d'alimentation
Fil denude_ /-"b
............... _ --_}_"_ _-Fil blanc
Fils
no ii Ss
/ "<'_ _Fil blanc
Botte de _ Connecteur
jonction .... homologue- U.L.
Cable de I'appareil (ou ACNOR)
Figure 4- BO|TE DE JONCTION A 4 FILS
MISE A LA TERRE
NE connectez pas le fil de mise a la terre a un tuyau
d'alimentation de gaz. Ne branchez pas I'appareil au
circuit electrique avant qu'il soit mis a la terre
correctement, en permanence. Branchez le conducteur
de mise a la terre avant de mettre I'appareil sous
tension (Figure 3).
Emplacement de la
plaque signal_tique des
fours encastres simples
Emplacement de la
plaque signal@tique des
fours encastres doubles
Risque de lourde charge
• Soyez 2 personnes ou plus pour installer ou
deplacer l'appareil.
• Des blessures ou des dommages a l'appareil
peuvent survenir si vous ne suivez pas cette
instruction,
i
Si la connexion a ete faite en utilisant
un systerne electrique a 4 fils, le chassis de I'appareil
NE DOlT PAS _tre branche au fil neutre du c_ble a 4
fils,
I_LECTRICIEN: Le cable gaine fourni avec cet appareil est
homologue par UL pour connexion a des circuits
residentiels de fils de calibre superieur. La capacite
thermique de I'isolant des cables excede considerablement
celle des circuits residentiels. La transmission du courant
electrique maximum permise des fils du cable est fonction
de la capacite thermique de la gaine plutOt que du
calibre du fil.
23
