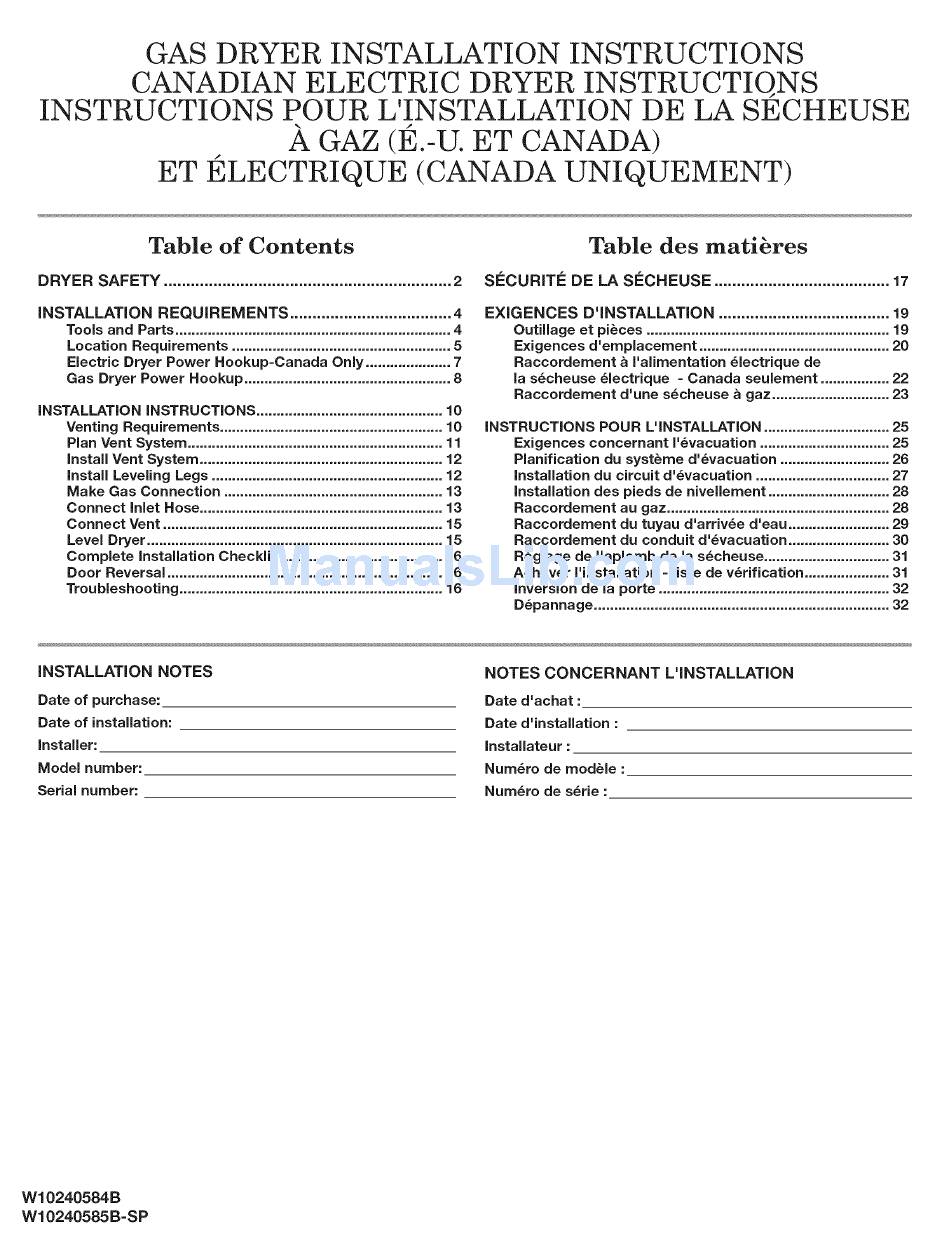

Use and Care Manual
GAS DRYER INSTALLATION
INSTRUCTIONS
CANADIAN
ELECTRIC
DRYER INSTRUCTIQNS
INSTRUCTIONS
POUR L'INSTALLATION
DE LA SECHEUSE
GAZ (I_.-U. ET CANADA)
ET I_LECTRIQUE
(CANADA
UNIQUEMENT)
Table
of Contents
DRYER SAFETY ................................................................
2
iNSTALLATiON
REQUIREMENTS
....................................
4
Tools and Parts ....................................................................
4
Location Requirements
......................................................
5
Electric Dryer Power Hookup-Canada
Only ..................... 7
Gas Dryer Power Hookup ...................................................
8
iNSTALLATiON iNSTRUCTiONS ..............................................
10
Venting Requirements .......................................................
10
Plan Vent System ...............................................................
11
install Vent System ............................................................
12
install Leveling Legs .........................................................
12
Make Gas Connection ......................................................
13
Connect inlet Hose ............................................................
13
Connect Vent .....................................................................
15
Level Dryer .........................................................................
15
Complete
installation Checklist
.......................................
16
Door Reversal ....................................................................
16
Troubleshooting .................................................................
16
Table
des
mati_res
S¢:CURIT¢:
DE LA S¢:CNEUSE
.......................................
17
EXIGENCES
D'INSTALLATION
......................................
19
Outillage et pi_ces ............................................................
19
Exigences
d'emplacement
...............................................
20
Raccordement
a I'alimentation
_lectrique
de
la s_cheuse
Nectrique
- Canada seulement
................. 22
Raccordement
d'une s_cheuse
_ gaz .............................
23
iNSTRUCTiONS
POUR L'INSTALLATION ...............................
25
Exigences
concernant
I'_vacuation
................................
25
Planification
du syst_me
d'6vacuation
...........................
26
installation du circuit d'6vacuation
.................................
27
installation des pieds de nivellement
..............................
28
Raccordement
au gaz .......................................................
28
Raccordement
du tuyau d'arriv6e
d'eau ......................... 29
Raccordement
du conduit
d'6vacuation
......................... 30
R6glage de I'aplomb
de la s6cheuse ...............................
31
Achever
I'installation
- liste de v6rification
..................... 31
inversion de la porte .........................................................
32
D6pannage .........................................................................
32
iNSTALLATiON
NOTES
Date of purchase:
Date of installation:
installer:
Model number:
Serial number:
NOTES
CONCERNANT
L'INSTALLATION
Date d'achat
:
Date d'installation
:
Installateur
:
Num6ro
de module
:
Num_ro de s6rie :
W10240584B
W10240585B=SP
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Amana NGD7300WW0
Summary of Contents for Amana NGD7300WW0
- Page 1 GAS DRYER INSTALLATION INSTRUCTIONS CANADIAN ELECTRIC DRYER INSTRUCTIQNS INSTRUCTIONS POUR L'INSTALLATION DE LA SECHEUSE GAZ (I_.-U. ET CANADA) ET I_LECTRIQUE (CANADA UNIQUEMENT) Table of Contents Table mati_res DRYER SAFETY ..............S¢:CURIT¢: DE LA S¢:CNEUSE ........EXIGENCES D'INSTALLATION ........iNSTALLATiON REQUIREMENTS ........
- Page 2 DRYER S_ETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"...
- Page 3 WARNING: For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, or to prevent property damage, personal injury, or death. - Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
- Page 4 LATION REQUIREMENTS Tools needed for gas installations: TOOLS P TS Gather the required tools and parts before starting installation. Tools needed for all installations: 8" or 10" pipe wrench 8" or 10" adjustable wrench (for gas connections) Flat-blade screwdriver #2 Phillips screwdriver Pipe-joint compound resistant to LP gas Wire stripper (direct wire...
- Page 5 DRYER DiMENSiONS Front view: 27" (686 rn m) Explosion Hazard Keep flammable materials and vapors, such as gasoline, away from dryer. Place dryer at least 18 inches (460 ram) above the floor 353/8" for a garage installation. (899 mm} Failure to do so can result in death, explosion, or fire. You will need: A location allowing for proper exhaust installation.
- Page 6 Back view: Closet installation {dryer only): 61/4" (159 ram) 34" recommended 48 in.2 (864 ram} Electric (310 cm 2} 18" rain. 281/8 '" (715 ram) 24 in.2 (155 cm 2) 3 mm 31/2 "" (76 ram) (89 ram) (25 ram) Cabinet installation (dryer only): NOTE: Most installations require a minimum of 5"...
- Page 7 Closet Installation (stacked washer and dryer): For gas dryers mobile home installations: Mobile Home Installation Hold-down Kit Part Number 346764 is available to order. For further information, see 6 mn ram) "Assistance or Service" section in your Use and Care Guide. ELECTRIC DR R 3 In...
- Page 8 Forfurther information, please r eference service n umbers located in"Assistance orService" section o fyourUse and Care Guide. GROUNDING INSTRUCTIONS [] For a grounded, cord-connected dryer: GROUNDING INSTRUCTIONS This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock [] For a grounded, cord-connected dryer: by providing a path of least resistance for electric current.
- Page 9 GAS SUPPLY CONNECTION REQUIREMENTS Your dryer must have the correct burner for the type of gas in your home. Burner information is located on the rating Use an elbow and a 3/8" flare x 3/8" NPT adapter fitting plate in the door well of your dryer. If this information does between the flexible gas connector and the dryer gas pipe, not agree with the type of gas available, contact your dealer...
- Page 10 LATXON XNSTRUCTXON$ NTXNG NEQUXNEMENT$ Exhaust hoods: Must be at least 12" (305 ram) from ground or any object that may obstruct exhaust (such as flowers, rocks, bushes, or snow). 4" (102 m m_"_C_ Fire Hazard _ (1°22m) Use a heavy metal vent. Do not use a plastic vent.
- Page 11 Alternate exhaust installations: (for close clearance) PLAN SYSTEM Choose your exhaust installation type Recommended exhaust installation: Over-the-top installation (also available with one offset elbow) Standard rear-exhaust hook-up Optional exhaust installations: Fire Hazard Periscope installation Use a heavy metal vent. Do not use a plastic vent. Special provisions for mobile homes: Do not use a metal foil vent.
- Page 12 Determine vent length and elbows needed for best Connect vent to exhaust hood drying performance: Use following Vent system chart to determine type of vent material and hood combinations acceptable to use. NOTE: Do not use vent runs longer than those specified in Vent system chart.
- Page 13 Screw in leveling legs Open shut-off valve diamond marking A. Closed valve B. Open valve Open shut-off valve in supply line; valve is open when handle is parallel to gas pipe. Then, test all connections by brushing Examine leveling legs, find diamond marking. Screw legs into on an approved noncorrosive leak-detection solution.
- Page 14 valve and tighten coupling Using pliers, tighten the couplings with additional two-thirds turn. NOTE: Do not overtighten. Damage to the coupling can result. 1 1, Attach long hose to "Y" connector and tighten couplings Attach other end of long hose to fill valve at bottom of dryer back panel.
- Page 15 CONNECT 15, Connect vent to exhaust outlet Place level here Using a 4" (102 mm) clamp, connect vent to exhaust outlet in dryer. If connecting to existing vent, make sure vent is Check levelness of dryer from side to side. Repeat from clean.
- Page 16 COMPLETE INS%AL if dryer will not start, check the following: • Start button has been pushed firmly. Dryer is plugged into an outlet and/or electrical supply is [_ Check that all parts are now installed. If there is an extra connected.
- Page 17 SECURIWE DE LA SECHEUSE Votre s_curit_ et celle autres est tr_s importante. Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous toujours lire tous les messages de s6curit6 et de vous y conformer. Voici le symbole d'alerte de s6curit&...
- Page 18 AVERTISSEiViENT • Pour votre securite, les renseignements dans ce manuel doivent _tre observes pour reduire au minimum les risques d'incendie ou d'explosion ou pour eviter des dommages au produit, des blessures ou un deces. - Ne pas entreposer ou utiliser de I'essence ou d'autres vapeurs ou liquides inflammables a proximite de cet appareil ou de tout autre appareil electromenager.
- Page 19 EXIGNNCNS D IN$ LATION OUTXLLAGN NT PXNCE$ Outils n6cessaires aux installations au gaz : Rassembler les outils et composants n6cessaires avant d'entreprendre Hnstallation. Outils n6cessaires pour toutes les installations Cl6 & tuyau de 8" ou 10" CI6 & molette de 8" ou 10" (pour le raccordement au gaz) Tournevis &...
- Page 20 DiMENSiONS DE LA S¢:CHEUSE [_quipernent facultatif : (Non fourni avec la secheuse) Se r6f@er au Guide d'utilisation et d'entretien pour des Vue de face renseignements sur les accessoires disponibles pour la s6cheuse. 27"" {686 mm) EXIGENCES D'EMPLACEMENT Risque d'explosion 353/8" Garder les mati_res et les vapeurs inflammables, telle {899 ram)
- Page 21 Vue arri_re : Installation dans un placard (s_cheuse seulement) 61/4" (159 ram) (763mm} 48 po 2 (310 cm 2} #:lectrique 24 po2 281/8 '" (155 cm2) (715 ram) (763mm) 31/2 "" (89 mm) #placement///_ (25 ram) (25 ram) du conduit d 'evacua!ion installation dans un placard (s_cheuse...
- Page 22 Installation darts un placard {laveuse et s_cheuse II faut prendre des dispositions sp6ciales darts les maisons superpos_es) mobiles pour I'apport d'air de I'ext6rieur darts la s6cheuse. Les ouvertures (telles qu'une fen6tre & proximit6) devraient 6tre au moins deux lois plus grandes que I'ouverture de d6charge de la s6cheuse.
- Page 23 Pour plus de renseignements, consulter les num6ros de iNSTRUCTiONS DE LiAiSON A LA TERRE service indiqu6s & la section "Assistance ou service" du Guide d'utilisation et d'entretien. [] Pour une s6cheuse reli6e & la terre et connect6e par un cordon : iNSTRUCTiONS DE LiAiSON A LA TERRE Cette s6cheuse dolt _tre reli6e &...
- Page 24 EXIGENCES CONCERNANT LE RACCORDEMENT Cette s6cheuse dolt 6tre 6quip6e du brQleur convenable, AU GAZ correspondant au gaz sp6cifique qui alimente I'habitation. L'information sur le brQleur se trouve sur la plaque Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre signal6tique dans le Iogement de la porte de la s6cheuse.
- Page 25 INSTRUCTXON$ POUR L INS LATION Clapets de d_charge EXSGENCES CONCERN, ANT Dolt se situer & au moins 12" (305 mm) au-dessus du sol L%VAC ou de tout objet susceptible d'obstruer 1'6vacuation (par exemple fleurs, roches, arbustes ou neige). 4 == (102 mm)_(_ I/'_...
- Page 26 PLANIFICATION DU SYSTNME Autres installations d'6vacuation (o_ le d6gagement est r6duit) Choisir un type de syst_me d'_vacuation installation d'_vacuation recommand_e Installation au-dessus de la s6cheuse (egalement disponible avec un coude d6cal6) Raccordement standard d'6vacuation par I'arriere installations d'_vacuation facultatives Risque d'incendie Installation de p6riscope Utiliser un conduit d'6vacuation...
- Page 27 D_terminer I'itin_raire d'acheminement du conduit INSTALLATION DU CIRCUIT Choisir I'itin_raire d'acheminement vers I'ext6rieur qui sera D%VAC le plus direct et le plus rectiligne. Planifier I'installation pour introduire le nombre minimal "1, Installer ie clapet d'6vacuation de coudes et de changements de direction.
- Page 28 INS%ALLATION DES PIEDS AACCORDEMENT AU G_ DE NI¥_LLEMENT Raccorder i'alimentation en gaz ia s6cheuse Risque du poids excessif Utiliser deux ou plus de personnes pour d6placer et installer la s_cheuse, A..Le non=respect de cette instruction peut causer une blessure au dos ou d'autre blessure, A.
- Page 29 RACCORDE_IENT DU T D_ARRI¥_E D°EAU La s6cheuse dolt _tre connect6e au robinet d'eau froide a I'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usag6s. Fermer l'eau froide; retirer et remplacer ie joint de caoutchouc ® ® Terminer le serrage des raccords de deux tiers de tour suppl6mentaire avec une pince.
- Page 30 RACCORDEMENT DU CONDUIT i'_iectrovanne de remplissage de la s_cheuse et serrer les raccords r15, Raccorder le conduit d'_vacuation la bouche d'6vacuation /k I'aide d'une bride de serrage de 4" (102 mm), relier le conduit d'6vacuation & la bouche d'6vacuation de la s6cheuse.
- Page 31 RNGLAGE DN L'APLOMB DN LA ACHNYTR L INN LA%ION LISTE DE VERIFICATION 1 7, R6gler I'aplomb de la s6cheuse [_ Verifier que toutes les pieces sont mNntenant installees. S'il reste une piece, passer en revue les differentes etapes pour d6couvrir laquelle aurait ete oubliee. [_ Verifier la presence de tousles outils.
- Page 32 I 'ERSION DE LA PONTE DEF NAGE Si vous pr6f6rez inverser le sens d'ouverture de la Voir le guide d'utilisation et d'entretien ou consulter notre site porte de la s6cheuse Web et la Foire aux questions pour tenter d'6viter le coot d'une intervention de r6paration...
