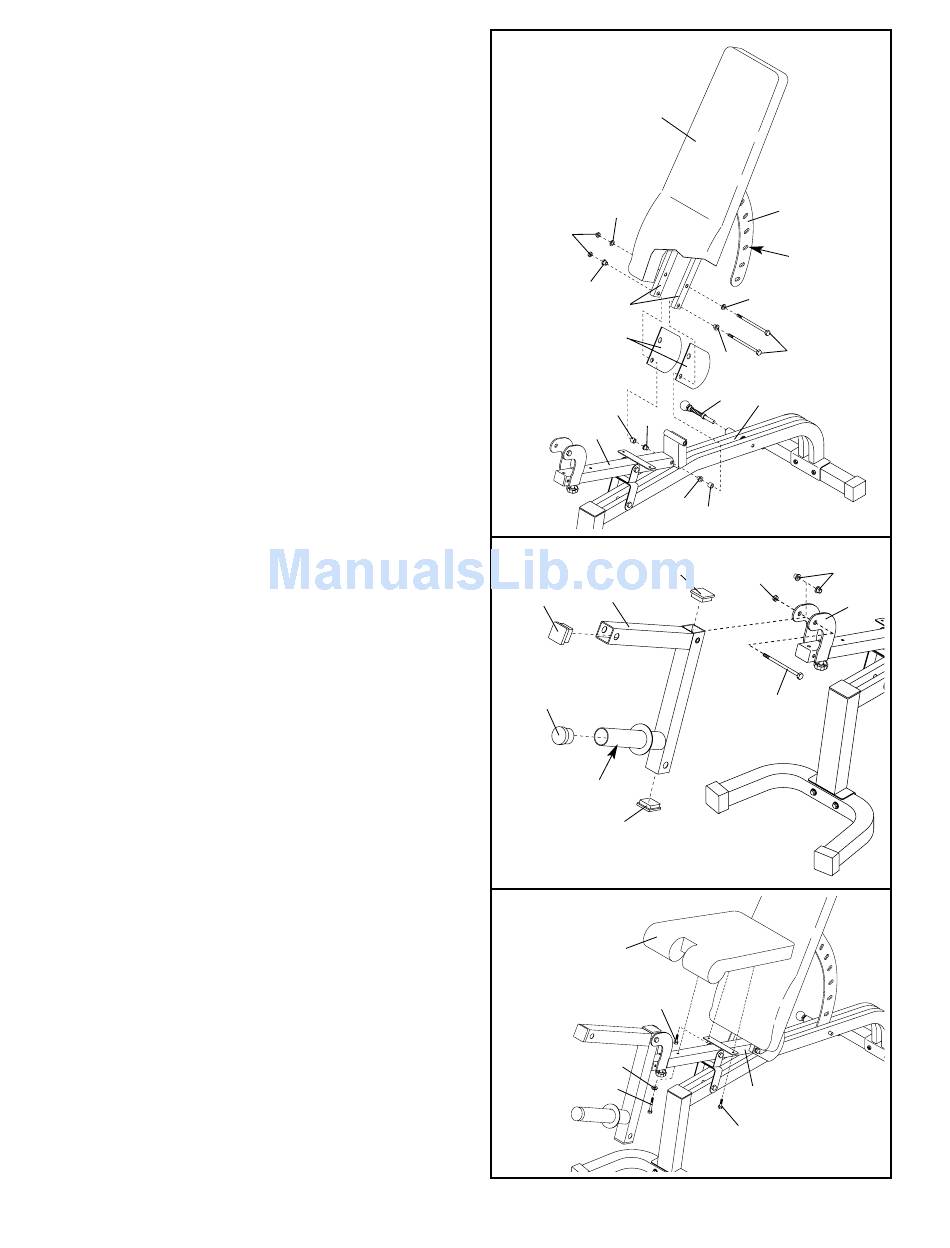

5. Presione dos Forros de Cojinete de 8mm (14) den-
tro de los orificios inferiores de los Marcos del Res-
paldo (8). Presione dos Forros de Cojinete de 8mm
dentro de los orificios en el Marco del Asiento (5).
Enrosque la Perilla de Ajuste del Respaldo (13)
dentro del Marco del Banco (1). Jale la Perilla
hacia afuera lo más que se pueda, y baje el
Sujetador del Respaldo (9) entre los dos tubos en
el Marco del Banco. Meta la perilla hasta que
suene dentro de un orificio de ajuste en el
Sujetador del Respaldo.
Lubrique un Perno de M10 x 140mm (35). Conecte
los orificios inferiores de ambos Marcos del
Respaldo (8) y las dos Placas de Plásticas (36) al
Marco del Asiento (5) con el Perno, dos Espacia-
dores de 12,5mm (15), y una Contratuerca de
Nylon de M10 (33) como se muestra.
Lubrique el otro Perno de M10 x 140mm (35).
Conecte los orificios superiores en ambos Marcos
del Respaldo (8) y las dos Placas de Plásticas (36)
al Marco del Asiento (1) con el Perno, dos
Arandelas de M10 (32), y una Contratuerca de
Nylon de M10 (33).
No sobre apriete las Contratuercas de Nylon
de M10 (33); el Respaldo (10) debe poder
pivotar fácilmente.
6. Presione tres Tapas Internas Cuadradas de
50mm (37) dentro de la Palanca para las Piernas
(4). Presione una Tapa Interna Redonda de
50mm (19) dentro del Tubo de Pesas.
Presione dos Forros de Cojinete de 8mm (14) den-
tro del Sujetador del Palanca para las Piernas (7).
Lubrique el Tornillo de M10 x 78mm (29). Conecte
la Palanca para las Piernas (4) al Sujetador del
Palanca para las Piernas (7) con un Tornillo y una
Contratuerca de Nylon de M10 (33). No sobre
apriete la Contratuerca de Nylon; la Palanca
de Piernas debe poder pivotarse fácilmente.
7. Conecte el Asiento (11) a los sujetadores en el
Marco del Asiento (5) usandos dos Pernos de M6
x 16mm (26). Conecte el otro extremo del Asiento
al Marco del Asiento con una Arandela de M6
(34) y un Perno de M6 x 50mm (23).
5
10
32
33
14
8
36
15
14
5
6
37 4
19
Tubo de Pesas
37
7
11
34
23
8
9
Orificios de
Ajustes
32
35
14
13
1
14
15
37
33
29
26
5
26
14
7
