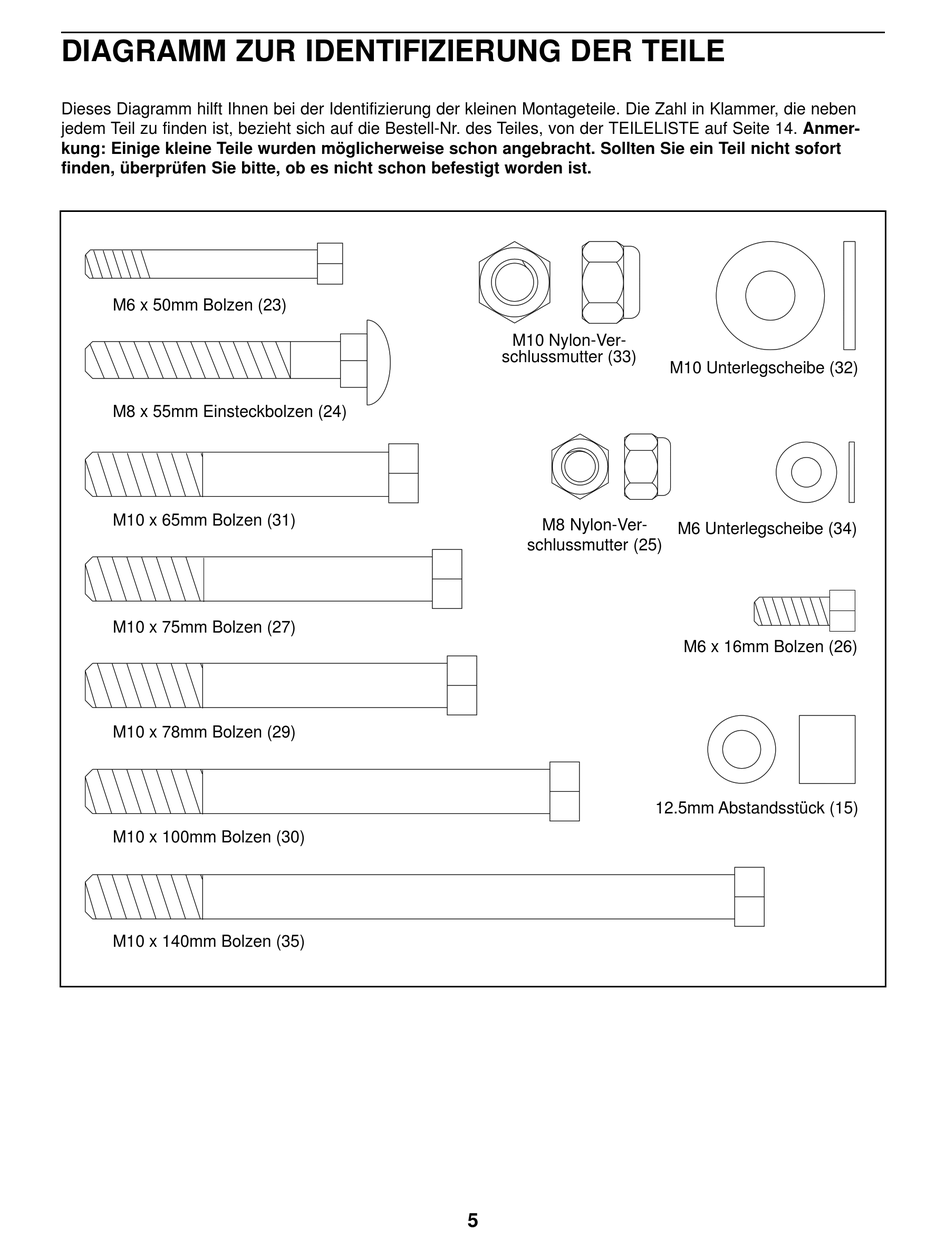

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die neben

jedem Teil zu finden ist, bezieht sich auf die Bestell-Nr. des Teiles, von der TEILELISTE auf Seite 14. Anmer-

kung: Einige kleine Teile wurden möglicherweise schon angebracht. Sollten Sie ein Teil nicht sofort

finden, überprüfen Sie bitte, ob es nicht schon befestigt worden ist.

M6 x 50mm Bolzen (23)

M8 x 55mm Einsteckbolzen (24)

M10 x 65mm Bolzen (31)

M10 x 75mm Bolzen (27)

M10 x 78mm Bolzen (29)

M10 x 100mm Bolzen (30)

M10 x 140mm Bolzen (35)

M10 Nylon-Ver-

schlussmutter (33)

M8 Nylon-Ver-

M8 Nylon

schlussmutter (25)

Locknut (25)

M10 Unterlegscheibe (32)

M6 Unterlegscheibe (34)

M6 x 16mm Bolzen (26)

12.5mm Abstandsstück (15)
