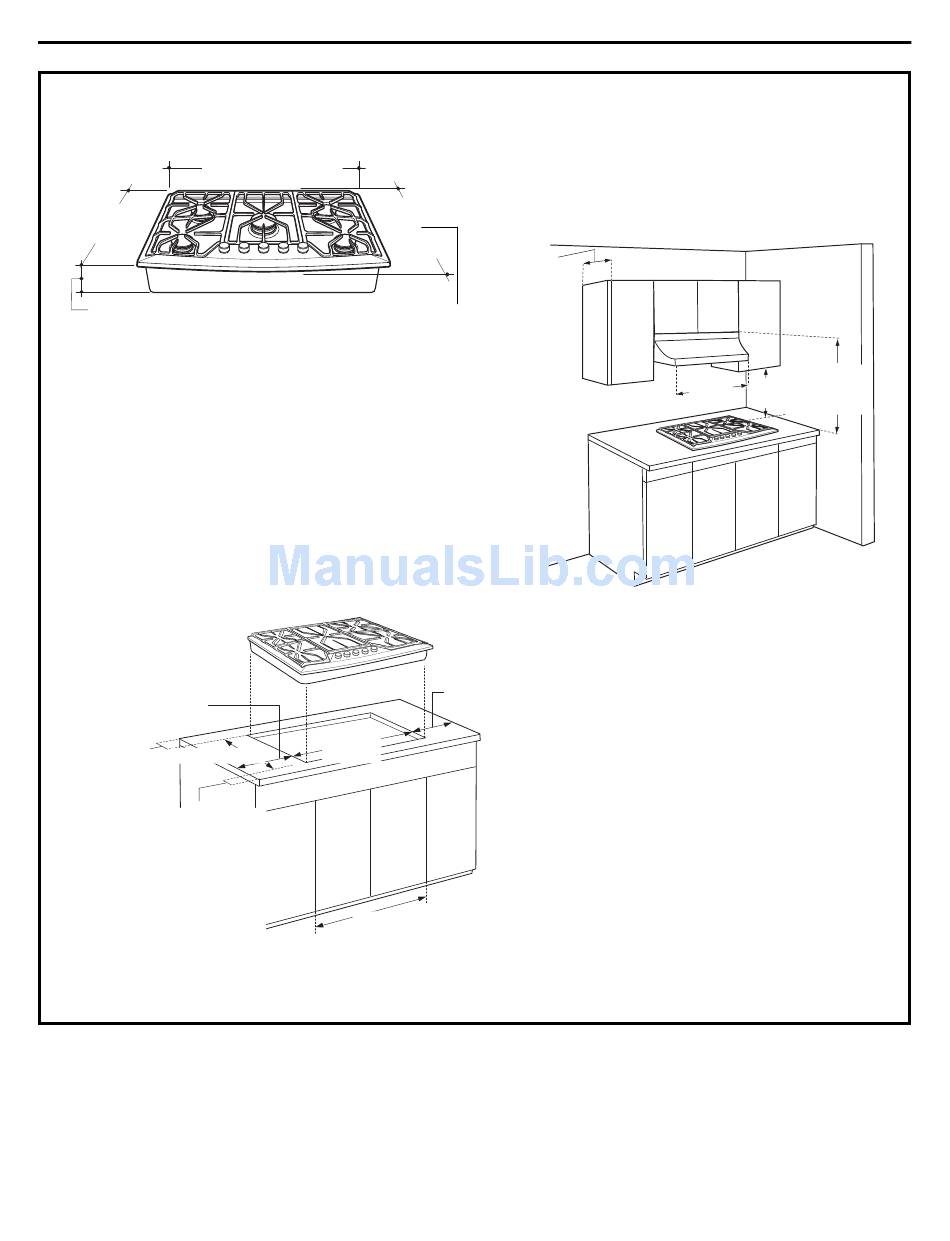

DIMENSIONS ET DÉGAGEMENTS
1. Dimensions globales de la surface de cuisson :
93,3 cm (36-3/4 po)
51,6 cm
(20-5/16 po)
9,5 cm (3-3/4 po)
2. Utilisez une armoire de base de 91,4 cm (36 po)
de largeur ou plus.
• Découpez l'ouverture dans le comptoir. Pour
assurer l'exactitude, il est indiqué de faire un
gabarit d'ouverture. Assurez-vous que les côtés
de l'ouverture sont parallèles et que les découpes
avant et arrière sont exactement perpendiculaires
aux côtés.
• Observez tous les dégagements minimums.
30,5 cm (12 po) min.
du mur à la découpe
8,5 cm
48,5 cm (19-1/8 po)
(3-3/8 po)
min. de
dégagement
6,4 cm
vers les
(2-1/2 po)
combustibles
min. du rebord
verticaux
avant de la
découpe au
rebord avant
du comptoir
Préparation à l'installation
53,8 cm (21-3/16 po)
de profondeur au centre
30,5 cm (12 po) min.
du mur à la découpe
86 cm
(33-7/8 po)
Base d'armoire
de 91,4 cm (36 po) ou
plus large recommandée
24
3. Assurez-vous que les revêtements muraux,
les comptoirs et les armoires autour de la surface
de cuisson peuvent supporter la chaleur (jusqu'à
93,3 °C ou 200 °F) générée par la surface de
cuisson.
Max.
33 cm
(13 po)
Min.
Min.
Min. 46 cm
76 cm
91,4 cm
(18 po)
(30 po)
(36 po)
