Summary of Contents for Chauvet OVATION

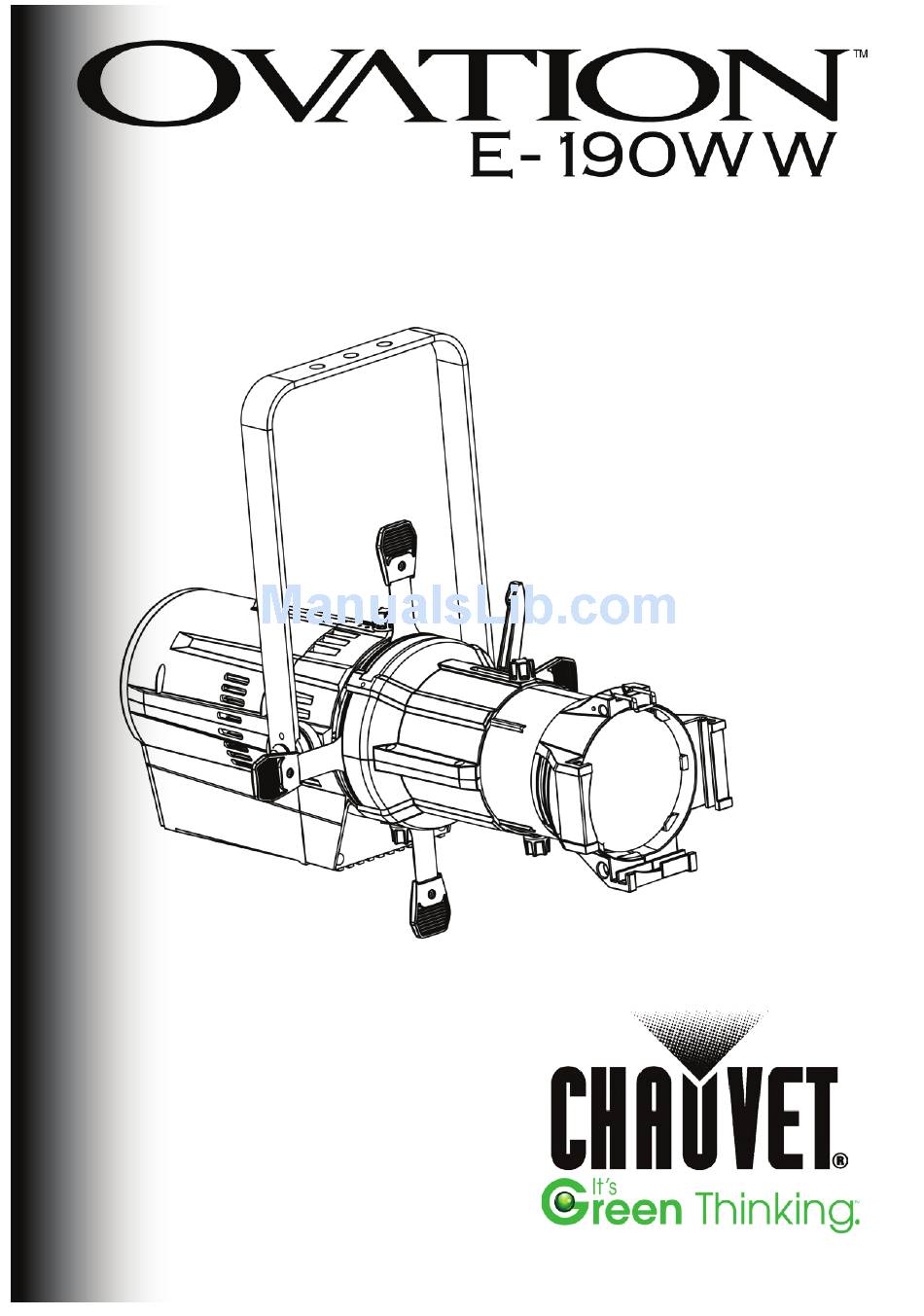

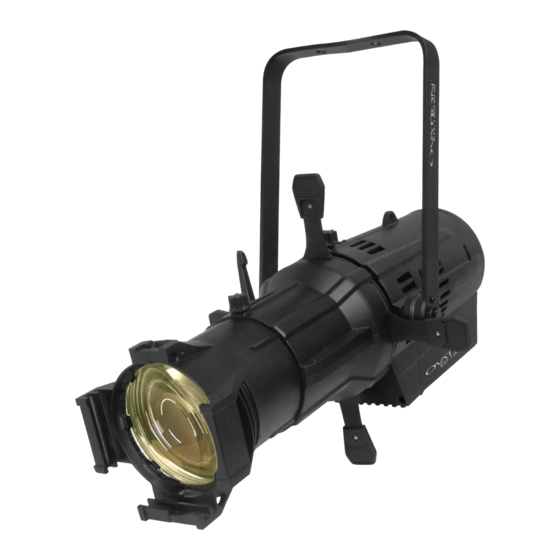

- Page 1 Quick Reference Guide English Español ES Français FR Lens tubes sold separately...
-
Page 2: Safety Notes
OVATION™ E-190WW QRG About this The OVATION™ E-190WW Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.chauvetlighting.com for more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice. -
Page 3: Dmx Linking
This product has an auto-ranging power supply that can work with an input voltage range of 100~240 VAC, 50/60 Hz. Power Linking You can link up to 4 OVATION™ E-190WW products at 120 VAC or 7 at 230 VAC. Power linking cords can be purchased separately. AC Plug Connection Wire (U.S.) - Page 4 OVATION™ E-190WW QRG Mounting Secure the safety cable using the passageway on the back of the product. Product Mounting Diagram Lens tubes sold separately Overhead Mounting Control Panel Button Function Exits from the current menu or function <MENU> Description Enables the currently displayed menu or sets the currently <ENTER>...
-
Page 5: Menu Options
OVATION™ E-190WW QRG Menu Options Main Level Programming Levels Description D.000~D.100 Local control of output Sets the mode to Master/Slave SLAV ADDR D.001-D.512 Sets the starting address Sets the key lock (password mode) DIM1 Slow (DIM4) to fast (DIM1) dimmer... - Page 6 Continues with last command upon loss of SAVE DMX control **** REST (Enter REST Resets fixture to factory defaults Passcode) No DMX data is sent in standalone SELF operation MCON Sends DMX data to other OVATION™ MAST E-190WW during standalone operation...
-
Page 7: Dmx Values
OVATION™ E-190WW QRG DMX Values Channel Function Value Percent/Setting 000 255 0~100% Dimmer Channel Function Value Percent/Setting 000 255 0~100% Dimmer 000 255 0~100% Dimmer Fine STD.P Channel Function Value Percent/Setting 000 255 0~100% Dimmer 000 255 0~100% Dimmer Fine 000 ... - Page 8 OVATION™ E-190WW GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del OVATION™ E-190WW contiene información básica sobre el producto, como montaje, opciones de Guía menú y valores DMX. Descargue manual de usuario de www.chauvetlighting.com para una información más detallada.
-
Page 9: Qué Va Incluido
100~240 VCA, Alterna 50/60 Hz. Alimentación en Puede enlazar hasta 4 productos OVATION™ E-190WW a 120 VCA, u 38 a 230 VCA. Los cables de alimentación en cadena se pueden adquirir por Cadena separado. -
Page 10: Montaje
OVATION™ E-190WW GRR Montaje Asegure el cable de seguridad usando el pasador de la parte trasera del aparato Diagrama de Montaje del Producto Tubos de lente vendidos por separado Montaje en altura Descripción del Botón Función Sale del menú o función actual <MENU>... -
Page 11: Opciones De Menú
OVATION™ E-190WW GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción D.000~D.100 Control local de salida Configura el modo Maestro/Esclavo SLAV ADDR D.001-D.512 Configura la dirección de inicio Establece el bloqueo de teclado (modo contraseña) DIM1 Velocidades de atenuador lenta (DIM4) a... - Page 12 SAVE pérdida de control DMX **** Reinicia el dispositivo a la configuración REST (Introducir REST por defecto contraseña) No se envían datos DMX en SELF funcionamiento independiente MCON Envía datos DMX a otro OVATION™ MAST E-190WW durante el funcionamiento independiente...
-
Page 13: Valores Dmx
OVATION™ E-190WW GRR Valores DMX Canal Función Valor Porcentaje/Configuración 000 255 0~100% Atenuador Canal Función Valor Porcentaje/Configuración 000 255 0~100% Atenuador 000 255 0~100% Atenuador fino STD.P Canal Función Valor Porcentaje/Configuración 000 255 0~100% Atenuador 000 255 0~100% Atenuador fino 000 ... - Page 14 OVATION™ E-190WW MdR À Propos de ce Le Manuel de Référence OVATION™ E-190WW Quick Reference Guide (MdR) reprend des informations de base sur ce produit notamment en Manuel matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com...
-
Page 15: Ce Qui Est Inclus
Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Vous pouvez connecter jusqu’à 4 OVATION™ E-190WW à 120 VCA ou 7 unités à 230 VCA Vous pouvez vous procurer séparément des cordons Électrique d'alimentation. -
Page 16: Installation
OVATION™ E-190WW MdR Installation Fixez le câble de sécurité au moyen du passant à l’arrière du produit. Schéma de Montage de l'appareil Les tubes de l’objectif sont vendus séparément Montage en Hauteur Description du Bouton / Fonction Molette Tableau de Permet la sortie du menu ou de la fonction en cours <MENU>... -
Page 17: Options Du Menu
OVATION™ E-190WW MdR Options du Menu Niveau Principal Niveaux de Programmation Description D.000~D.100 Commande locale du rendu Définit le mode sur maître/esclave SLAV ADDR D.001-D.512 Définit l'adresse de départ Définit le verrouillage clavier (mode mot de passe) DIM1 Vitesse de gradation de lent (DIM4) à... - Page 18 OVATION™ E-190WW MdR Options du Menu (Suite) Niveau Principal Niveaux de Programmation Description Équilibre le refroidissement des LED entre LIVE le niveau de puissance de rendu et l'utilisation des ventilateurs Maintient le refroidissement des LED en PERF STDO limitant le niveau de puissance de rendu...
-
Page 19: Valeurs Dmx
OVATION™ E-190WW MdR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 000 255 0~100% Gradateur Canal Fonction Valeur Pourcentage/Configuration 000 255 0~100% Gradateur 000 255 0~100% Gradateur fin Canal Fonction Valeur Pourcentage/Configuration 000 255 0~100% Gradateur 000 255 0~100% Gradateur fin 000 ... - Page 20 Technical Support Voice: (954) 577-4455 (Press 4) Email: uktech@chauvetlighting.com Fax: (954) 756-8015 Email: tech@chauvetlighting.com World Wide Web World Wide Web www.chauvetlighting.com www.chauvetlighting.co.uk OVATION™ E-190WW QRG, Rev. 2 ML│ © Copyright 2013 CHAUVET® │All rights reserved. Printed in P. R. C.
