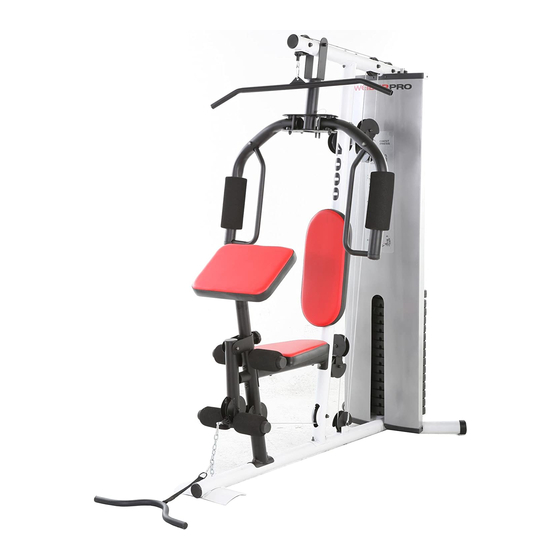

Modello Nº. WEEVSY2826.0 Nº. di Serie Scrivere il numero di serie nello MANUALE D’ISTRUZIONI spazio soprastante per facile riferimento. Etichetta del Numero di Serie (Sotto il Sedile) DOMANDE? Come fabbricanti, ci siamo imposti di provvedere alla com- pleta soddisfazione del cliente. Se avete domande, oppure rin- venite parti mancanti, per favore chiamare il:...
Se manca un adesivo d’avver- tenza, o se non è leggibile, si prega chiamare il nostro Servizio Assistenza Clienti per ordinare un altro adesivo gratis. Applicare l’ade- sivo nel luogo mostrato. WEIDER is a registered trademark of ICON IP, Inc.
PRECAUZIONI IMPORTANTI AVVERTENZA: Per ridurre il rischio di gravi lesioni, leggere attentamente le seguenti informazioni e precauzioni importanti prima di utilizzare la panca pesi. 1. Leggere tutte le istruzioni contenute nel pre- 7. Ispezionare ed assicurare tutte le parti ogni sente manuale e tutte le avvertenze relative frequentemente.
PRIMA DI INIZIARE zione multifunzione. Per ulteriori informazioni, vedere Grazie per aver acquistato la versatile WEIDER ® 3000 stazione multifunzione. La stazione multifunzione offre la copertina di questo manuale. Fare riferimento al una varietà di stazioni pesi progettate per sviluppare numero di serie e a quello del modello.
MONTAGGIO Assicurarsi di Avere i Seguenti Attrezzi: Renditi il Montaggio più Facile • due chiavi inglesi regolabili Tutto ciò che è presente in questo manuale è disegnato per assicurare che la stazione mul- • un cacciavite universale tifunzione possa essere montato con succes- so da chiunque.
Page 6
Montaggio Telaio Accertartevi di capire tutte le informazioni a pagina 5 prima di iniziare il montaggio della stazione multifunzione. Consultare LA TABELLA D’IDENTIFICAZIONE DELLE PARTI posta al centro del presente manua- le per reperire i pezzi piccoli. Inserire verso sopra otto Bulloni Trasporto da M8 x 74mm (78) attraverso la Base (1).
Page 7
3. Montare la Gamba Anteriore (7) alla Base (1) usando due Bulloni Trasporto da M8 x 74mm (78) e due Dadi Autobloccanti in Nylon da M8 (58). Non avvitare troppo il Dado Sú Autobloccante. Montare il Respingente Gamba (60) alla Gamba Anteriore (7) con una Vite da M4 x 19mm (69).
Page 8
6. Montare il Telaio Superiore (4) al Montante (3) con due Bulloni a Testa Bombata da M8 x 77mm (68), due Rondelle da M8 (59) e due Dadi Autobloccanti in Nylon da M8 (58). Non avvitare troppo il Dado Autobloccante. Montare il Telaio Superiore (4) tra le Guide Pesi (21) con un Bullone a Testa Bombata da M10 x 155mm (74), due Rondelle da M10 (57), due...
Page 9
8. Montare la Cappa (17) al Telaio Superiore (4) con due Viti da M4 x 16mm (86). Montare la Cappa (17) alle staffe dello Stabilizzatore (2) con due Viti da M4 x 16mm (86). Verificare che le staffe siano all'interno della Cappa.
Page 10
11. Lubrificare un Bullone a Testa Bombata da M10 x 52mm (66). Montare un Perno Cavo (39) al Lubrificare Braccio Destro (9) con un Bullone e un Dado Autobloccante in Nylon da M10 (56). Non ser- rare eccessivamente il Dado Autobloccante; il Perno Cavo deve poter ruotare facilmente.
Page 11
14. Posizionare il Cavo Braccio (54) su una Puleggia a “V” (46). Montare la Puleggia a “V”, un Fermacavo Grande (50), due Protezioni (41) al Montante (3) usando un Bullone a Testa Bombata da M10 x 62mm (75) e un Contro- dado in Nylon da M10 (56).
Page 12
18. Localizzare il Cavo Superiore (55). Incanalare el Cavo attraverso il Telaio Superiore (4) e sulla Puleggia da 90mm (48). Attaccare la Puleggia all’interno del Telaio Superiore con un Bullone a Testa Bombata da M10 x 78mm (71), due Ron- delle da M10 (57), due Spaziatori da 19mm (33) e un Dado Autobloccante in Nylon da M10 (56).
Page 13
22. Far passare il Cavo Superiore (55) su una Pul- eggia da 90mm (48) e attraverso il Telaio Sup- eriore (4) verso il basso. Montare la Puleggia all'interno del Telaio Superiore con un Bullone a Testa Bombata da M10 x 78mm (71), due Ron- delle da M10 (57), due Spaziatori da 19mm (33), e un Dado Autobloccante in Nylon da M10 (56).
Page 14
25. Montare una Puleggia da 90mm (48) all'interno della Gamba Anteriore (7) sul Cavo Inferiore (53), con un Bullone a Testa Bombata da M10 x 78mm (71), due Rondelle da M10 (57), due Spaziatori da 12mm (52) e un Dado Autobloccante in Nylon da M10 (56).
Page 15
29. Passare il Cavo Basso (53) sopra una Puleggia da 90 mm (48). Montare la Puleggia, un Blocca Cavo (51) e due Mezze Protezioni (43) sulla Staffa Regolabile ad « U » (45) con un Bullone a Testa Bombata M10 x 52 mm (66) e un Dado Autobloccante M10 (56).
Page 16
33. Inserire il Tubo Rullo (29) attraverso la Gamba Anteriore (7). Far scivolare due Piccoli Rulli in Gommapiuma (28) sull'estremità del Tubo Rullo. Introdurre i Cappucci in Gommapiuma (34) sul Tubo Rullo. Far scivolare due Piccoli Rulli in Gommapiuma (28) sulla Leva Gamba (8). Premere due Cappucci in Gommapiuma (34) sul Leva Gamba.
REGOLAZIONE Le fasi sottostanti spiegano come la panca pesi può essere regolata. Vedere GUIDA AGLI ESERCIZI a pagina 22 per importanti informazioni e fare riferimento all’allegato guida d’allenamento per vedere la corretta forma di ciascun esercizio. Far riferimento inoltre alle informazioni sugli esercizi che accompagnano il vostro set pesi per ulteriori esercizi.
Page 18
CAMBIARE L'USO DEL BRACCIO Per usare i Bracci (9, 10) come bracci farfalla, inserire i Perni Braccio (40) nei fori del Montante (3) e nel Perno Telaio (5) come raffigurato. Per usare i Bracci (9, 10) come bracci pressa, inserire i Perni Braccio (40) nei fori del Perno Telaio (5) e nei Bracci.
TABELLA DI RESISTENZA DEI PESI Questa tabella mostra la resistenza pesi approssimativa per ogni stazione, « Alto » si riferisce al peso superiore di 6 libbre. Gli altri numeri si riferiscono alle piastre di pesi da 12,5 libbre. La resistenza del braccio farfalla qui sotto descritta é...
DIAGRAMMA DEI CAVI Il diagramma cavi sottostante mostra il corretto percorso del Cavo Inferiore (53), del Cavo Braccio (54) e del Cavo Superiore (55). Usare il diagramma per verificare che i cavi, i fermacavi e le protezioni a disco siano state montate correttamente.
MANUTENZIONE Ispezionare ed assicurare tutte la parti ogni volta che si usa la stazione multifunzione. Sostituire immediatamen- te le parti consumate. La parte esteriore della stazione multifunzione può essere pulita semplicemente usando un panno inumidito con acqua e sapone liquido. No usare mai solventi. COME STRINGERE I CAVI Il cavo intrecciato, il tipo di cavo usato sulla stazione multifunzione, potrebbe allungarsi leggermente quando viene usato per la prima volta.
GUIDA AGLI ESERCIZI I QUATTRO FONDAMENTALI TIPI DI ALLENAMENTO La combinazione di un allenamento con la resistenza e di un esercizio aerobico rimodellerà e rinforzerà il Sviluppo dei Muscoli vostro corpo, inoltre migliorerà il vostro cuore ed i Per aumentare il volume e la forza dei vostri muscoli, vostri polmoni.
Page 23
RAFFREDDAMENTO Le ripetizioni in ogni set dovrebbero essere eseguite in modo scorrevole e senza fermarsi. La fase di sforzo dovrebbe durare la metà della fase di ritorno. È molto Finire ogni allenamento con 5 a 10 minuti di stret- importante respirare appropriatamente, questo vuole ching.
Page 24
TABELLA D’IDENTIFICAZIONE DELLE PARTI Fare uso questa tabella per un aiuto nell’identificazione delle parti piccole. Il numero in parentesi sotto ciascuna parte fa riferimento al numero chiave della parte stessa della LISTE DELLA PARTI. Importante: Per motivi di trasporto alcune piccole parti poterebbero essere state precedentemente montate. Se una parte non si trovasse nell’...
Page 25
LISTA DELLE PARTI—Nº di Modello WEEVSY2826.0 R0706A Nº Qtá. Descrizione Nº Qtá. Descrizione Base Cavo Inferiore Stabilizzatore Cavo Braccio Montante Cavo Superiore Telaio Superiore Dado Autobloccante Nylon da M10 Perno Telaio Rondella da M10 Telaio Sedile Dado Autobloccante Nylon da M8 Gamba Anteriore Rondella da M8 Leva Gamba...
Page 26
WEEVSY2826.0 DIAGRAMMA DELLE PARTI A—Modello Nº. R0706A 44 56...
Page 27
WEEVSY2826.0 DIAGRAMMA DELLE PARTI B—Modello Nº. R0706A 41 75...
Fare riferimento ai seguenti dati: • Il NUMERO DEL MODELLO del prodotto (WEEVSY2826.0) • Il NOME del prodotto (stazione multifunzione WEIDER PRO 4000) • ll NUMERO DI SERIE della parte (vedere la copertina di questo manuale) • Il NUMERO DEL DIAGRAMMA e la DESCRIZIONE della parte (vedere la LISTA DELLE PARTI e DIAGRAMMA DELLE PARTI al centro di questo manuale).
