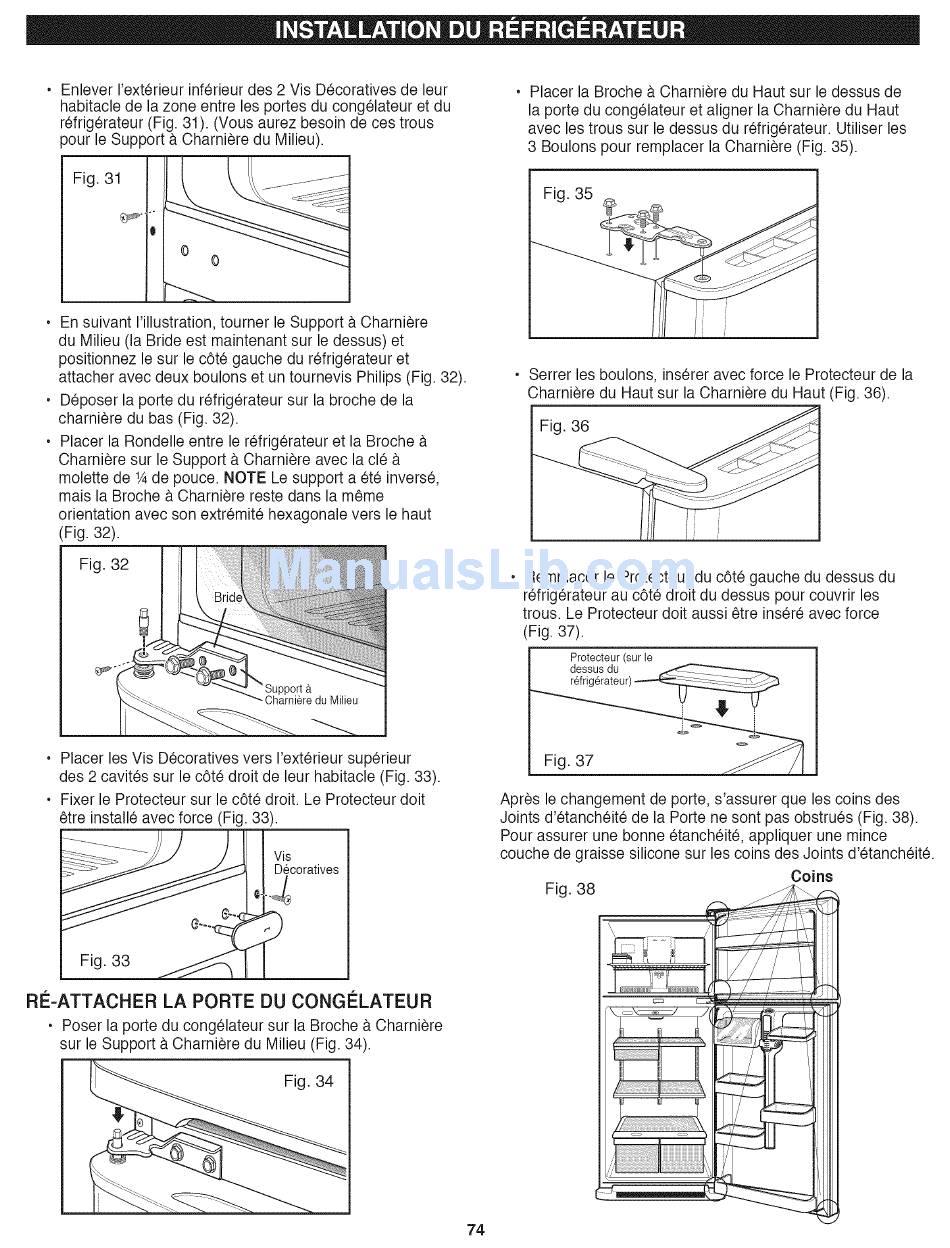

Enlever I'exterieur inferieur des2 VisDecoratives deleur
habitacle delazone entre lesportes d ucongelateur etdu
refrig6rateur (Fig. 3 1).(Vous a urez besoin decestrous
pour l eSupport a Charniere duMilieu).
Fig.31 .........
@_ " _ i,
©
• En suivant I'illustration, tourner le Support a Charniere
du Milieu (la Bride est maintenant sur le dessus) et
positionnez le sur le cote gauche du r6frigerateur et
attacher avec deux boulons et un tournevis Philips (Fig. 32).
• D@oser la porte du refrig6rateur sur la broche de la
charniere du bas (Fig. 32).
• Placer la Rondelle entre le refrig6rateur et la Broche
Charniere sur le Support a Charniere avec la cle
molette de 1Ade pouce. NOTE Le support a et6 inverse,
mais la Broche a Charniere reste dans la meme
orientation avec son extremit6 hexagonale vers le haut
(Fig. 32).
Fig. 32
a
- Charniere du Milieu
• Placer les Vis Decoratives vers I'exterieur superieur
des 2 cavites sur le c6te droit de leur habitacle (Fig. 33).
• Fixer le Protecteur sur le c6te droit. Le Protecteur dolt
etre installe avec force (Fig. 33).
R!_-ATTACHER LA PORTE DU CONGELATEUR
• Poser la porte du congelateur sur la Broche & Charniere
sur le Support a Charniere du Milieu (Fig. 34).
Fig. 34
74
• Placer la Broche & Charniere du Haut sur le dessus de
la porte du congelateur et aligner la Charniere du Haut
avec les trous sur le dessus du refrig6rateur. Utiliser les
3 Boulons pour remplacer la Oharniere (Fig. 35).
Fig. 35
• Serrer les boulons, inserer avec force le Protecteur de la
Charniere du Haut sur la Charniere du Haut (Fig. 36).
Fig. 36
Remplacer le Protecteur du c6te gauche du dessus du
r6frigerateur au c6te droit du dessus pour couvrir les
trous. Le Protecteur dolt aussi etre inser6 avec force
(Fig. 37).
Protecteur(surte
dessus du _-----.->_
refrig@ateur)
Apres le changement de porte, s'assurer que les coins des
Joints d'etanch6ite de la Porte ne sont pas obstrues (Fig. 38).
Pour assurer une bonne etancheite, appliquer une mince
couche de graisse silicone sur les coins des Joints d'etancheite.
Coins
Fig. 38 _.
\\ ................
i'
