Si la machine à glaçons est installée :
REMARQUE : Si la machine à glaçons n’est pas installée, passer
à la section “Installation de la pompe de vidange”.
1. Appuyer sur le commutateur de sélection pour le mettre en
position d’arrêt.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
2. Débrancher la machine à glaçons ou déconnecter la source
de courant électrique.
3. Fermer l’alimentation en eau. Attendre 5 à 10 minutes que la
glace tombe dans le bac d’entreposage. Enlever tous les
glaçons du bac.
4. Dévisser le bouchon de vidange du dessous du bac à eau
situé à l’intérieur du bac d’entreposage. Laisser l’eau
s’évacuer complètement. Réinstaller le bouchon de vidange.
Voir l’illustration “Bouchon de vidange”.

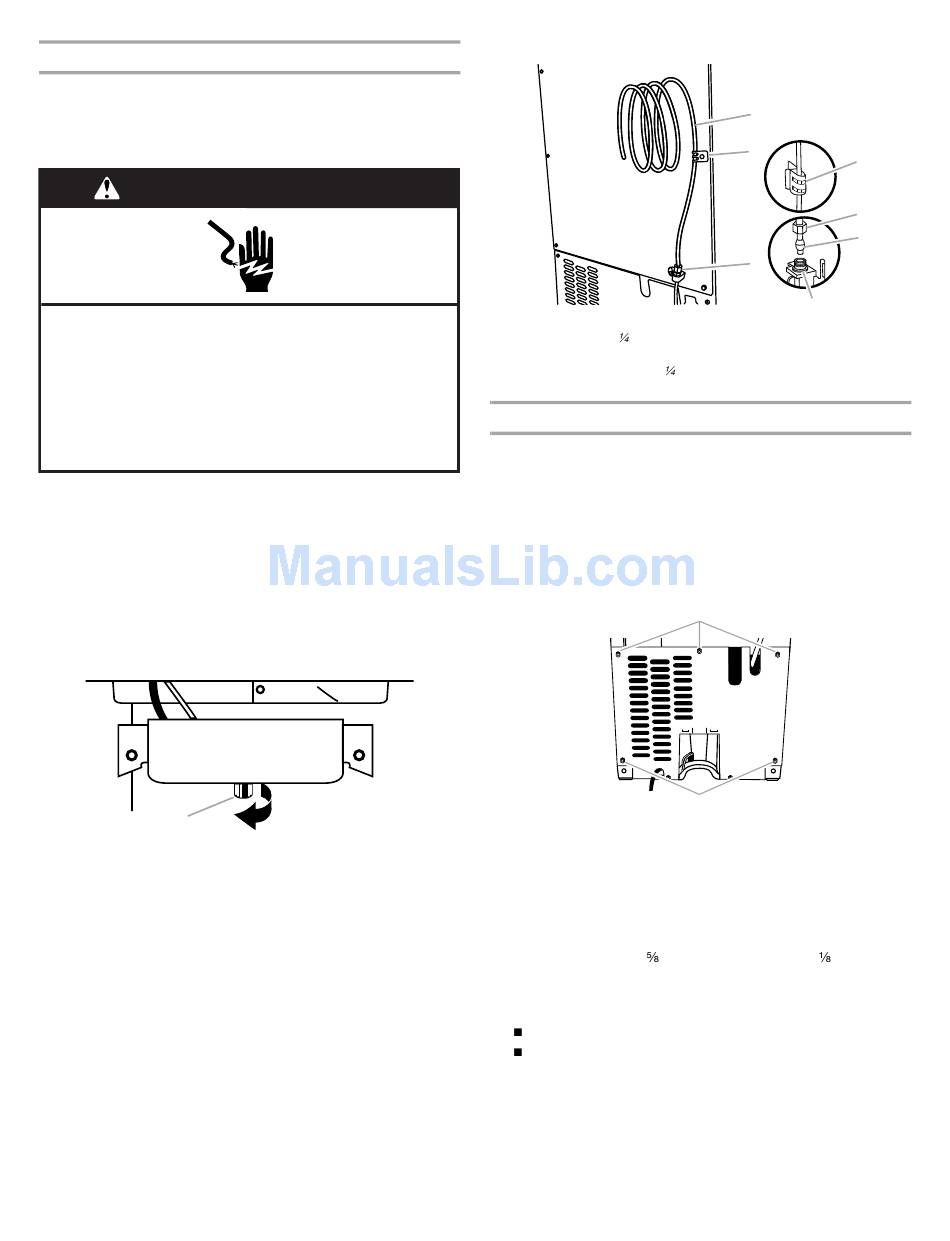

Bouchon de vidange
A
A. Bouchon de vidange
5. Si la machine à glaçons est installée dans un placard, la
retirer de l’ouverture.
6. Déconnecter la canalisation d’alimentation en eau. Voir
l’illustration “Canalisation d’alimentation en eau”.
Canalisation d’alimentation en eau
A
B
B
C
D
C
E
A. Tube en cuivre de ¹⁄₄ "
D. Bague de compression (manchon)
B. Bride de câble
E. Raccordement de la machine à
C. Écrou de compression de ¹⁄₄ "
glaçons
Installation de la pompe de vidange
REMARQUE : Ne pas déformer ou endommager les tubes ou le
câblage pendant l’installation.
1. Débrancher la machine à glaçons ou déconnecter la source
de courant électrique.
2. Retirer le panneau arrière. Voir l’illustration du “Panneau
arrière”, pour visualiser l’emplacement des 5 vis. Retirer le
panneau arrière du tube de vidange et le jeter.
Panneau arrière
A
A
A. Emplacement des vis
3. Ôter l’ancien tube de vidange et l’ancienne bride fixés au bac
de la machine à glaçons.
REMARQUE : Jeter l’ancien tube de vidange et l’ancienne
bride.
4. À l’aide des nouvelles brides réglables, installer le nouveau
tube de vidange (de ⁵⁄₈" de diamètre interne x 5¹⁄₈") du bac à
glaçons à l’entrée du réservoir de la pompe de vidange. Voir
l’illustration “Tube de vidange”.
REMARQUES :
Ne pas déformer le tube.
Raccourcir le tube si nécessaire.
Page 16
