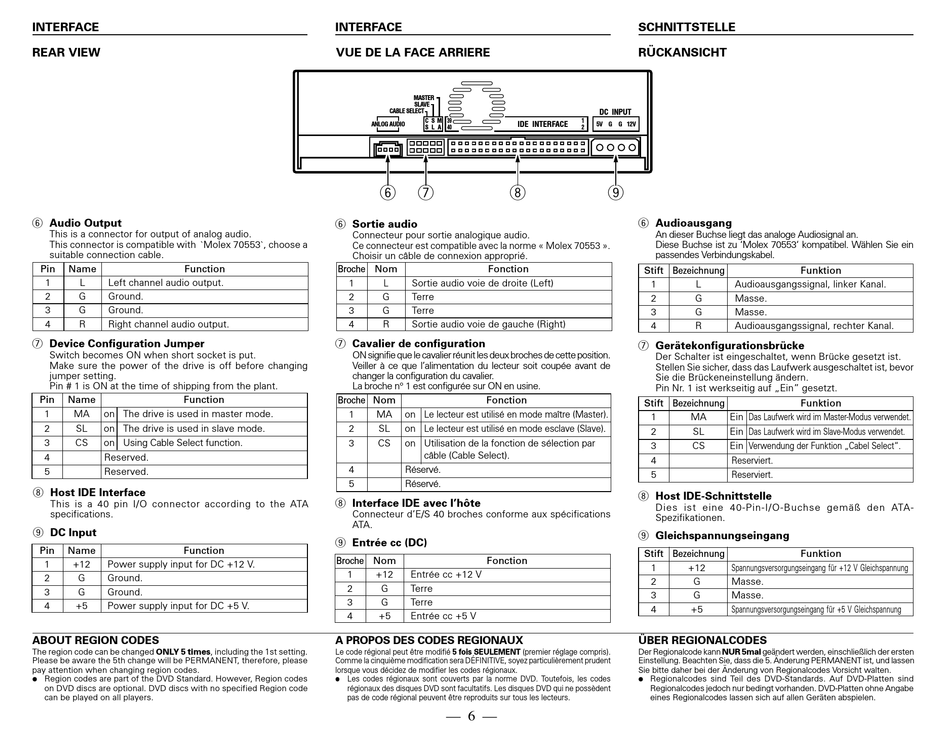

INTERFACE
REAR VIEW
6 Audio Output
This is a connector for output of analog audio.
This connector is compatible with `Molex 70553`, choose a
suitable connection cable.
Pin
Name
Function
1
L
Left channel audio output.
2
G
Ground.
3
G
Ground.
4
R
Right channel audio output.
7 Device Configuration Jumper
Switch becomes ON when short socket is put.
Make sure the power of the drive is off before changing
jumper setting.
Pin # 1 is ON at the time of shipping from the plant.
Pin
Name
Function
1
MA
on The drive is used in master mode.
2
SL
on The drive is used in slave mode.
3
CS
on Using Cable Select function.
4
Reserved.
5
Reserved.
8 Host IDE Interface
This is a 40 pin I/O connector according to the ATA
specifications.
9 DC Input
Pin
Name
Function
1
+12
Power supply input for DC +12 V.
2
G
Ground.
3
G
Ground.
4
+5
Power supply input for DC +5 V.
ABOUT REGION CODES
The region code can be changed ONLY 5 times, including the 1st setting.
Please be aware the 5th change will be PERMANENT, therefore, please
pay attention when changing region codes.
÷ Region codes are part of the DVD Standard. However, Region codes
on DVD discs are optional. DVD discs with no specified Region code
can be played on all players.
INTERFACE
VUE DE LA FACE ARRIERE
MASTER
SLAVE
CABLE SELECT
C
S
M
39
ANLOG AUDIO
S
L
A
40
6
7
8
6 Sortie audio
Connecteur pour sortie analogique audio.
Ce connecteur est compatible avec la norme « Molex 70553 ».
Choisir un câble de connexion approprié.
Broche Nom
Fonction
1
L
Sortie audio voie de droite (Left)
2
G
Terre
3
G
Terre
4
R
Sortie audio voie de gauche (Right)
7 Cavalier de configuration
ON signifie que le cavalier réunit les deux broches de cette position.
Veiller à ce que l'alimentation du lecteur soit coupée avant de
changer la configuration du cavalier.
La broche n° 1 est configurée sur ON en usine.
Broche Nom
Fonction
1
MA
on Le lecteur est utilisé en mode maître (Master).
2
SL
on Le lecteur est utilisé en mode esclave (Slave).
3
CS
on Utilisation de la fonction de sélection par
câble (Cable Select).
4
Réservé.
5
Réservé.
8 Interface IDE avec l'hôte
Connecteur d'E/S 40 broches conforme aux spécifications
ATA.
9 Entrée cc (DC)
Broche Nom
Fonction
1
+12
Entrée cc +12 V
2
G
Terre
3
G
Terre
4
+5
Entrée cc +5 V
A PROPOS DES CODES REGIONAUX
Le code régional peut être modifié 5 fois SEULEMENT (premier réglage compris).
Comme la cinquième modification sera DÉFINITIVE, soyez particulièrement prudent
lorsque vous décidez de modifier les codes régionaux.
÷ Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes
régionaux des disques DVD sont facultatifs. Les disques DVD qui ne possèdent
pas de code régional peuvent être reproduits sur tous les lecteurs.
– 6 –
SCHNITTSTELLE
RÜCKANSICHT
DC INPUT
1
IDE INTERFACE
5V G G 12V
2
9
6 Audioausgang
An dieser Buchse liegt das analoge Audiosignal an.
Diese Buchse ist zu 'Molex 70553' kompatibel. Wählen Sie ein
passendes Verbindungskabel.
Stift Bezeichnung
1
L
2
G
3
G
4
R
7 Gerätekonfigurationsbrücke
Der Schalter ist eingeschaltet, wenn Brücke gesetzt ist.
Stellen Sie sicher, dass das Laufwerk ausgeschaltet ist, bevor
Sie die Brückeneinstellung ändern.
Pin Nr. 1 ist werkseitig auf „Ein" gesetzt.
Stift Bezeichnung
1
MA
2
SL
3
CS
4
5
8 Host IDE-Schnittstelle
Dies ist eine 40-Pin-I/O-Buchse gemäß den ATA-
Spezifikationen.
9 Gleichspannungseingang
Stift Bezeichnung
1
+12
2
G
3
G
4
+5
ÜBER REGIONALCODES
Der Regionalcode kann NUR 5mal geändert werden, einschließlich der ersten
Einstellung. Beachten Sie, dass die 5. Änderung PERMANENT ist, und lassen
Sie bitte daher bei der Änderung von Regionalcodes Vorsicht walten.
÷ Regionalcodes sind Teil des DVD-Standards. Auf DVD-Platten sind
Regionalcodes jedoch nur bedingt vorhanden. DVD-Platten ohne Angabe
eines Regionalcodes lassen sich auf allen Geräten abspielen.
Funktion
Audioausgangssignal, linker Kanal.
Masse.
Masse.
Audioausgangssignal, rechter Kanal.
Funktion
Ein Das Laufwerk wird im Master-Modus verwendet.
Ein Das Laufwerk wird im Slave-Modus verwendet.
Ein Verwendung der Funktion „Cabel Select".
Reserviert.
Reserviert.
Funktion
Spannungsversorgungseingang für +12 V Gleichspannung
Masse.
Masse.
Spannungsversorgungseingang für +5 V Gleichspannung
