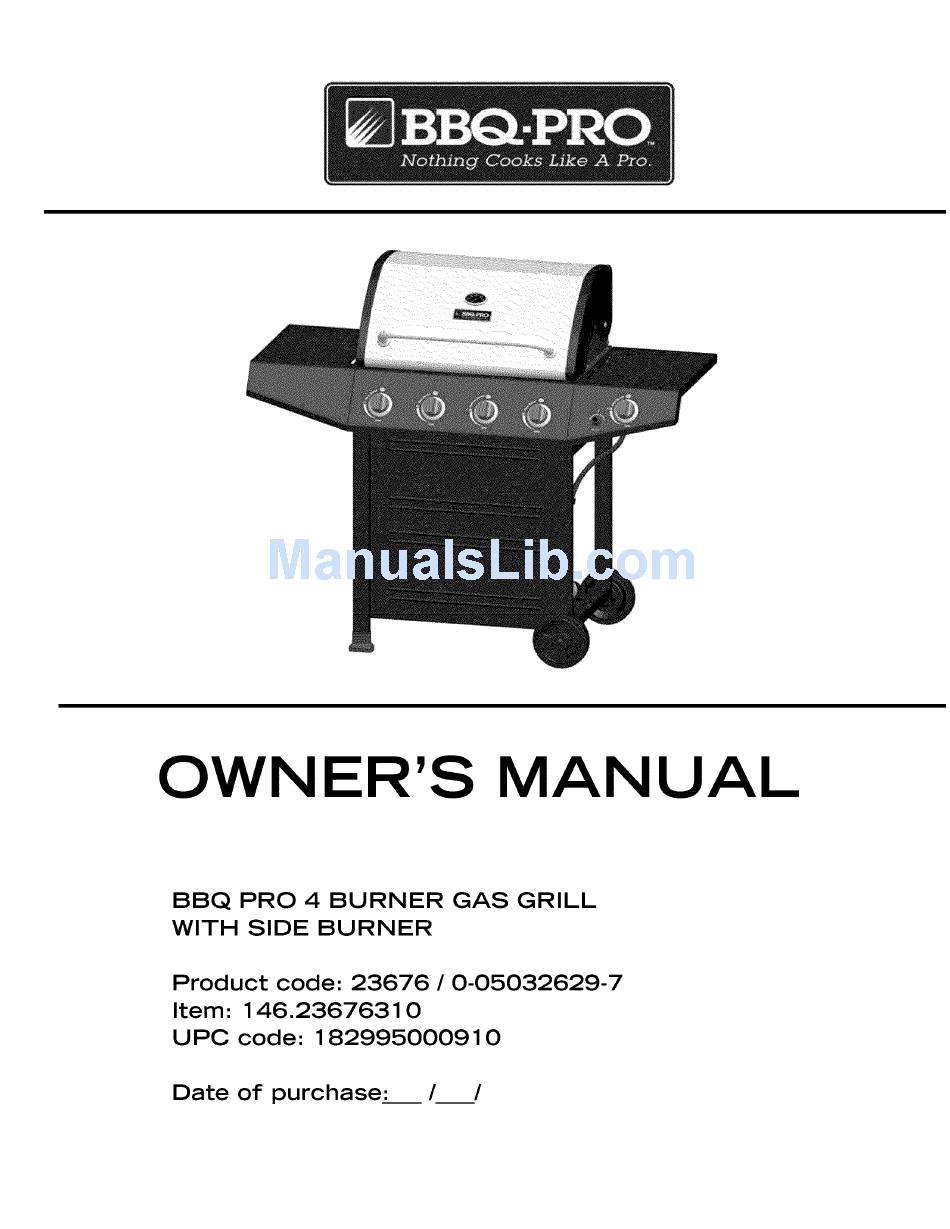

OWNER'S

MANUAL

BBQ

PRO

4 BURNER

GAS

GRILL

WITH

SIDE

BURNER

Product

code:

23676

/ 0-05032629-7

Item:

146.2367631

UPC

code:

182995000910

Date

purchase:

Need help?

Do you have a question about the 146.23676310 and is the answer not in the manual?

Questions and answers

Summary of Contents for BBQ 146.23676310

Page 1 OWNER'S MANUAL 4 BURNER GRILL WITH SIDE BURNER Product code: 23676 / 0-05032629-7 Item: 146.2367631 code: 182995000910 Date purchase:...
Page 2 Installation Safety Precautions • Please read this User's Manual in its entirety before using the grill. • Failure to follow the provided instruction can result in seriously If you smell gas: bodily injury and/or property damage. • Some parts of this grill may have sharp edges. Please wear suitable protective gloves.
Page 3 ForYour S afety... BBQ PRO GRILL WARRANTY Grill S ervice C enter... Warranty on BBQ Product Record I nformation ... One Year Full PRO Grill If this grill fails due to a defect in material or workmanship installationSafety Precautions ... within one year from the date of purchase, call 1-800-4-MY HOME®to arrange for free repair (or replacement if repair Safety Symbols...
Page 4 LP Cylinder • The LP cylinder used with your grill must meet the following requirements: • Use LP cylinders only with these required measurements: 12" (30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.) Capacity maximum. • NEVER store a spare LP cylinder under or near the •...
Page 5 LP Tank Exchange Connecting Regulator To The LP Tank • Many retailers that sell grills offer you the option of replacing 1. LP tank must be properly secured onto grill. (Refer to your empty LP tank through an exchange service. Use only assembly section.) those reputable exchange companies that inspect, precision fill, 2.
Page 6 Leak Testing Valves, Hose and Regulator 1.Turn all grill control knobs to OFF. 2.Be sure regulator is tightly connected to LP tank. &Completely open LP tank valve by turning OPD hand wheel counterclockwise. If you hear a rushing sound, turn gas off immediately.
Page 7 Safety Tips • Before opening LP cylinder valve, check the coupling nut for tightness. • When grill is not in use, turn off all control knobs and LP cylinder For Safe Use of Your Grill and to Avoid Serious valve. InJury: •...
Page 8 Burner Flame Check • Remove cooking grates and flame tamers. Light burners, rotate knobs from HIGH to LOW. You should see a smatler flame in LOW position than seen on HIGH. Perform burner flame check Turn controls and gas source or tank OFF when not in use.
Page 9 Cleaning the Burner Assembly Follow these instructions to clean and/or replace parts of burner assembly or if you have trouble igniting grill. Turn gas off at control knobs and LP cylinder SPIDER ALERI'! Remove cooking grates and heat diffusers. Remove carryover tubes from rear of burners. Remove cotter pin from rear of burners.
Page 10 Indirect Cooking Food Safety Poultry and large cuts of meat cook slowly to perfection on the grill Food safety is a very important part of enjoying the outdoor by indirect heat. Place food over unlit burner(s); the heat from lit cooking experience.
Page 11 Description Part Number Description Part Number Side Burner Lid 40800065 Front Panel 40300057 40800118 Rotate Rod, Side Burner Lid Leg Extender 40800127 Side Burner Grid 40800119 Tank Baffle 40800090 Side Burner 40300121 Mater Holder 40800128 40800120 Ignitor Wire, Sideburner Hose Retaining Pin 40800129 Side Burner Base 40800063...
Page 12 ÷ ÷.o÷_- oo {_-_ I" ---. _o71 -o ]2"146,23676310...
Page 13 READ AND FOLLOW THE INSTRUCTIONS BELOW TO CORRECTLY UNPACK GRILL PARTS FROM SHIPPING BOX. Step 1: Open shipping box by slicing down its edges with a box cutter, take out hardware pack and manual from top(A and B). Remove all packing materials, take out one left leg assembly (C), take out another right leg assembly (D), axle rod (E),warming rack (F), back rail (G) and bottom shelf (H).
Page 14 Step 2: Open grill lid and take out there boxes and take all parts out of boxes. 14,146.23676310...
Page 15 Step 3: Take out the cooking grates, Grease Accumulate Panel and Front Panels from the firebox. 146.23676310,15...
Page 16 PLEASE READ AND FOLLOW THE INSTRUCTIONS CAREFULLY STEP BY STEP Tools Required: • Adjustable wrench (not provided) • Screwdriver (not provided) • 7/16" Combination wrench (not provided) • The following hardware is provided in blister pack: M4X10 screw AAA Battery Qty: 24 pcs Qty:l pc M5X10 screw...
Page 17 Bottom Shelf to Legs [] Place bottom shelf end with cut out hole for LP cylinder between legs with axle holes. Attach to right and left leg assemblies with (6) M4xlO screws. Do not fully tighten at this time. Cart will not be level. This will be corrected when the feet and wheels are installed.
Page 18 Wheels and Leg Extenders to Cart [] Turn assembly upside down. [] Attach bottom shelf to four legs with (4) M6x13 screws. [] Insert axle rod through wheel and other wheel. Attach with (1) Axle washer, nut and hitch pin. [] Hammer leg extenders into left legs.
Page 19 Front Panel Stand cart upright. Attach front panel to line up with top for cart with (8) M4xl0 screws. Attach tank baffle to front left ieg and bottom shelf with (4) M4xl0 screws. Front of cart Front of cart 146.23676310,19...
Page 20 Grill Head to Cart [] This step requires two people to lift and position grill head onto cart. [] Remove the tie wraps securing regulator hose to underside of grill head. Pull hose and igniter wires out to side of grill head. [] Carefully lower the grill head onto the cart.
Page 21 Left Side Shelf [] Attach fascia to left side shelf with (2) M5xl0 screws, and M5 flat washers. (A) [] Hang shelf onto brackets on left side of firebox. [] Attach shelf to firebox as follows: - From inside to outside of firebox with (2) M6x13 screws and M6 compression washers. (B) - From outside to inside of firebox with (2) M6x13 screws.
Page 22 Right Side Shelf [] Remove sideburner grate from sideburner before assembling and attaching the right side shelf. [] Attach fascia to right side shelf with (2) MSxl0 screws, and M5 flat washers.(A) [] Hang right side shelf onto the brackets on right side of firebox. [] Attach shelf to firebox as follows: - From inside to outside of firebox with (2) M6x13 screws and M6 compression washers..
Page 23 Sideburner [] Loosen side burner in side shelf. (B). To loosen, unscrew and remove two front screws holding sideburner in place. (A). Note: Do not loosen electrode screw. [] Remove the 2 pre-instatIed screws from the valve stem and set them aside. (C) [] Insert valve stem through hole in fascia.
Page 24 HeatDiffusers, Cooking Grate and Warming Rack Place heat diffusers over burners. Diffusers will fit in firebox in either direction. Fit tabs in firebox front through slots in diffusertips. Fit diffuser tips besidetabs in firebox rear. Placecooking grates onto grate rests. Insertwarming rack into brackets at top of firebox as shown.
Page 25 Grease Cup Clip, Grease Cup and LP tank Hang grease cup clip from bottom of grease tray. Slide grease tray into bottom of firebox from back. Make sure the grease drainage hole is on the right side, as seen from the back of the grill. Place grease cup into grease cup clip.
Page 26 EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department. •Turnoff gas at LP cylinderor at sourceon naturalgassystems. If the Sasleakingfrom • Damagedhose. hoseis crackedor cut but notburned,simplyreplacevalve/ hose/ ._racked/cut/burned hose. regulator.If the hose is burned,the causecouldbe otherthana faultyvalve/hose/regulator.
Page 27 Troubleshooting (continueo) ELECTRONIC IGNITION: Burner(s)will not light • See SectionI of ElectronicIgnitionSystem. usingignitor. • No spark,no ignitionnoise. (See ElectronicIgnition • See SectionII of ElectronicIgnitionSystem. Troubleshooting also) • No spark,some ignitionnoise. • See SectionIll of ElectronicIgnitionSystem. • Sparks,but notat electrodeor at full strength.
Page 28 Troubleshooting- Electronic Ignition SECTIONI • Checkbatteryorientation. • Installbattery(makesurethat "+" and "-" No sparksappearat Batterynot installed connectors are orientedcorrectly,with "+"end up anyelectrodeswhen properly. and "-"end down.) controlknobturnedto Has batterybeen used ; no noisecan be Deadbattery. previously? • Replacebatterywith newAAA-sizealkalinebattery. heardfrom spark module.
Page 29 MANUAL DE PROPIETARIO PARILLA DE GAS 4 HORNILLAS Y HORNILLA LATERAL Codigo de producto: 23676 / 0-05032629-7 Item: 146.23676310 Codigo de UPC: 182995000910 Fecha compra:...
Page 30 Medidas de seguridad para la instalacion • Porfavor,leaeste manualdel usuarioen su totalidadantesde usarla parrilla. • El incumplimiento de las ense_anzasimpartidas en seriopuederesultar en lesionescorporales y / o da_osmateriales. Si siente olor a gas: • Algunaspartesde esta parrillapuedentenerbordesfilosos. Porfavor, 1. ¢ierre el paso de gas al aparato. useguantesprotectores adecuados.
Page 31 Por su propia seguridad... Garantia completa de un aSo para la parrilla BBQ PRO Centro de servicio para parriiias... Si esta parrillafalla debidoa defectosde materialo de mano Informaci6n de inscripci6n de ia garantia ... de obra dentrodel plazode un afio desdela fechade Simbotos de seguridad...
Page 32 Tanque de gas propano • El tanque de gas que use con su parrilla debe cumplir los siguientes requisitos: • Use _nicamente tanques de gas que tengan tas siguientes medidas obtigatorias: 12" (30.5 cm) (di_metro) x 18" (45.7 cm)(altura), con una capacidad maxima de 20 lb. (9 kg). •...
Page 33 Cambio deltanque degas Como conectar el regulador al tanque de gas propano • Muchos comerciantes minoristas que venden p arriIIas, Ie ofrecen taopci6n d ecambiar sutanque d egasvacio mediante 1. El tanque de gas debe quedar bien fijado a la parriIIa. (Lea ta unservicio d erecambio.
Page 34 Prueba para detectar fugas de las valvulas, las mangueras y el regulador 1. Gire todas las perillas de control de la parrilla a la posicion deAPAGADO. 2. Cerci6rese de que el regulador este bien conectado al tanque de gas. 3. Abra por completo Ia v_lvuta del tanque, girando Ia manilIa en sentido contrario a tas agujas del reloj.
Page 35 Consejos de seguridad • Verifique que la tuerca de uni6n este bien apretada antes de abrir la valvula del tanque de gas. • Cuando no use la parrilla, derre todas las perillas de control Para usar su parrilla en forma segura y para evitar y la valvula del tanque de gas.
Page 36 Control de la llama del quemador • Retirelas parrillasde cocci6ny los reguladores de llama. Encienda losquemadores y gire las perillas,de la graduaci6nALTA(HI)a la graduaci6nBAJA(LO).Deber_ver una llamam_s reducidaen la Gire los controles y la fuente de gas o OFF tanque cuando graduaci6nbajaque en la graduaci6nalta.
Page 37 Como limpiar la unidad del quemador CAUTION Sigaestas instrucciones paralimpiaro cambiarpiezasde la unidaddel quemador, o si tiene problemas para encenderla parrilla. 1.Cierreel pasode gas en las perillasde controly desdeel tanquede gas. iALERTA CONTRA LAS 2. Retirelas parrillasde cocci6ny Termodisipador. 3. Retirelos tornillosy lostubos de arrastrede la parteposteriorde los quemadores.
Page 38 Coccion indirecta Seguridad con los alimentos Las aves y los cortes grandes de came se cocinan tentamente a ta La seguridadcon los alimentoses una partemuy importantedel perfecci6n en ta parriIIa por cator indirecto. El cator de los disfrutede su parrillada al aire libre.Siga estoscuatropasosb&sicos para protegera los alimentoscontra lasbacteriasnocivas: quemadores elegidos circula suavemente por Ia parriIIa, cociendo Limpieza: L_veselas manos,lavelos utensiliosy lassuperficiesconagua...
Page 39 NUMERO NUMERO CLAVE DESCRIPCION TIDA CLAVE DESCRIPCION TIDA DE PIEZA DE PIEZA 40300057 Tapa Del Quemador Lateral 40800065 Protector Contra El Calor, De Combusti6n 40800127 De Tapa Superior Quemador Lateral 40800118 Extensor de la pierna 40800090 Rejilla Del Quemador Lateral 40800119 Tanque De Confusi6n Quemador Lateral...
Page 40 '\. •.J' -- ._ _ .. '_ ;;7 ..39,146.23676310...
Page 41 POR FAVOR LEA Y SIGA LAS INSTRUCCIONES PARA EXTRAER LOS ACCESORIOS PEQUENOS DE UN PAQUETE. Paso 1: Caja de transporte abierta por cortado por los bordes con un cortador de cajas, sacar dos pequenas cajas (A y B) de arriba. Quite todos los materiales de embalaje, Saque una Asamblea de la pierna izquierda (C), sacar otra pierna derecha Asamblea (D), barra del eje (E), (F) de rejilla para calentar, riel (G) y estante inferior (H).
Page 42 Paso 2: Tapa de la parrilla abierta y tomar alli cajas y sacar todas las piezas de cuadros. 41.14623676310...
Page 43 Paso 3: Quite las rejillas para cocinar, Panel de acumular grasa y paneles frontales de la camara de combustion. 146.23676310,42...
Page 44 POR FAVOR LEAY SIGA LAS INSTRUCCIONES CUIDADOSAMENTE PASO A PASO Herramientas necesarias para el armado: • LIave inglesa (que no viene incluida) • DestomilIador(que no viene incluida) • LIave mixta de 7/16" (que no viene incluida) Maze de goma • El hardware siguiente se presenta en blister: Tornillos de M4X10 Pilo AAA...
Page 45 Coloque el extremo de la repisa inferior que tiene la abertura para el tanque entre las patas con los orificios para el eje. Fijela alas unidades de patas de lado derecho e izquierdo con (6) tornillos de La repisa inferior a las patas M4xl0.
Page 46 Extensores de pierna al carro y ruedas VolteeAsamblea. Fije la repisa inferior a cuatro patas con tornillos de M6x13 (4). Insertar barra del eje a trav6s de la rueda y la otra rueda. Fijecon pasadorde enganche, la tuerca y la arandela de eje (1).
Page 47 Paneles delanteros Instaleel estribo trasero en la parte superiordel carrito con (8) tornillos de M4xlO. No apriete Deflectortanque Adjuntara los panelesfrontal y la plataformainferior con (4) tornillo de M4xlO. Ponga el carfito en posici6n vertical. Los tornillos utilizadosen este paso: 12 piezas de tornitios de M4xlO Parte delantera del carro Parte delantera del carro...
Page 48 Este paso requiere de dos personas para levantar la cabeza y la posici6nde la parrilla en la cesta. Cabeza al carro de la parrilla Retire las ataduras sujetan la mangueradel regulador en la parte inferior de la cabeza de la parrilla.
Page 49 Repisa lateral Izquierdo La fasciaAdjuntar a la izquierdadel lado de la plataforma(2) tornillos de M5xl0, Arandelas de seguridad de M5. (A) Ala izquierdaplataformalado a los soportesen el lado izquierdode la caja de fuego. Adjuntar la fascia y de la plataforma izquierdapara camara de combusti6n de la siguiente manera: - De afuera hacia adentrocon (2) tomillos de M6x13,Arandelasde seguridadde M6 y Arandelas de fibra de M6.(B) - Desdedentro haciafuera con (2) tornillos de M6x13y Arandelas de compresion de M6..(C) Para el panel de control baio el lado estantecon (1) tornillos de M4xl0.
Page 50 Repisalateral derecha Retire la rejilla sideburnerde sideburnerantes de montar y la asignaci6n de la plataformalado derecho. Adjuntara la fascia de la plataformalado derechocon (2) tornillos de M5xl0, Arandelasde fibra de M5. Hangplataformalado derechoa los soportesen el lado derechode la caja de fuego. Adjuntar la fascia y de la plataforma lado derechoal fog6n de la siguiente manera: - De afuera hacia adentrocon (2) tornillos de M6x13,Arandelas de fibra de M6.
Page 51 Quemador lateral Afloje quemadorlateral en la plataformalateral. (B). Destornillary quitar dos tornillos y arandelasfrente sideburnermantenga en su lugar.(A). Nota: No afloje el tornillo del electrodo. Remuevala perilla de la valvula y el bisel de sideburnerde control. Para retirarlo, tire de mandoen linea recta desde la valvula de vapor.
Page 52 Difusoresde calor, Cooking Grates y Parrilla de calentamiento Coloquedifusores de calor sobre los quemadoresinsertando las leng(Jetas en las ranurasen la parte delantera y la parte posterior de la camara de combusti6n. Coloque rejillaspara cocinar sobre la parrilla descansa. Insertar rejilla para calentar en los soportesen la partesuperior de la camara de combusti6ntal como se muestra.
Page 53 Presilla,recipientepara la grasa y Tanque de gas Cuelgue la presilla para el recipiente para la grasa del fondo de la camara de combusti6n,y coloqueel recipiente en la presilla. Alinear riel trasero agujeroscon agujerosen las patas traserasy la camara de combusti6n. Fijeel riel trasero con los dos tornillos M4xl0 (4).
Page 54 EMERGENCIAS: Si no se puededetener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, Ilame a los bomberos. • Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural. •...
Page 55 Resolucion de problemas (continuacion) • Limpieel cable y el electrodo con alcohol de frotar y un hisopo • El cable o el electrodo esta cubierto con El quemadoro los limpio. restosde comida. quemadores no se • Vuelva a conectar los cables o cambie la unidad de enciende(n)al usar el •...
Page 56 secr:s Made in/Hecho en CHINA Distributed Sears, Roebuck Co., Hoffman Estates, IL 60179 extensive assortment of outdoor living products On-line at www.sears.com www.kmart.com...
