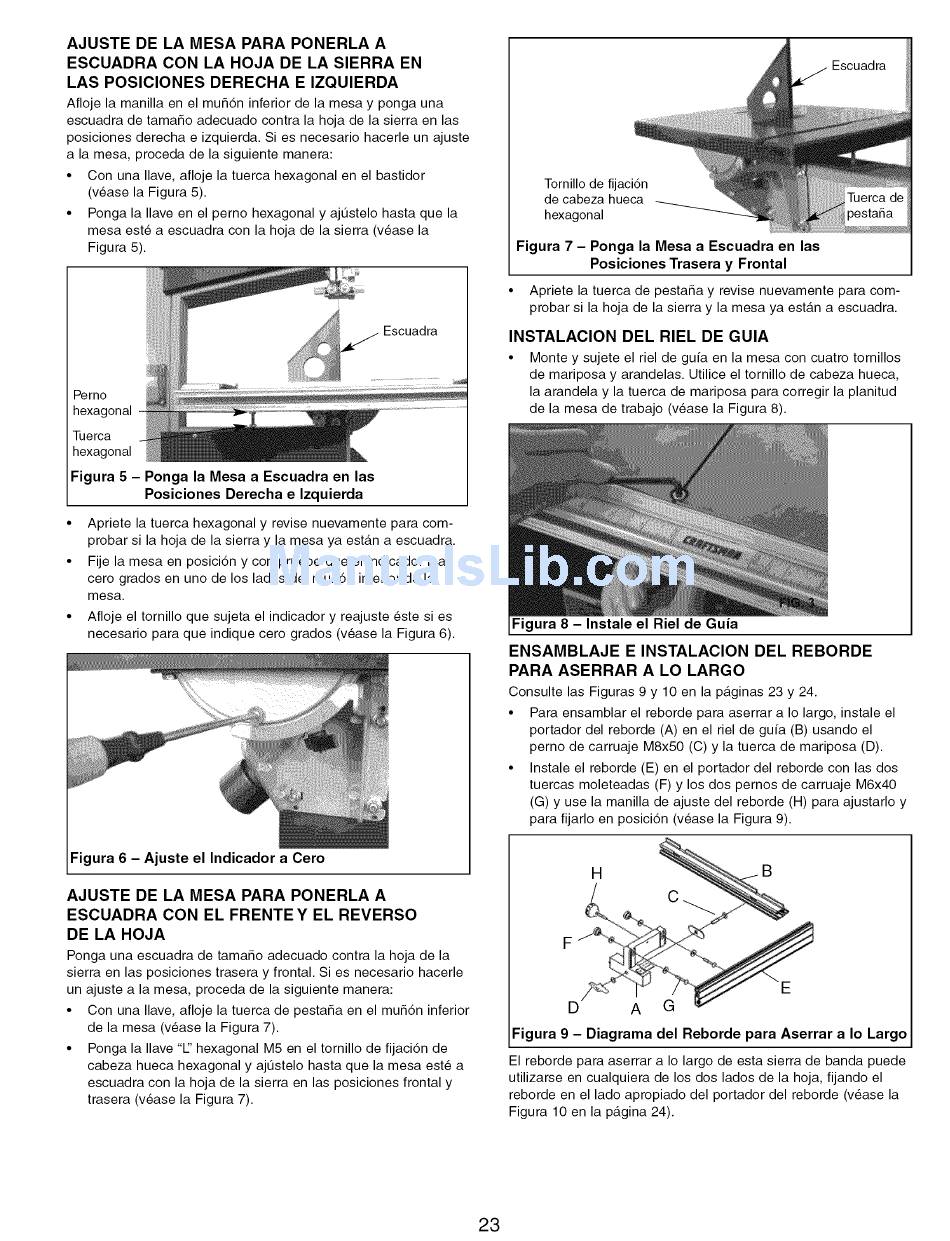

AJUSTE DE LA MESA PARA PONERLA A
ESCUADRA CON LA HOJA DE LA SIERRA EN
LAS POSICIONES
DERECHA E IZQUlERDA
Afloje la manilla
en el mu_6n inferior
de la mesa y ponga una
escuadra
de tama_o
adecuado
contra la hoja de la sierra en las
posiciones
derecha
e izquierda.
Si es necesario
hacerle un ajuste
a la mesa, proceda
de la siguiente
manera:
Con una Ilave, afloje la tuerca hexagonal
en el bastidor
(v6ase la Figura 5).
Ponga la Ilave en el perno hexagonal
y ajQstelo hasta que la
mesa est6 a escuadra
con la hoja de la sierra (v6ase la
Figura 5).
Escuadra
Perno
hexagonal
Tuerca
hexagonal
Figura 5 - Ponga la Mesa a Escuadra en las
Posiciones Derecha e Izquierda
Apriete
la tuerca hexagonal
y revise nuevamente
para com-
probar si la hoja de la sierra y la mesa ya est_.n a escuadra.
Fije la mesa en posicidn y compruebe
que el indicador
lea
cero grados en uno de los lados del mu_dn inferior de la
mesa.
Afloje el tornillo
que sujeta el indicador
y reajuste
este si es
necesario
para que indique
cero grados
(v6ase la Figura 6).
Figura 6 - Ajuste el Indicador a Cero
AJUSTE DE LA MESA PARA PONERLA A
ESCUADRA CON EL FRENTE Y EL REVERSO
DE LA HOJA
Ponga una escuadra
de tama_o
adecuado
contra la hoja de la
sierra en las posiciones
trasera y frontal.
Si es necesario
hacerle
un ajuste a la mesa, proceda
de la siguiente
manera:
Con una Ilave, afloje la tuerca de pestaSa en el mu56n
inferior
de la mesa (v6ase la Figura 7).
Ponga la Ilave "1" hexagonal
M5 en el tornillo
de fijaci6n de
cabeza
hueca hexagonal
y ajQstelo hasta que la mesa est6 a
escuadra
con la hoja de la sierra en las posiciones
frontal y
trasera (v6ase la Figura 7).
Escuadra
Tornillo de fijaci6n
de cabeza hueca
hexagonal
Figura 7 - Ponga la Mesa a Escuadra en las
Posiciones Trasera y Frontal
Apriete
la tuerca
de pestaSa y revise nuevamente
para com-
probar si la hoja de la sierra y la mesa ya est_.n a escuadra.
INSTALACION DEL RIEL DE GUIA
Monte y sujete el riel de guia en la mesa con cuatro
tornillos
de mariposa
y arandelas.
Utilice el tornillo de cabeza
hueca,
la arandela
y la tuerca de mariposa
para corregir
la planitud
de la mesa de trabajo
(v6ase la Figura 8).
Figura 8 - Instale el Riel de Guia
ENSAMBLAJE
E INSTALACION DEL REBORDE
PARA ASERRAR A LO LARGO
Consulte
las Figuras 9 y 10 en la p_.ginas 23 y 24.
Para ensamblar
el reborde para aserrar
a Io largo, instale el
portador
del reborde (A) en el riel de guia (B) usando el
perno de carruaje
MSx50 (C) y la tuerca de mariposa
(D).
Instale el reborde
(E) en el portador
del reborde
con las dos
tuercas moleteadas
(F) y los dos pernos de carruaje
M6x40
(G) y use la manilla de ajuste del reborde
(H) para ajustarlo
y
para fijarlo en posici6n
(v6ase la Figura 9).
H
/
c
D
A
G
Figura 9 - Diagrama del Reborde para Aserrar a Io Largo
El reborde
para aserrar
a Io largo de esta sierra de banda
puede
utilizarse
en cualquiera
de los dos lados de la hoja, fijando
el
reborde
en el lado apropiado
del portador
del reborde
(v6ase la
Figura 10 en la p_.gina 24).
