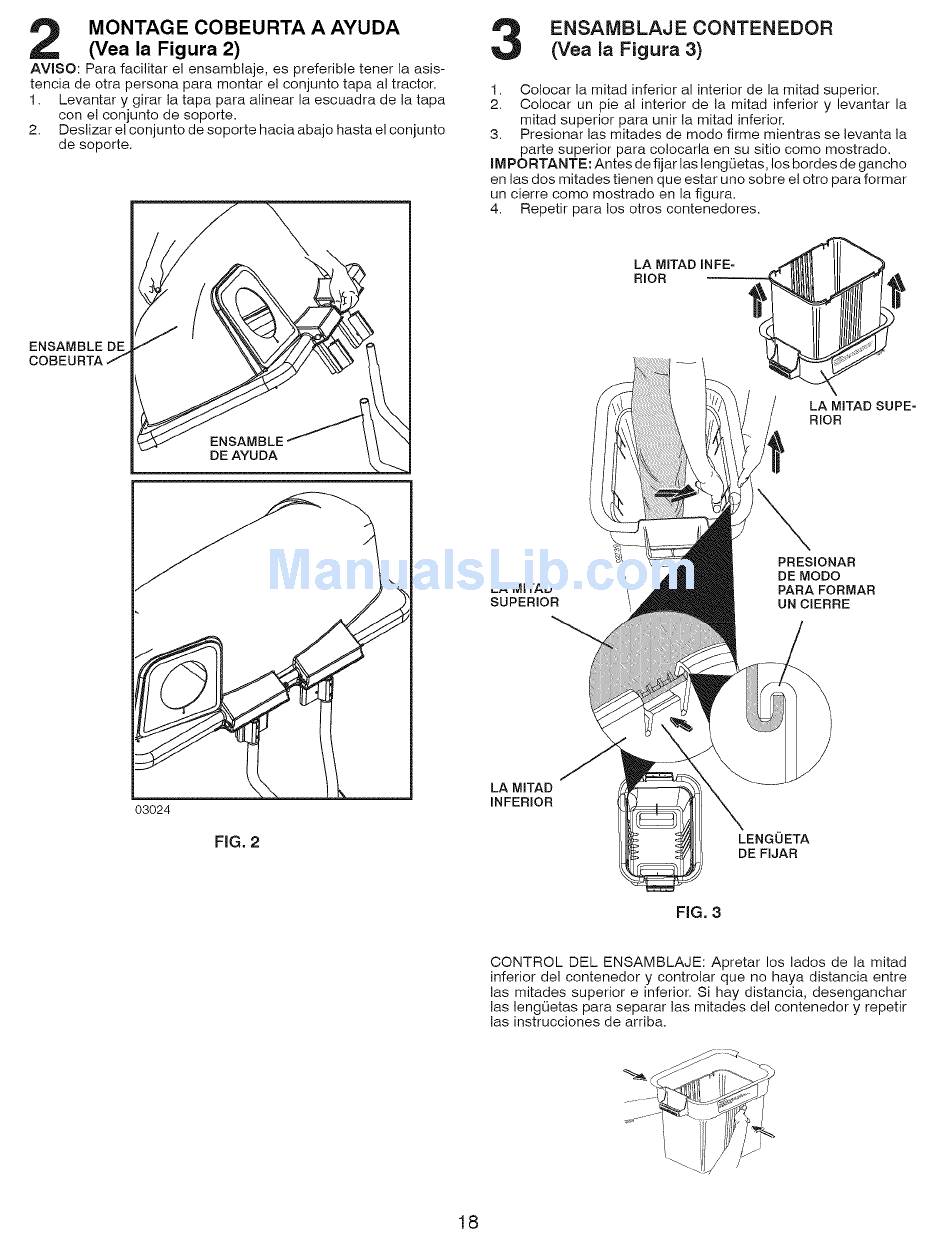

MONTAGE
COBEURTA
A AYUDA
(Vea la Figura 2)
AVISO:
Para facilitar
el ensamblaje,
es preferible
tener la asis-
tencia de otra persona
para montar
el conjunto
tapa al tractor.
1.
Levantar
y girar la tapa para alinear
la escuadra
de la tapa
con el conjunto
de soporte.
2.
Deslizar
el conjunto
de soporte
hacia abajo hasta el conjunto
de soporte.
ENSAMBLE
DE
ENSAMBLE
DE AYUDA
ENSAMBLAJE
CONTENEDOR
(Yea la Figura
3)
1.
Colocar
la mitad
inferior
al interior
de la mitad superior.
2.
Colocar
un pie al interior
de la mitad
inferior
y levantar
la
mitad superior
para unir la mitad
inferior.
3.
Presionar
las mitades
de modo firme mientras
se levanta
la
parte superior
para colocarla
en su sitio como
mostrado.
IMPORTANTE:
Antes de fijar las lengOetas,
los bordes
de gancho
en las dos mitades
tienen
que estar uno sobre el otro para formar
un cierre
come
mestrado
en la figura.
4.
Repetir
para los otros contenedores.
LA MITAD INFE-
RIOR
LA MITAD SUPE-
RIOR
03024
FIG. 2
PRESIONAR
DE MODO
LA MITAD
PARA FORMAR
SUPERIOR
UN ClERRE
LA MITAD
INFERIOR
LENGUETA
DE FIJAR
FIG. 3
CONTROL
DEL
ENSAMBLAJE:
Apretar
los lados de la mitad
inferior
del contenedor
y controlar
que no haya
distancia
entre
ias mitades
superior
e inferior.
Si hay distancia,
desenganchar
las lengQetas
para separar
las mitades
del contenedor
y repetir
las instrucciones
de arriba.
