delapestaSa. Asiente firmemente
laextensi6n del _ .rbol.
Sinembargo,
noesnecesario
apretarla demasiado.
AVlSO: Para extraer laextensi6n del _ .rbol, siga lospasos
anteriores enorden i nverso.
INSTALACION
DE LA HOJA
Consulte
la Figura 9 en la p_.gina 20.
AVlSO:
Se incluye el 228031
con una hoja 40T de 12" x 1".
Se incluye el 228051
con una hoja 40T de 10" x %'.
ADVERTENClA:
Lleve el interruptor
de alimentaci6n
a la
posici6n
OFF (Apagado)
y desenchufe
el cord6n de alimentaci6n
de la fuente de alimentaci6n
cuando cambie
la hoja de la sierra.
ADVERTENClA:
Cuando
reemplace
hojas, verifique
el grosor
estampado
en el cuchillo divisor.
Debe seleccionar
una hoja con
un ancho de corte (via) mayor que el grosor del cuchillo
divisor.
El ancho de corte debe estar marcado
en la hoja o el empaque
de la hoja. Las hojas m_.s delgadas
ocasionar_.n
que la pieza
de trabajo se atasque
durante la operaci6n
de corte.
228051 - cuchillo
divisor de 2.5mm
de grosor. Utilice Qnicamente
para una hoja de 10" de di_.metro con un ancho de corte minimo
de 3.0mm y un grosor de cuerpo
m_.ximo de 2.0mm.
228031 - cuchillo
divisor de 2.5mm
de grosor. Utilice Qnicamente
para una hoja de 12" de di_.metro con un ancho de corte minimo
de 3.0mm y un grosor de cuerpo
m_.ximo de 2.0mm.
Remueva
la tuerca
del _.rbol y la pestaSa de la hoja (Nos. 37
y 38) del _.rbol.
Compruebe
que el di_.metro del _.rbol coincida
con el agujero
de montaje
de la hoja. La sierra de 12", 228031,
se suministra
con una extensi6n
est_.ndar de _.rbol de 1". La sierra de 10",
228051,
se suministra
con una extensi6n
est_.ndar de _.rbol
de %'. Si es necesario,
extraiga
la extensi6n
del _.rbol
incorrecta
usando la Ilave de tuercas
(No. 39) y la Ilave
hexagonal
suministradas.
Monte la extensi6n
del _.rbol necesaria
en el _.rbol; asegQrese
que el _.rbol y la extensi6n
del _.rbol est6n limpios y sin mugre,
astillas, etc. Apriete firmemente
la extensi6n del _.rbol en el _.rbol.
Monte la hoja en la extensi6n
del _.rbol. AsegQrese
que la
hoja est6 montada
de modo que gire en la direcci6n
correcta.
Reinstale la pestaSa y la tuerca del _.rbol. Apriete bien la tuerca.
IMPORTANTE:
La hoja gira hacia la parte frontal de la sierra.
AI instalar
la sierra, asegQrese
que los dientes
est6n orientados
hacia la parte frontal de la sierra.
AVlSO:
No sobreapriete
la tuerca del _.rbol. Use la Ilave del
_.rbol para apretarla
"suficientemente
firme".
MONTAJE
DE LAS
RUEDAS
MANUALES
Consulte
las Figuras
10 y 11 en las p_.ginas 22 y 24.
Ambas ruedas
manuales
son identicas.
Instale y sujete
firmemente
las manijas de las manivelas
(Fig. 11, No. 13)
en las ruedas manuales
(Fig. 11, No. 27).
Las ruedas manuales
se instalan y se fijan en el eje de ajuste
de inclinaci6n
(Fig. 10, No. 4) yen
el eje de ajuste de altura
(Fig. 10, No. 24).
Ponga la cuSa (Fig. 10, No. 6) en la ranura para la cuSa.
Monte la rueda manual en el eje y usando
el tornillo
de
fijaci6n (Fig. 11, No. 28) y teniendo
la cuSa puesta en
el eje. SitQe la rueda manual
en el eje a la mayor distancia
posible sin interferir con el movimiento.
Apriete
el tornillo
de fijaci6n.
Instale
las manillas
de fijaci6n (Fig. 11, No. 23). Inserte
la parte roscada de las manillas
en el extremo
de los ejes.
Aprietelas
suavemente
hasta que topen. Esta es la posici6n
fija. Para soltar, retroceda
la manilla
tres vueltas
completas.
Por ahora no asegure
las ruedas manuales.
AVlSO:
No sobreapriete
las manillas de fijaci6n.
35
VERIFICACION DEL ALINEAMIENTO DE LA MESA
Consulte
las Figuras 3 y 11 en las p_.ginas 35 y 24.
Las sierras se envian de la f_.brica con la mesa ajustada
de
modo que las ranuras de la guia de ingletes queden
paralelas
a la hoja de la sierra. Sin embargo,
a fin de que la sierra
funcione
de manera 6ptima, se sugiere que se revise este
ajuste antes de ponerla
en funcionamiento.
A continuaci6n
se presenta
un metodo sencillo
para revisar
el alineamiento:
Sujete con pernos o abrazaderas
una vara
de espiga o un objeto similar
en la guia de ingletes
(se puede
usar una escuadra
de combinaci6n).
Escoja un diente en la
parte frontal de la hoja y ponga la vara contra
este de modo
que apenas
hagan contacto.
Mueva el mismo
diente hacia
la parte posterior
de la hoja.
Calibre este diente con la vara de espiga.
Si el diente est,.
en la misma
posici6n,
en relaci6n
con la guia de ingletes,
la
mesa est,. paralela con la hoja. En resumen,
las ranuras de
la guia de ingletes
deben estar paralelas
con la hoja. Esto
significa
que cuando se mide la distancia
entre la hoja y la
ranura en la parte frontal y posterior
de la hoja, las distancias
ser_tn iguales (v6ase la Figura 3).
AVlSO"
AsegQrese
de medir la distancia
o hacer la prueba con
el mismo diente de la hoja de la sierra tanto en la posici6n
frontal como en la posterior.
Si es necesario
hacer un ajuste,
proceda
de la siguiente
manera: (Consulte
las Figuras 3 y 11). Afloje los pernos de
cabeza
hexagonal
y las arandelas
de seguridad
(Fig. 11, Nos.
4 y 10) al armario
(Fig. 11, No. 11). Mueva la mesa hasta que
se encuentre
en una posici6n en donde
la hoja de la sierra
quede paralela
con las ranuras de la guia de ingletes.
AVISO: La hoja de la sierra tambien
debe centrarse
dentro de
la abertura
del inserto
de la mesa.
F'T"I
_'."_" _
Parte
_=
=_%_;= _osterior
I_=L =L......
.L J=4
Hola
',
.de la
',
sierra
i
!
!
!
!
!
!
!
L==_
..........................
_
Parte
._
frontal
Ranuras
de la guia de ingletes

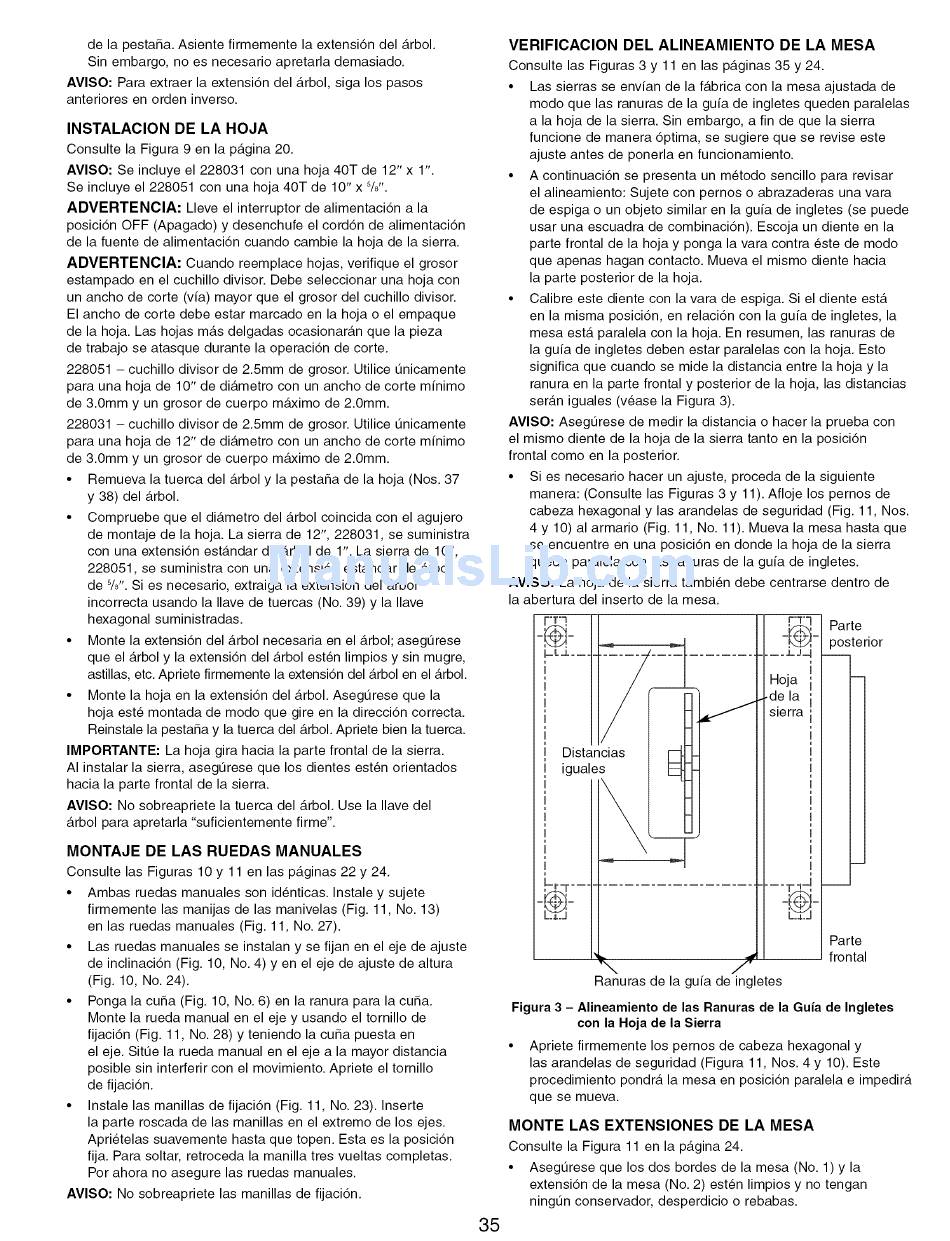

Figura 3 - Alineamiento
de las Ranuras de la Guia de Ingletes
con la Hoja de la Sierra
Apriete firmemente
los pernos
de cabeza
hexagonal
y
las arandelas
de seguridad
(Figura
11, Nos. 4 y 10). Este
procedimiento
pondr_, la mesa en posici6n
paralela
e impedir_.
que se mueva.
MONTE
LAS
EXTENSIONES
DE LA MESA
Consulte
la Figura 11 en la p_.gina 24.
AsegQrese
que los dos bordes de la mesa (No. 1) y la
extensi6n
de la mesa (No. 2) est6n limpios y no tengan
ningQn conservador,
desperdicio
o rebabas.
