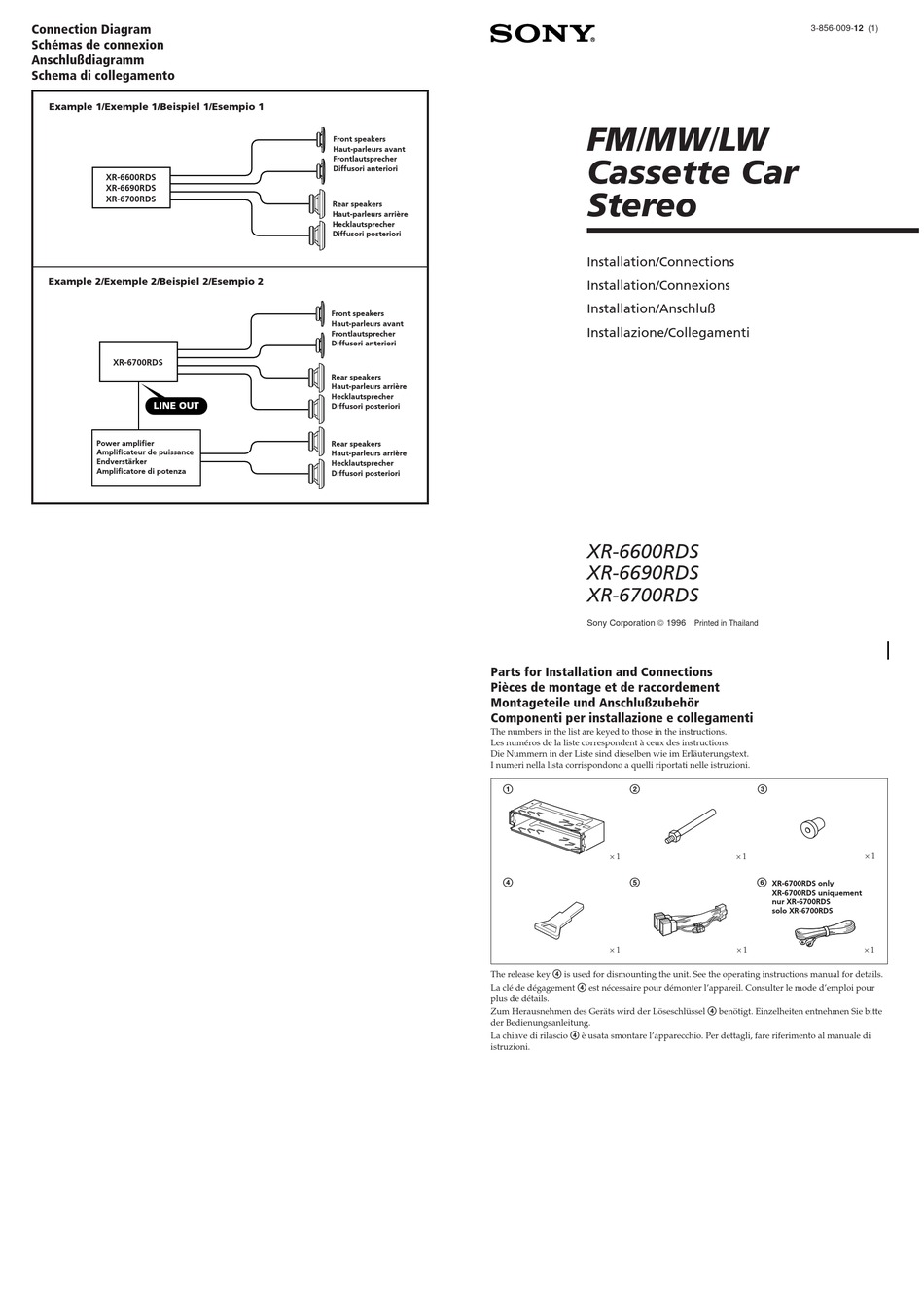

Connection Diagram
Schémas de connexion
Anschlußdiagramm
Schema di collegamento
Example 1/Exemple 1/Beispiel 1/Esempio 1
XR-6600RDS
XR-6690RDS
XR-6700RDS
Example 2/Exemple 2/Beispiel 2/Esempio 2
XR-6700RDS
LINE OUT
Power amplifier
Amplificateur de puissance
Endverstärker
Amplificatore di potenza
Front speakers
Haut-parleurs avant
Frontlautsprecher
Diffusori anteriori
Rear speakers
Haut-parleurs arrière
Hecklautsprecher
Diffusori posteriori
Front speakers
Haut-parleurs avant
Frontlautsprecher
Diffusori anteriori
Rear speakers
Haut-parleurs arrière
Hecklautsprecher
Diffusori posteriori
Rear speakers
Haut-parleurs arrière
Hecklautsprecher
Diffusori posteriori
Parts for Installation and Connections
Pièces de montage et de raccordement
Montageteile und Anschlußzubehör
Componenti per installazione e collegamenti
The numbers in the list are keyed to those in the instructions.
Les numéros de la liste correspondent à ceux des instructions.
Die Nummern in der Liste sind dieselben wie im Erläuterungstext.
I numeri nella lista corrispondono a quelli riportati nelle istruzioni.
1
4
The release key 4 is used for dismounting the unit. See the operating instructions manual for details.
La clé de dégagement 4 est nécessaire pour démonter l'appareil. Consulter le mode d'emploi pour
plus de détails.
Zum Herausnehmen des Geräts wird der Löseschlüssel 4 benötigt. Einzelheiten entnehmen Sie bitte
der Bedienungsanleitung.
La chiave di rilascio 4 è usata smontare l'apparecchio. Per dettagli, fare riferimento al manuale di
istruzioni.
FM/MW/LW
Cassette Car
Stereo
Installation/Connections
Installation/Connexions
Installation/Anschluß
Installazione/Collegamenti
XR-6600RDS
XR-6690RDS
XR-6700RDS
Sony Corporation
1996
Printed in Thailand
2
3
1
1
5
6
1
1
3-856-009-12 (1)
1
XR-6700RDS only
XR-6700RDS uniquement
nur XR-6700RDS
solo XR-6700RDS
1
