Capitolo 2. Installazione periferiche facoltative

Importante: Prima di installare hardware facoltativo, assicurarsi che il server
funzioni correttamente. Avviare il server e assicurarsi che il sistema operativo sia
avviato, se già installato, o che venga visualizzato il codice di errore 19990305, che
indica che non è stato trovato un sistema operativo ma che il server sta
funzionando correttamente. Se il server non funziona correttamente, fare riferimento
a Manuale di manutenzione hardware per informazioni di diagnostica.

Componenti del server

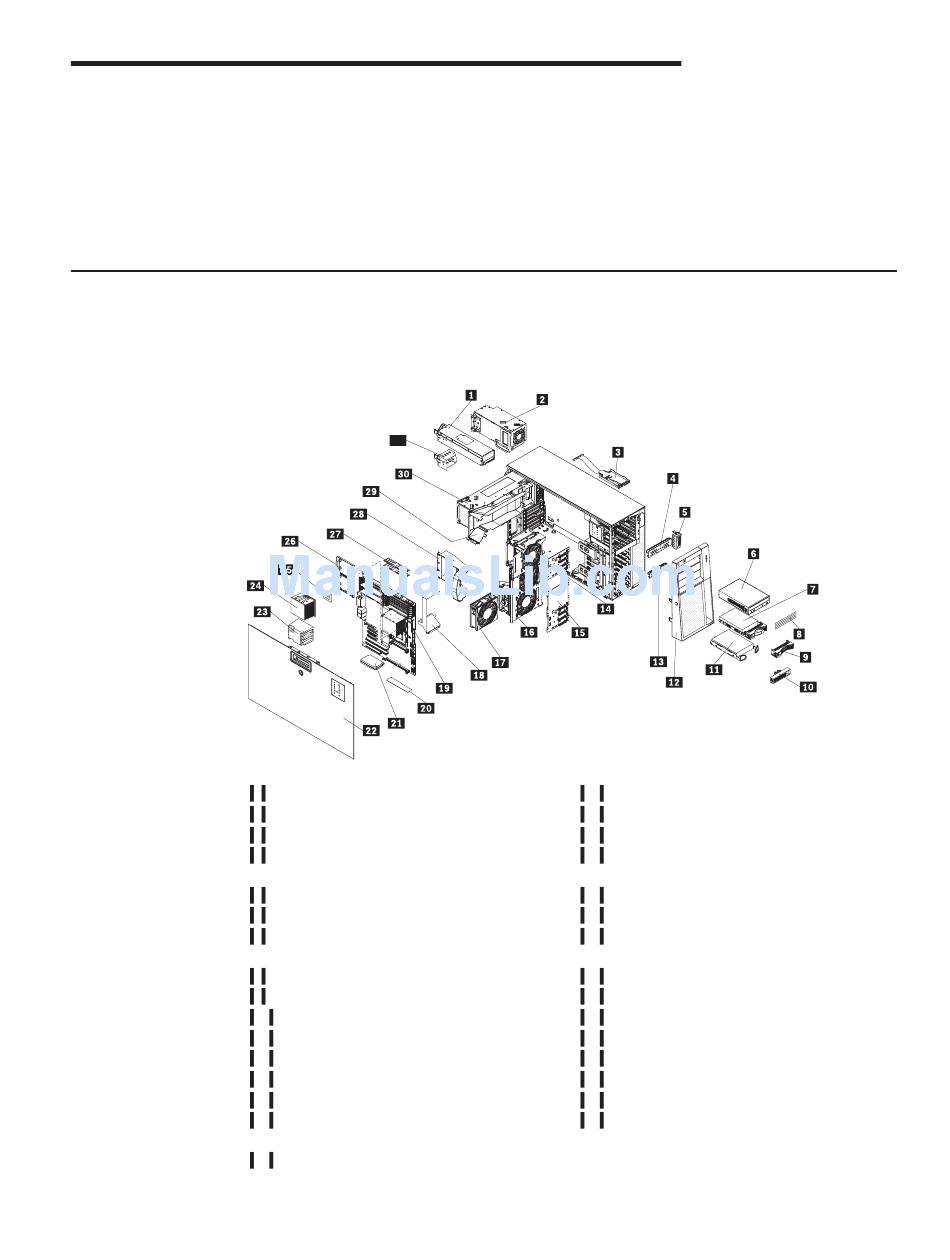

La seguente illustrazione mostra i componenti principali nel server. le illustrazioni in
questo documento possono differire leggermente dal proprio hardware.
© Lenovo 2008, 2009. Portions © IBM Corp. 2007.
31
1
Alimentatore hot-swap (alcuni modelli)
2
Alimentatore fisso (alcuni modelli)
3
Assieme del pannello di controllo
4
Schermo vano unità EMC
5
Gruppo cavi USB
6
unità CD/DVD
7
Unità hot-swap
8
Foglio di rivestimento unità CD/DVD
9
Inserto unità Hot-swap
10
Inserto unità simple-swap
11
Unità simple-swap
12
Frontalino
13
Protezione EMC unità disco fisso
14
Backplane SAS/SATA
15
Piastra posteriore SATA
16
Gruppo ventole
17
Ventola hot-swap
18
Deflettore processore
19
Scheda di sistema
20
ServeRAID 8k-l (TD100) o ServeRAID
8k (TD100x)
21
VRM (voltage regulator module)
22
Coperchio
23
Pannello protettivo dispersore di
calore
24
Dispersore di calore
25
Microprocessore
26
Staffa di blocco dispersore di calore
27
DIMM
28
Staffa di blocco adattatore posteriore
29
Condotto aria DIMM
30
Cassa Alimentatore
31
Pannello protettivo alimentatore
hot-swap
17
