Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
Mètre ruban
Tournevis à lame plate
Niveau
Marteau
Perceuse manuelle ou
électrique
Clé ou pince
Marqueur ou crayon
Ruban adhésif de masquage

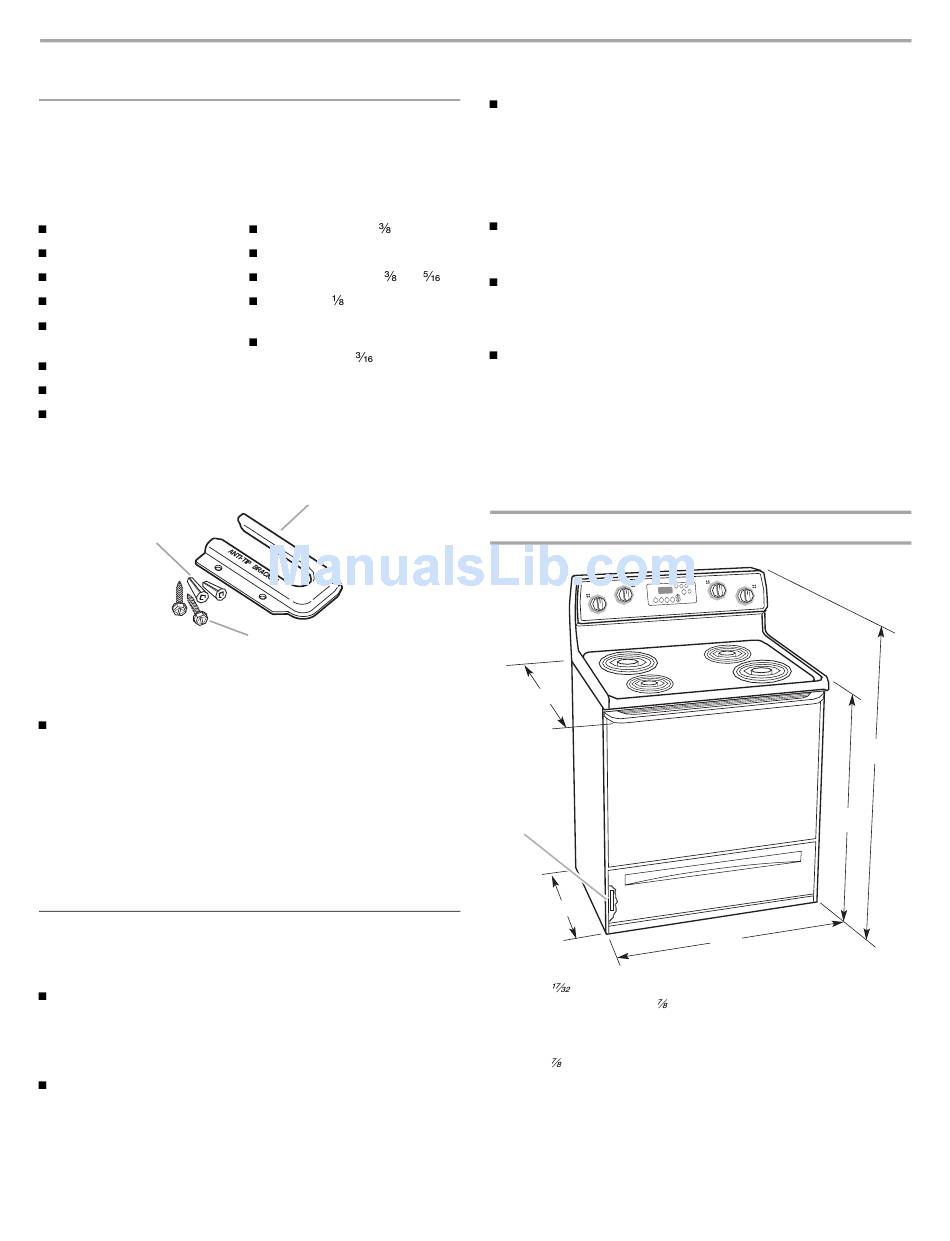

Pièces fournies
Vérifier que toutes les pièces sont présentes.
B
A. Bride antibasculement
B. Ancrages en plastique (2)
C. Vis n° 10 x 1½" (2)
La bride antibasculement doivent être bien fixées au sous-
plancher. L'épaisseur du plancher peut nécessiter des vis
plus longues pour l'ancrage de la bride dans le sous-
plancher. Des vis plus longues sont disponibles auprès de
votre quincaillerie locale.
Pièces nécessaires
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir la section "Spécifications électriques".
Toutes les connexions électriques doivent être effectuées par un
électricien qualifié et certifié.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
C'est à l'installateur qu'incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l'appareil. La plaque signalétique
est située sur le châssis du four, derrière le panneau du tiroir
de remisage.
La cuisinière doit être installée à un endroit pratique dans la
cuisine.
10

EXIGENCES D'INSTALLATION

Clé à cliquet de "
Tourne-écrou de ¼"
Tourne-écrou de " et
Foret de " (3,2 mm) (pour
planchers de bois)
Foret à maçonnerie à pointe
carburée de " (4,8 mm)
(pour planchers en béton/
céramique)
A
C
Afin de supprimer le risque de brûlures ou d'incendie en se
penchant au-dessus des unités de surface chauffées, le
rangement en armoire au-dessus des unités de surface doit
être évité. Si le rangement en armoire est envisagé, le risque
peut être réduit par l'installation d'une hotte de cuisine
opérant horizontalement sur un minimum de 5" (12,7 cm) au-
delà du bas des placards.
Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions constituent
les valeurs minimales des dégagements de séparation.
"
La bride antibasculement de plancher doit être installée. Pour
l'installation de la bride antibasculement expédiée avec la
cuisinière, voir la section "Installation de la bride
antibasculement".
Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section "Spécifications électriques".
IMPORTANT : Pour éviter tout dommage, consulter le
constructeur ou le fabricant du placard pour déterminer si les
matériaux utilisés ne subiront pas un changement de couleur, une
déstratification ou d'autres dommages. Ce four a été conçu
conformément aux exigences UL et aux normes de la CSA
International; il respecte la température maximale autorisée pour
les placards en bois : 194°F (90°C).
Dimensions du produit
A
F
E
A. 27 " (69,9 cm) de profondeur avec la poignée
B. Hauteur hors-tout 46 " (119,1 cm) avec les pieds de
nivellement complètement vissés*
C. Hauteur de la table de cuisson 36" (91,4 cm) avec les pieds de
nivellement complètement vissés*
D. 29 " (75,9 cm) de largeur
E. 25" (63,5 cm) de profondeur
F. Plaque signalétique (située sur le côté gauche du châssis du
four derrière le panneau du tiroir de remisage)
*La cuisinière peut être soulevée d'environ 1" (2,5 cm) en ajustant
les pieds de nivellement.
B
C
D
