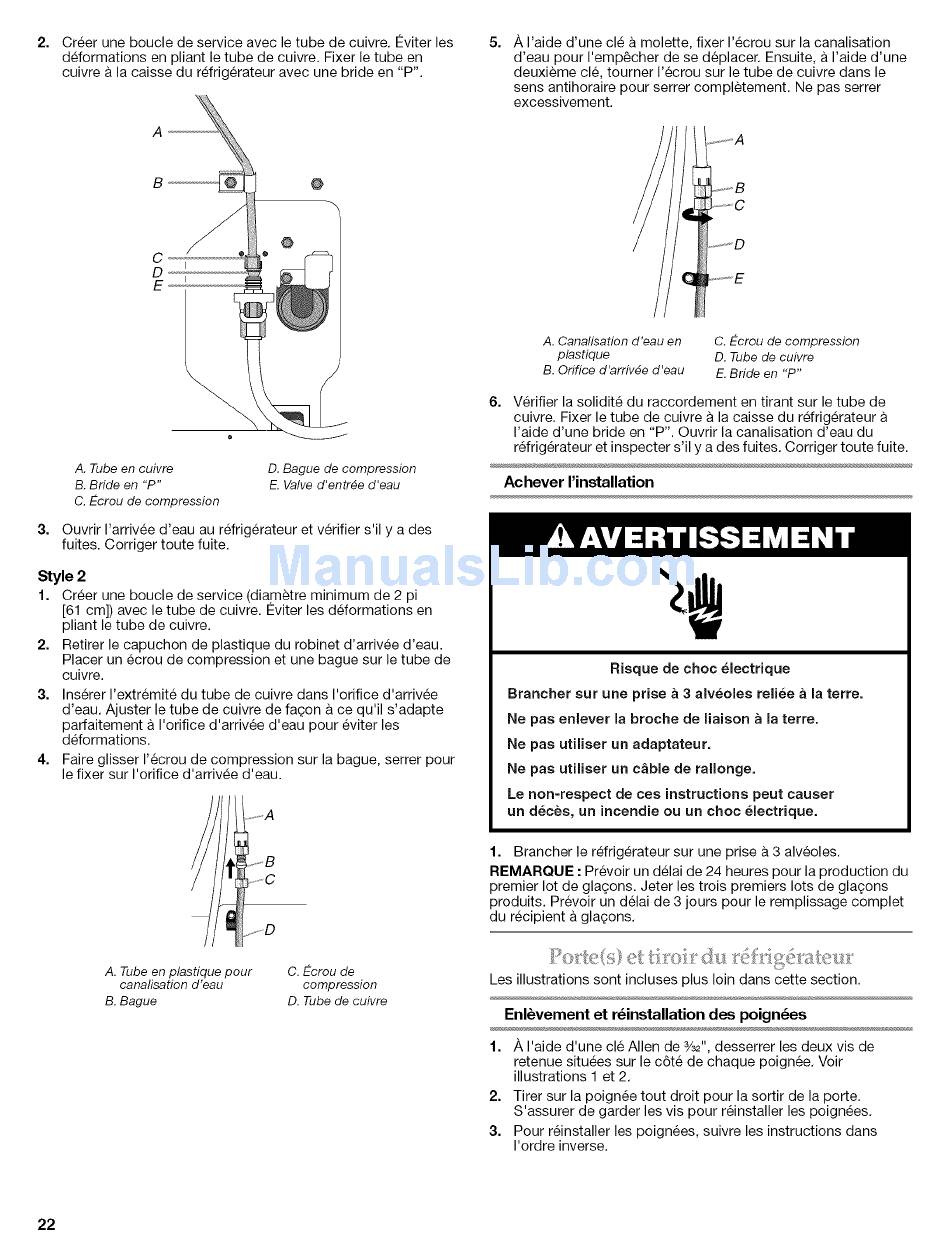

2=
Creer une boucle de service avec le tube de cuivre. €:viter les
deformations
en pliant le tube de cuivre. Fixer le tube en
cuivre a la caisse du refrigerateur avec une bride en "P".
5=
,A, I 'aide d'une cle & molette, fixer I'ecrou sur la canalisation
d'eau pour I'emp_cher de se deplacer. Ensuite, a I'aide d'une
deuxieme cle, tourner I'ecrou sur le tube de cuivre dans le
sens antihoraire pour serrer completement.
Ne pas serrer
excessivement.
@
A. Tube en cuivre
B. Bride en "P"
C. Ecrou de compression
D. Bague de compression
E. Valve d'entr_e d'eau
3. Ouvrir I'arrivee d'eau au refrigerateur et v@ifier s'il y a des
fuites. Corriger toute fuite.
Style 2
1. Creer une boucle de service (diametre minimum de 2 pi
[61 cm]) avec le tube de cuivre. Eviter les deformations
en
pliant le tube de cuivre.
2. Retirer le capuchon de plastique du robinet d'arrivee d'eau.
Placer un ecrou de compression
et une bague sur le tube de
cuivre.
3. Ins@er I'extremite du tube de cuivre dans I'orifice d'arrivee
d'eau. Ajuster le tube de cuivre de fat;on ace qu'il s'adapte
parfaitement a I'orifice d'arrivee d'eau pour eviter les
deformations.
4. Faire glisser I'ecrou de compression sur la bague, serrer pour
le fixer sur I'orifice d'arrivee d'eau.
A, Canalisation
d'eau en
plastique
B, Orifice d'arriv_e d'eau
C. Ecrou de compression
D. Tube de cuivre
E. Bride en "P"
6. V@ifier la solidite du raccordement
en tirant sur le tube de
cuivre. Fixer le tube de cuivre a la caisse du refrig@ateur
I'aide d'une bride en "P". Ouvrir la canalisation d'eau du
refrig@ateur et inspecter s'il y a des fuites. Corriger toute fuite.
Achever
rinstallation
Risque de choc electrique
Brancher
sur une prise a 3 alveoles
reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser
un adaptateur.
Ne pas utiliser
un cable de rallonge.
Le non-respect
de ces instructions peut causer
un d_ces, un incendie ou un choc _lectrique.
1. Brancher le refrig@ateur sur une prise & 3 alveoles.
REMARQUE : Prevoir un delai de 24 heures pour la production du
premier lot de gla(_ons. Jeter les trois premiers lots de glagons
produits. Prevoir un delai de 3 jours pour le remplissage complet
du recipient a glagons.
A. Tube en p_sfique
pour
canalisafion
d'eau
B. Bague
C. Ecrou de
compression
D. Tube de cuivre
Les illustrations sont incluses plus loin dans cette section.
Enl_vement
et r_installation
des poign_es
1. ,&, I 'aide d'une cle Allen de 3 ,,
Y= , desserrer les deux vis de
retenue situees sur le c6te de chaque poignee. Voir
illustrations 1 et 2.
2. Tirer sur la poignee tout droit pour la sortir de la porte.
S'assurer de garder les vis pour reinstaller les poignees.
3. Pour reinstaller les poignees, suivre les instructions dans
I'ordre inverse.
22
