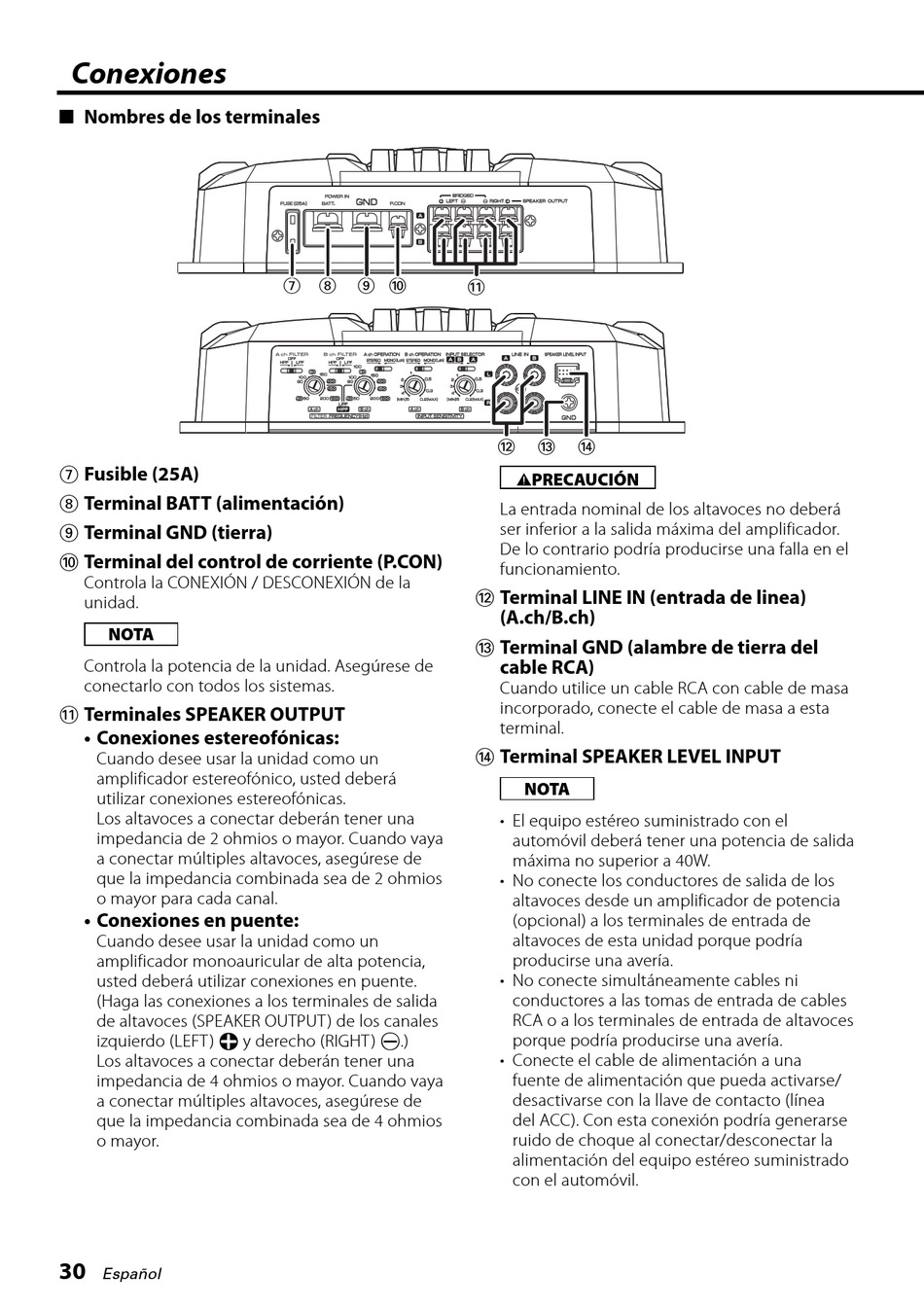

Conexiones

■ Nombres de los terminales
7 Fusible (25A)
8 Terminal BATT (alimentación)
9 Terminal GND (tierra)
0 Terminal del control de corriente (P.CON)
Controla la CONEXIÓN / DESCONEXIÓN de la
unidad.
NOTA
Controla la potencia de la unidad. Asegúrese de
conectarlo con todos los sistemas.
! Terminales SPEAKER OUTPUT
• Conexiones estereofónicas:
Cuando desee usar la unidad como un
amplificador estereofónico, usted deberá
utilizar conexiones estereofónicas.
Los altavoces a conectar deberán tener una
impedancia de 2 ohmios o mayor. Cuando vaya
a conectar múltiples altavoces, asegúrese de
que la impedancia combinada sea de 2 ohmios
o mayor para cada canal.
• Conexiones en puente:
Cuando desee usar la unidad como un
amplificador monoauricular de alta potencia,
usted deberá utilizar conexiones en puente.
(Haga las conexiones a los terminales de salida
de altavoces (SPEAKER OUTPUT) de los canales
izquierdo (LEFT) 9 y derecho (RIGHT) ·.)
Los altavoces a conectar deberán tener una
impedancia de 4 ohmios o mayor. Cuando vaya
a conectar múltiples altavoces, asegúrese de
que la impedancia combinada sea de 4 ohmios
o mayor.
30
Español
7 8
9 0
!
@
#
$
PRECAUCIÓN
2
La entrada nominal de los altavoces no deberá
ser inferior a la salida máxima del amplificador.
De lo contrario podría producirse una falla en el
funcionamiento.
@ Terminal LINE IN (entrada de linea)
(A.ch/B.ch)
# Terminal GND (alambre de tierra del
cable RCA)
Cuando utilice un cable RCA con cable de masa
incorporado, conecte el cable de masa a esta
terminal.
$ Terminal SPEAKER LEVEL INPUT
NOTA
• El equipo estéreo suministrado con el
automóvil deberá tener una potencia de salida
máxima no superior a 40W.
• No conecte los conductores de salida de los
altavoces desde un amplificador de potencia
(opcional) a los terminales de entrada de
altavoces de esta unidad porque podría
producirse una avería.
• No conecte simultáneamente cables ni
conductores a las tomas de entrada de cables
RCA o a los terminales de entrada de altavoces
porque podría producirse una avería.
• Conecte el cable de alimentación a una
fuente de alimentación que pueda activarse/
desactivarse con la llave de contacto (línea
del ACC). Con esta conexión podría generarse
ruido de choque al conectar/desconectar la
alimentación del equipo estéreo suministrado
con el automóvil.
