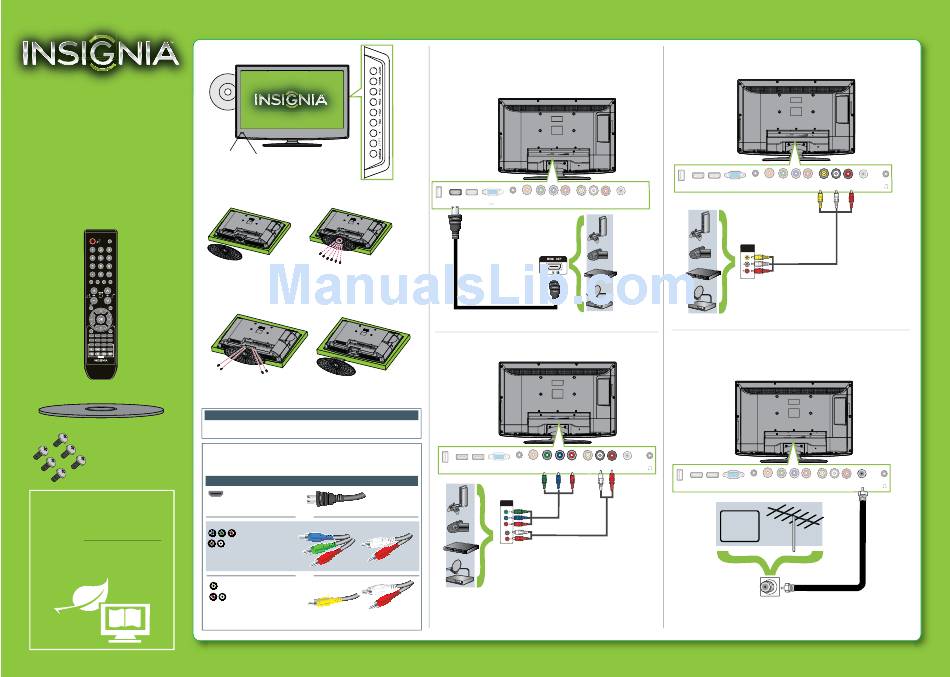

Insignia NS-29LD120A13 Manual D'installation Rapide

Téléviseur ACL avec lecteur DVD de 29 po
GUIDE
D'INSTALLATION
RAPIDE
NS-29LD120A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité.
Nous espérons que vous apprécierez la qualité et la
fiabilité de ce produit pendant plusieurs années.
_______________________________
POWER
INPUT
RECALL
TV DVD HDMI VIDEO
TV-MENU
HOME INFO*
CCD MTS/SAP FAVORITE ZOOM
PICTURE AUDIO SLEEP CH-LIST
SETUP TOP
MENU MENU SUBTITLE
AUDIO
DVD
NS-RC05A-13
Télécommande avec 2 piles de type AAA
Socle du téléviseur
Vis B4 (longueur de 16 mm) (6)
NOUS SOMMES POUR
L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec
l'appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans le
champ Product Search (Recherche du produit),
puis cliquez sur Search (Recherche).
Face avant
Témoin
Capteur de
d'alimentation
télécommande
Installation du socle
1 Placer délicatement l'écran du téléviseur avec lecteur DVD sur une surface propre et
matelassée afin d'éviter les rayures et les dégâts matériels.
2 Fixer le socle à son axe sur le téléviseur à l'aide des six vis fournies.
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur avec lecteur DVD sur une surface propre et
matelassée afin d'éviter les rayures et les dégâts matériels.
2 Retirer les quatre vis de fixation de l'axe du socle au téléviseur, puis extraire l'axe.
3 Fixer le support de montage mural à l'appareil à l'aide des trous de montage au dos de
l'appareil. Afin d'accrocher l'appareil correctement, consulter les instructions fournies
avec le support de montage mural.
Avertissement
Un montage mural de cet appareil ne peut se faire qu'avec un support de montage
mural homologué UL.
Identification des câbles
Ce téléviseur avec lecteur DVD a plusieurs types de connexions disponibles pour y connecter des
périphériques. Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion
disponible.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
OU
Meilleure
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser la prise HDMI 2/DVI pour connecter un périphérique DVI au téléviseur. Il faut toutefois
utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
récepteur câble ou satellite, d'un caméscope ou d'une
console de jeux vidéo
Utilisation d'un câble HDMI (optimale)
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN PC / DVI PC / DVI AUDIO IN DIGITAL OUTPUT OUTPUT DIGITAL Y COMPONENT IN COMPONENT IN P P VIDEO VIDEO AV IN AV IN L - AUDIO - R L - AUDIO - R ANT / CABLE ANT / CABLE
B R
COMPONENT IN COMPONENT IN AV IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 2 / DVI HDMI 2 / DVI AUDIO IN AUDIO IN OUTPUT OUTPUT Y Y P P P P VIDEO VIDEO L - AUDIO - R L - AUDIO - R
B B R R
Remarque : Câble non fourni.
Utilisation de câbles à composantes (meilleure)
COMPONENT IN COMPONENT IN AV IN AV IN
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA PC / DVI PC / DVI AUDIO IN AUDIO IN DIGITAL DIGITAL OUTPUT OUTPUT Y B P P R VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE ANT / CABLE
COMPONENT IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN AUDIO IN OUTPUT OUTPUT
Y P B P R VIDEO VIDEO L - AUDIO - R
AUDIO/VIDEO
OUT
Remarque : Les câbles ne sont pas inclus.
Utilisation d'un câble composite (bonne)
PC / DVI PC / DVI
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN AUDIO IN
COMPONENT IN COMPONENT IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN AUDIO IN OUTPUT OUTPUT Y Y
ANT / CABLE ANT / CABLE
AUDIO/VIDEO
OUT
Remarque : Câble non fourni.
Connexion à la prise murale de l'antenne ou du câble
Connecter un câble coaxial (non fourni) à la prise d'entrée antenne/câble (ANT/CABLE IN) au
dos du téléviseur et à la prise murale de l'antenne ou de la télévision câblée.
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN PC / DVI PC / DVI AUDIO IN OUTPUT DIGITAL DIGITAL OUTPUT
ANT / CABLE ANT / CABLE
COMPONENT IN COMPONENT IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA AUDIO IN AUDIO IN OUTPUT OUTPUT
Y Y P P
CÂBLE
Remarque : Câble non fourni.
DIGITAL DIGITAL COMPONENT IN COMPONENT IN AV IN AV IN
OUTPUT OUTPUT Y P B R P VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE ANT / CABLE
AV IN
P P P P VIDEO L - AUDIO - R ANT / CABLE ANT / CABLE
B B R R
COMPONENT IN COMPONENT IN AV IN AV IN
Y B P P R VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE ANT / CABLE
AV IN AV IN
B B P P R R VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE
