Allen + Roth 67124W-6101 Manual

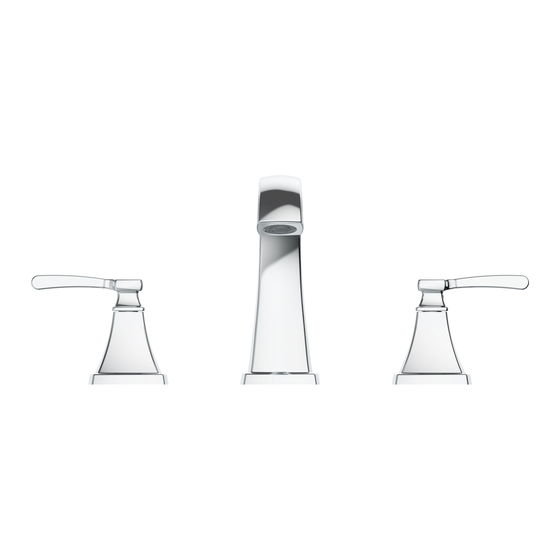

Widespread bath faucet
Quick Links
ALLEN + ROTH and logo design are
trademarks or registered trademarks of LF, LLC.
All rights reserved.
Serial Number
Purchase Date
Thank you for purchasing this ALLEN + ROTH product.
Questions, problems or missing parts?
Before returning, contact us on:
866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
SG25615
MODEL #67124W-6104/67124W-6101
/67124W-612707/67124W-617001
WIDESPREAD BATH FAUCET
ATTACH YOUR RECEIPT HERE
1
ITEM #2517113/3808630
/3808647/3808616/3808607
/67124W-614408
Español p. 12
Related Manuals for Allen + Roth 67124W-6101
Summary of Contents for Allen + Roth 67124W-6101
- Page 1 Español p. 12 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Thank you for purchasing this ALLEN + ROTH product. Questions, problems or missing parts? Before returning, contact us on: 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
- Page 2 TABLE OF CONTENTS Package Contents..........................Safety Information..........................Preparation............................. Assembly Instructions..........................Pop-up drain Instructions........................Operating Instructions..........................Care and Maintenance........................... Troubleshooting............................Warranty..............................Replacement Parts List..........................
- Page 3 PACKAGE CONTENTS PART DESCRIPTION QUANTITY Faucet Handle assembly Quick install nut Quick connecting assembly Pop-up assembly...
- Page 4 SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate, or install the product. WARNING • Follow the installation instructions carefully. Proper installation is the installer’s responsibility. • Failure to follow correct installation procedures can result in the faucet being loose, which can result in serious injury.
- Page 5 ASSEMBLY INSTRUCTIONS 2. Secure the faucet assembly to the sink with the quick install nut (C) provided. Push up the quick install nut (C) to sink and hand-turn to tighten. Note: Do not use wrench as overtightening will damage plastic nuts. Sink Push Screw...
- Page 6 ASSEMBLY INSTRUCTIONS 4. Secure the handle assembly to the sink with the Sink quick install nuts (C) provided. Push up the quick install nuts (C) to sink and hand-turn to tighten. Note: Do not use wrench as overtightening will damage plastic nuts. Push Sink Screw...
- Page 7 ASSEMBLY INSTRUCTIONS 5. Attach the T-union (2) to the Spout (1) connection, the hot faucet handle (3) connection,and cold faucet handle (4) connection. Push until the connections snap together. Pull down moderately to ensure the connection has been made. Click Click Click 6.
- Page 8 POP-UP DRAIN INSTRUCTIONS 1. Remove the bottom gasket (3) and nut (4) from the top gasket (1) and pop-up body (2). 2. Insert the pop-up body (2) into the sink. Ensure that the top gasket (1) rests securely between the top of the sink and the top of the pop-up body (2).
- Page 9 OPERATING INSTRUCTIONS 1. Flushing and checking for leaks： Important: After installation is complete, remove the aerator (1) from the faucet with a coin (2) to flush the water lines. Turn on the water supply and allow both hot and cold water to run for at least one minute each. This flushes away any debris that could cause damage to internal parts.
- Page 10 CARE AND MAINTENANCE • Clean carefully by gently wiping with a grit-free damp cloth. • Use only mild soap with water. • Never use acids, harsh chemicals, or abrasive detergents to clean the faucet surface. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION There are leaks The bonnet nut has come loose and Tighten the bonnet nut.
- Page 11 WARRANTY This faucet has been manufactured under the highest standard of workmanship. All parts of this faucet are warranted to be free from leaks or drips during domestic use for as long as the original purchaser owns this product. THIS EXCLUDES INDUSTRIAL, COMMERCIAL, OR BUSINESS USE. The manufacturer will replace FREE OF CHARGE, under the warranty conditions the entire unit or any part (at our option) which proves defective in material and/or workmanship under normal installation, use and service.
- Page 12 ARTÍCULO #2517113/3808630 /3808647/3808616/3808607 MODELO #67124W-6104/67124W-6101 /67124W-612707/67124W-617001 ALLEN + ROTH y el diseño del logotipo /67124W-614408 son marcas comerciales o marcas comerciales registradas de LF, LLC. Todos los derechos reservados. GRIFO PARA BAÑO DE MANIJAS SEPARADAS Número de serie Fecha de compra Gracias por comprar este producto ALLEN + ROTH.
- Page 13 ÍNDICE Contenido del paquete..........................Información de seguridad........................Preparación............................. Instrucciones de ensamblaje........................Instrucciones para el drenaje emergente....................19 Instrucciones de funcionamiento......................Cuidado y mantenimiento........................Solución de problemas..........................Garantía..............................Lista de piezas de repuesto........................
- Page 14 CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Grifo Ensamblaje de la llave Tuerca de instalación rápida Ensamblaje de conexión rápida Ensamblaje emergente...
- Page 15 INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. ADVERTENCIA • Siga atentamente las instrucciones de instalación. El instalador tiene la responsabilidad de realizar una instalación adecuada. • Si no sigue los procedimientos correctos de instalación, el grifo puede soltarse y provocar lesiones graves.
- Page 16 INSTRUCCIONES DE ENSAMBLAJE 2. Asegure el ensamblaje del grifo al lavamanos con la tuerca de instalación rápida (C) proporcionada. Empuje hacia arriba la tuerca de instalación rápida (C) en el lavamanos y gire a mano para apretar. Nota: no utilice una llave inglesa, ya que apretar demasiado puede dañar las tuercas de plástico.
- Page 17 INSTRUCCIONES DE ENSAMBLAJE 4. Asegure el ensamblaje de las manijas al lavamanos con las tuercas de instalación rápida (C) Lavamanos proporcionadas. Empuje hacia arriba la tuerca de instalación rápida (C) en el lavamanos y gire a mano para apretar. Nota: no utilice una llave inglesa, ya que apretar demasiado puede dañar las tuercas de plástico.
- Page 18 INSTRUCCIONES DE ENSAMBLAJE 5. Conecte la unión en T (2) a la conexión de la boquilla (1), la conexión del mango del grifo de agua caliente (3) y la conexión del mango del grifo de agua fría (4). Empuje hasta que las conexiones encajen. Jale suavemente hacia abajo para asegurarse de que la conexión esté...
- Page 19 INSTRUCCIONES PARA EL DRENAJE EMERGENTE 1. Retire el empaque inferior (3) y la tuerca (4) del empaque superior (1) y el cuerpo emergente (2). 2. Inserte el cuerpo emergente (2) en el lavamanos. Asegúrese de que el empaque superior (1) se asiente de manera segura entre la parte superior del lavamanos y la parte superior del cuerpo emergente (2).
- Page 20 INSTRUCCIONES DE FUNCIONAMIENTO 1. Descarga y revisión de fugas: Importante: una vez que finalice la instalación, retire el aireador (1) del grifo con una moneda (2) para descargar las tuberías de agua. Abra el suministro de agua y deje que corra al menos durante un minuto tanto agua caliente como agua fría.
- Page 21 CUIDADO Y MANTENIMIENTO • Limpie cuidadosa y suavemente con un paño limpio. • Lave solo con agua y jabón suave. • Nunca limpie la superficie con ácidos, agentes químicos fuertes ni detergentes abrasivos. SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA Hay filtraciones La tuerca ciega se aflojó...
- Page 22 GARANTÍA Este grifo ha sido fabricado bajo los estándares de mano de obra más elevados. Todas las piezas de este grifo están garantizadas contra fugas o goteos durante el uso doméstico mientras lo posea el propietario original. ESTO EXCLUYE EL USO INDUSTRIAL, COMERCIAL O EN OFICINA. El fabricante reemplazará...
