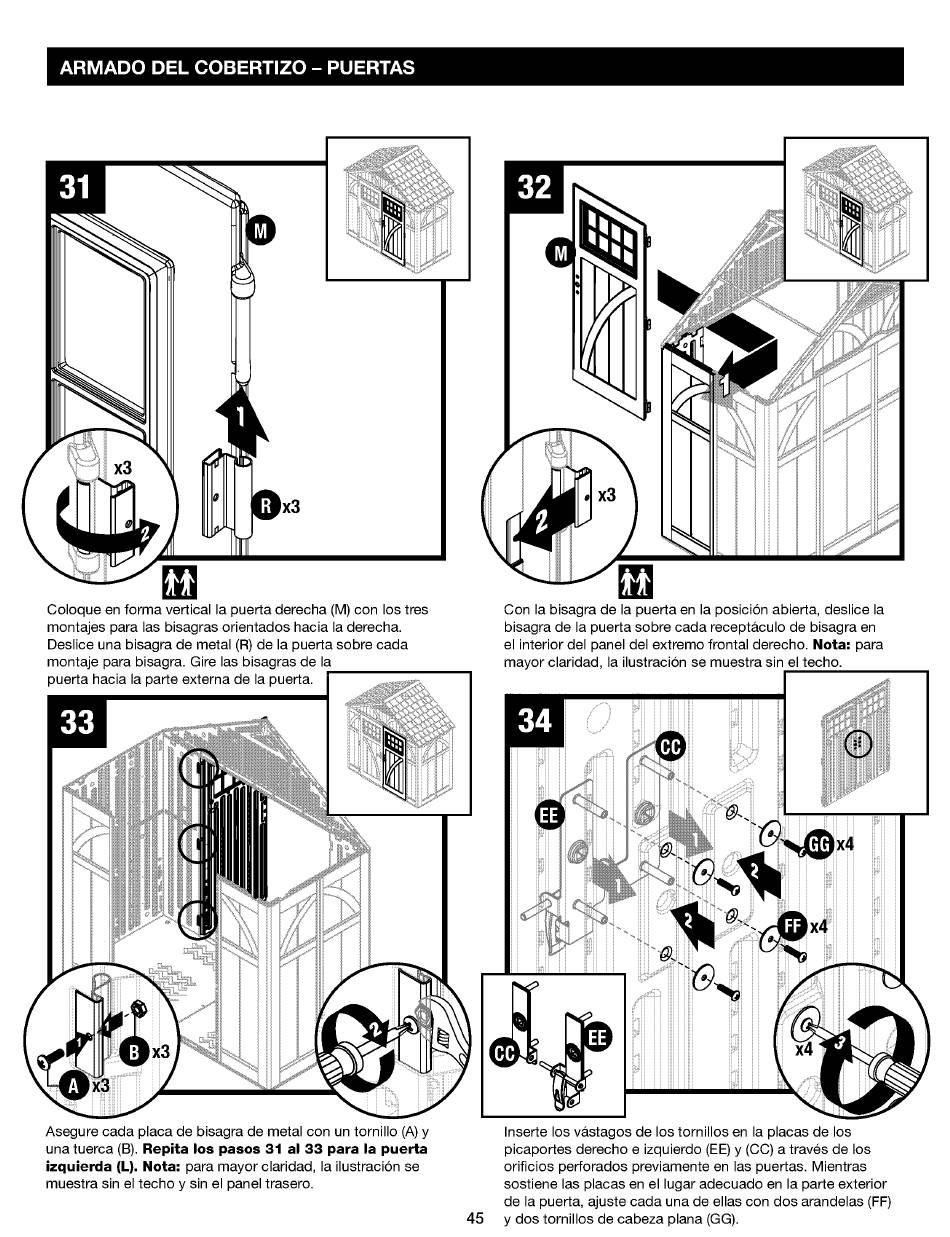

ARMADO DEL COBERTIZO
Coloque en forma vertical Ia puerta derecha
montajes para las bisagras orientados hacia Ia derecha.
Deslice una bisagra de metal (R) de Ia puerta sobre cada
montaje para bisagra. Gire Ias bisagras de Ia
puerta hacia Ia parte externa
33
x3
Asegure cada placa de bisagra de metal con un tornillo (A) y
una tuerca (B). Repita Ios pasos 31 al 33 para la puerta
izquierda (L). Nota: para mayor claridad, la ilustraciön se
muestra sin eI techo y sin eI panel trasero.
- PUERTAS
If(Q
x3
(M) con Ios tres
de Ia puerta.
32
x3
Con Ia bisagra de Ia puerta en Ia posiciön
bisagra de Ia puerta sobre cada receptåculo de bisagra en
eI interior del panel del extremo frontal
mayor claridad, Ia ilustraciön
34
Inserte Ios våstagos de Ios tornillos
picaportes derecho e izquierdo (EE) y (CC) a través de los
orificios perforados previamente en las puertas. Mientras
sostiene las placas en el lugar adecuado en Ia parte exterior
de la puerta, ajuste cada una de ellas con dos arandelas (FF)
45 y dos tornillos de cabeza plana (GG).
abierta, deslice
derecho. Nota:
se muestra sin eI techo.
cc
x4
x4
x4
en Ia placas de Ios
Ia
para
