Gicleurs pour gaz naturel pour brûleurs à flamme TripleTier
Position du brûleur Capacité
thermique du
brûleur
Côté avant gauche 12 200 BTU/h
(brûleur externe
®
TripleTier )
Côté avant gauche 2 800 BTU/h
(brûleur interne
®
TripleTier )
7. Réinstaller la plaque de brûleur, la tête de brûleur et le
chapeau de brûleur.
8. Placer les gicleurs pour propane dans le sachet de plastique,
pour réutilisation ultérieure; conserver ces pièces avec les
documents et manuels.

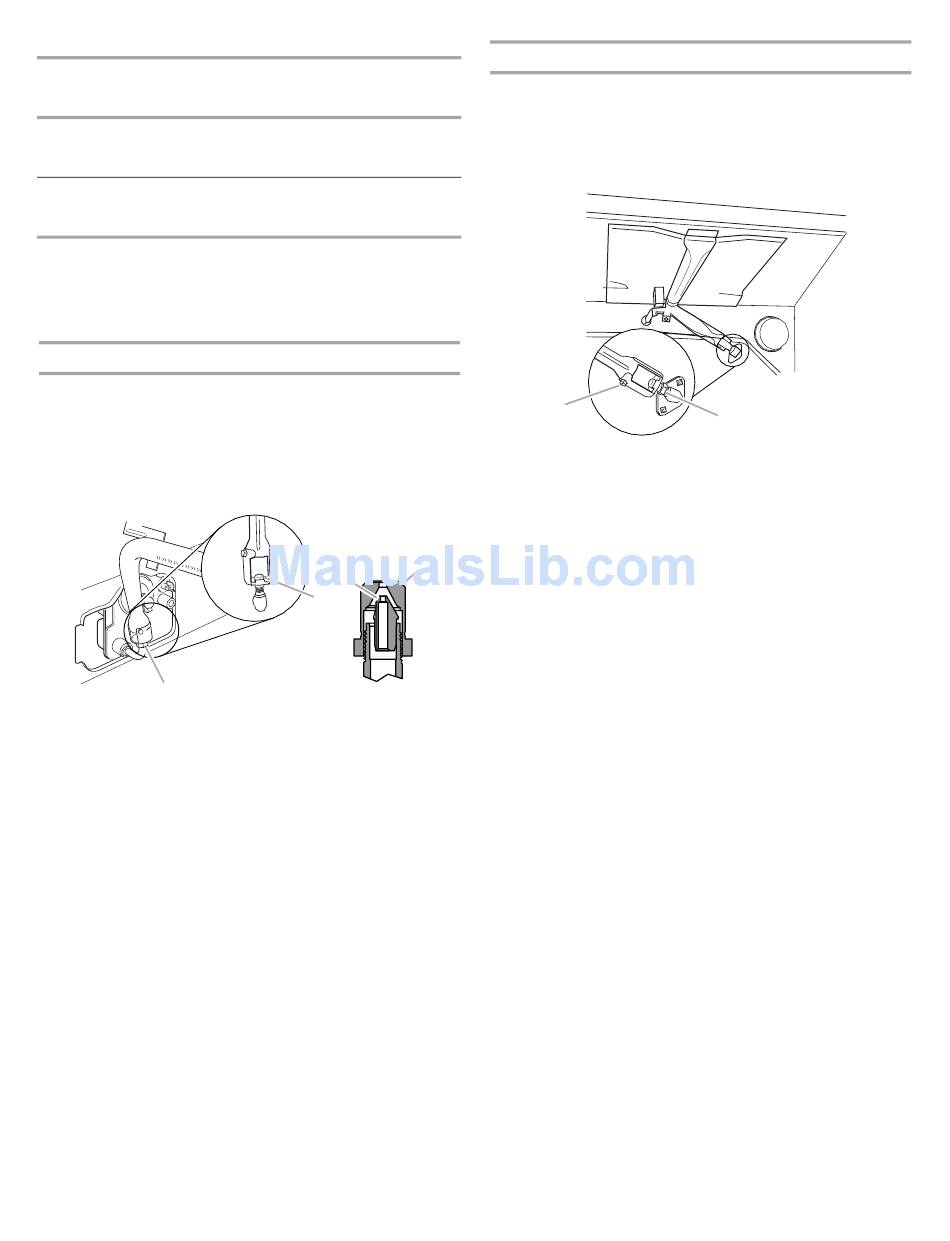

Conversion du brûleur de cuisson au four
1. Ôter les grilles du four.
2. Avec une clé mixte de ½", desserrer l'injecteur femelle pour
l'écarter de la broche (environ 2 à 2½ tours). Il ne sera pas
possible de régler correctement les flammes sur le brûleur de
cuisson au four si cette conversion n'est pas exécutée. Voir la
section "Réglage des flammes sur le brûleur de cuisson au
four" dans la section "Système d'allumage électronique".
A
A. Injecteur femelle
B. Broche
®
Taille
1. Avec une clé mixte de ½", desserrer l'injecteur femelle pour
1,70 mm
0,70 mm
2. Réinstaller le tiroir-réchaud ou le tiroir de remisage. Voir la
3. Achever l'installation. Voir les sections "Raccordement à la
A
B
A
Conversion du brûleur du gril
l'écarter de la broche (environ 2 à 2½ tours). Il ne sera pas
possible de régler correctement les flammes sur le brûleur du
gril si cette conversion n'est pas exécutée. Voir la section
"Réglage des flammes sur le brûleur du gril" dans la section
"Système d'allumage électronique".
A
A. Vis de blocage
B. Injecteur femelle
section "Réinstallation des grilles du four et du tiroir-réchaud
ou du tiroir de remisage" pour des instructions.
canalisation de gaz" et "Système d'allumage électronique".
Il est très important de vérifier l'établissement de flammes
correctes sur les brûleurs de la table de cuisson et le brûleur
de cuisson au four. Les flammes d'un brûleur alimenté au gaz
naturel ne comportent pas une pointe jaune.
IMPORTANT : Il peut être nécessaire de modifier le réglage
de la position "LO" (débit thermique minimum) des flammes
pour chaque brûleur de la table de cuisson.
B
43
