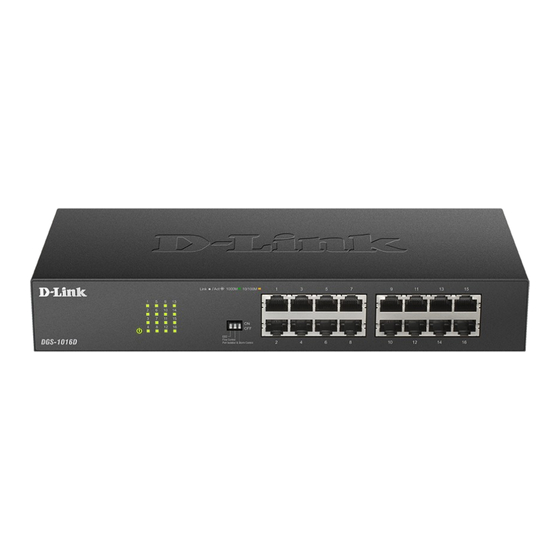

D-Link DGS-1016D Quick Installation Manual
16 1000base-t ports configurable switch with dip switch
Related Manuals for D-Link DGS-1016D
Summary of Contents for D-Link DGS-1016D

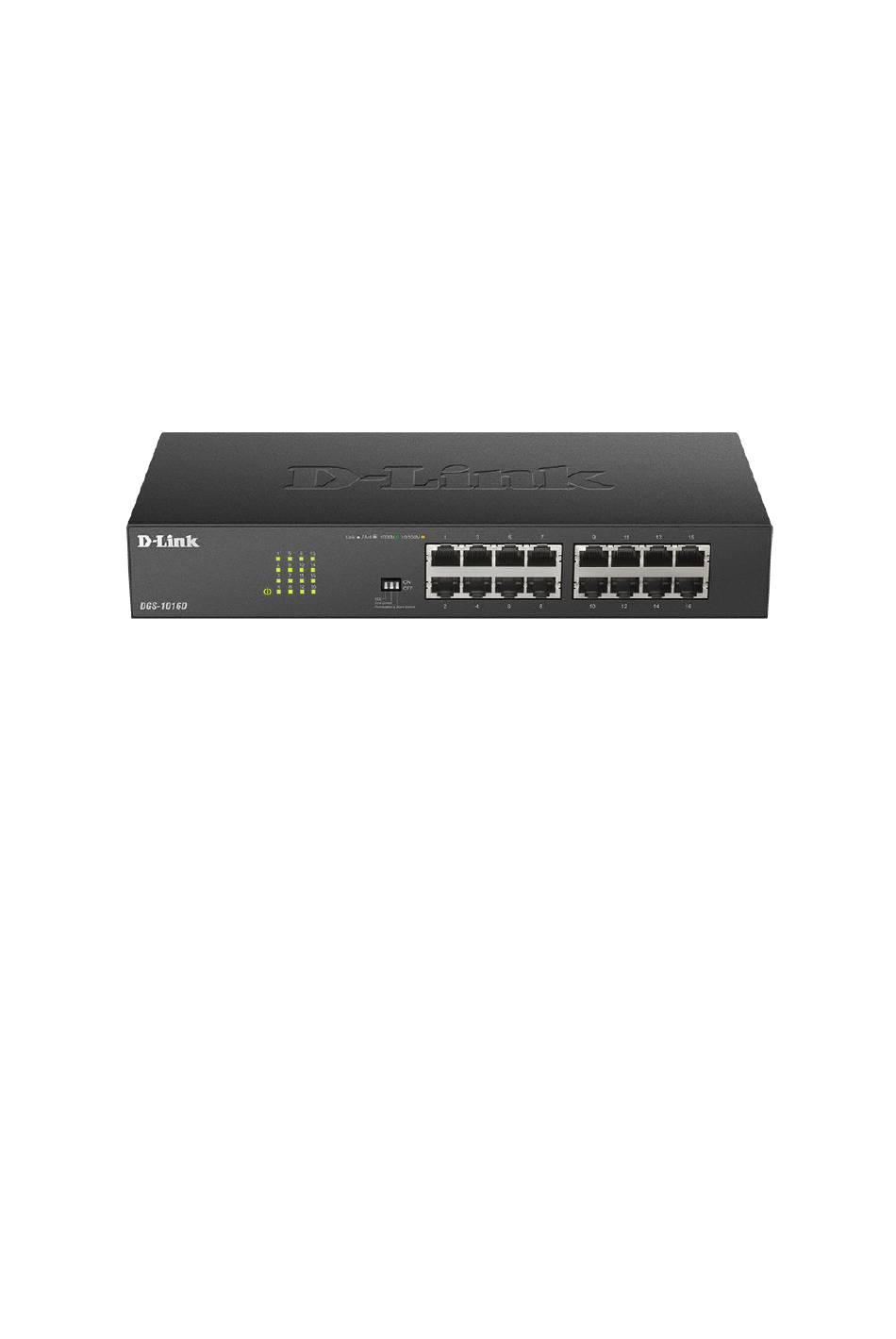

- Page 1 D-Link DGS-1016D 16 1000Base-T Ports Configurable Switch with DIP Switch Конфигурируемый коммутатор с 16 портами 1000Base-T и DIP-переключателем Quick Installation Guide Краткое руководство по установке...
-
Page 2: Package Contents
Package Contents Open the shipping carton of the Switch and carefully unpack its contents. If any item is missing or damaged, please contact your local D-Link reseller for replacement. The carton should contain the following items: One DGS-1016D Switch ... - Page 3 Port Isolation: When enabled, ports 1 to 15 will be isolated from each other, but will still be able to communicate with port 16. Port 16 will be able to communicate with all the ports available on the Switch. Note: The Switch must be power cycled after changing DIP switch settings for new settings to take effect.
-
Page 4: Grounding The Switch
Figure 2 — Installing the Switch in a rack Grounding the Switch This section describes how to connect the Switch to the ground. You must complete this procedure before powering on the Switch. 1. Verify if the Switch power is off. 2. - Page 5 Figure 3 — Insert the tie wrap into the Switch Plug the AC power cord into the power socket of the Switch. Figure 4 — Connect the power cord to the Switch Slide the retainer through the tie wrap until the end of the cord. Figure 5 —...
- Page 6 Figure 6 — Wrap the retainer around the power cord Fasten the tie of the retainer until the power cord is secured. Figure 7 — Secure the power cord...
- Page 7 Год: G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023, 4 - 2024, 5 - 2025. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 8: Комплект Поставки
К порту не подключено устройство. Диагностика кабеля (только во время загрузки) Индикатор Состояние Описание Link/Activity/Speed Зеленый Ошибки не обнаружены / хорошее кабельное соединение. Желтый Обрыв в цепи или короткое замыкание. DIP-переключатели DIP-переключатели, расположенные на передней панели DGS-1016D, позволяют легко настроить дополнительные функции коммутатора. -
Page 9: Установка Коммутатора
DIP-переключатель Описание По умолчанию Включение/выключение функции IEEE 802.3az Energy-Efficient Включено Ethernet. Управление потоком Включение/выключение функции управления потоком. Включено Изоляция портов и Изоляция портов: см. ниже. Выключено защита от шторма Защита от шторма: при включении данной функции на всех портах для входящих пакетов широковещательной рассылки применяется... - Page 10 Рисунок 1 — Крепление кронштейнов Установите коммутатор в стойку и закрепите его с помощью винтов от стойки. Рисунок 2 — Установка коммутатора в стойку Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру необходимо выполнить перед включением питания коммутатора. 1.
- Page 11 Установка фиксатора для кабеля питания Для предотвращения случайного отключения кабеля питания рекомендуется установить фиксатор. Установите стяжку замком вниз в отверстие, расположенное под разъемом питания. Рисунок 3 — Установка кабельной стяжки на коммутатор Подключите кабель питания к коммутатору. Рисунок 4 — Подключение кабеля питания к коммутатору Наденьте...
- Page 12 Оберните ленту зажима вокруг кабеля питания и вставьте ее в фиксирующий замок. Рисунок 6 — Крепление зажима вокруг кабеля питания Затяните ленту зажима для надежной фиксации кабеля питания. Рисунок 7 — Фиксация кабеля питания...
-
Page 13: Технические Характеристики
Технические характеристики Аппаратное обеспечение Интерфейсы 16 портов 10/100/1000Base-T Индикаторы Power Link/Activity/Speed (на порт) DIP-переключатели Energy-Efficient Ethernet (EEE) Управление потоком Изоляция портов и защита от шторма Разъем питания Разъем для подключения питания (переменный ток) Корпус Металл Функционал Стандарты и функции IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3az Energy-Efficient Ethernet... - Page 14 Физические параметры Размеры (Д x Ш x В) 280 x 126 x 44 мм Вес 0,952 кг Условия эксплуатации Питание 100-240 В переменного тока, 50/60 Гц Максимальная 7,7 Вт потребляемая мощность Потребляемая 2,42 Вт мощность в режиме ожидания Тепловыделение 9,25 Вт (31,6 БТЕ/час) MTBF (часы) 538 692 Уровень...
-
Page 15: Техническая Поддержка
Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме...
