DLS X12 Manual

Tack för att du köpt DLS X-12 bashögtalare. Denna
bruksanvisning hjälper dig vid installation och inkoppling.
En riktig installation är viktig om du vill få ut bästa möj-
liga ljud ur din högtalare. X-12 är avsedd för montering i
låda. Använd högtalarkablar av hög klass, min 2.5 mm
exempelvis DLS SC 2x 2,5.
MONTERING:
MONTERING I LÅDA:
Tillverka lådan av MDF eller spånskiva min 19 mm. Lådan
måste vara helt tät i alla skarvar och vid kabelgenomföringen.
Lådan limmas i fogarna och skruvas var 10 cm. Till DLS X-12
basar passar både sluten, portad låda och de flesta typer av
bandpasslådor. Den slutna lådan kallas även tryckkammar-
låda och fungerar bra om du vill ha en tight bas med bra kon-
kontroll. Den slutna lådan är dock inte lika effektiv och ger ca
3 dB lägre ljudtryck än en portad låda.
I små portade lådor kan det ibland vara svårt att få plats med
porten inuti lådan. En lösning är att vinkla porten inuti lådan
eller dra ut porten ur lådan, ex.vis när portarna monteras upp
genom hatthyllan. Det måste vara ett fritt utrymme på minst
portens diameter bakom portens mynning inuti lådan.
Använd helst portar med konade trattar för att undvika blås-
ljud vid låga frekvenser.
PLACERING AV LÅDA:
I en SEDAN-bil där bagageutrymmet är skilt från
kupeutrymmet erhålls bästa basljud om lådan placeras
så att högtalaren spelar mot bakre ryggstöd. I en portad
låda skall även porten riktas mot ryggstödet och inte
upp i hatthyllan. Är hatthyllan stor nog så kan naturligtvis
både basar och portar monteras i hatthylla med lådan
under. OBS att det måste vara tätt.
En bandpasslåda låter bäst om portarna mynnar upp i
hatthyllan.
I en bil av GOLF-typ eller KOMBI bör baslådan place-
ras med basar och portar riktade bakåt i bilen.
FASTSÄTTNING:
X-12 är en extremt tung bashögtalare. Det är mycket
viktigt att du fäster högtalaren ordentligt i lådan. Använd
bifogade skruv och islagsmuttrar så kommer den att
sitta ordentligt.
LÅDVOLYMER:
Vi rekommenderar att du till X-12 använder antingen en
sluten låda på 30 liter eller en portad låda på 42 liter
med en 29 cm lång 4" (10cm) port (alternativt 2 st 3"
portar av samma längd). Dessa volymer är utprovade
och fungerar bra i de flesta biltyper.
Fler tips om lådbyggen finns att läsa i DLS ljud-
handbok som kan beställas genom din återförsäljare
eller hämtas på vår hemsida www.dls.se.
Har du några frågor om produkten så kontakta
gärna DLS kundservice på nedanstående tele-
fonnummer.
DLS Svenska AB
Box 13029, Artillerigatan 25
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
E-post: info@dls.se
www.dls.se
DLS X-12 subwoofer
OBS VIKTIGT!
Denna högtalare kräver ett mycket kraftfullt slutsteg
med kraftfull nätdel typ DLS ULTIMATE A3, A6 eller
liknande, med hög dämpfaktor, för att kunna pre-
stera ett riktigt bra basljud. Använder du ett för litet
2 ,
steg så är risken stor att du inte blir nöjd.

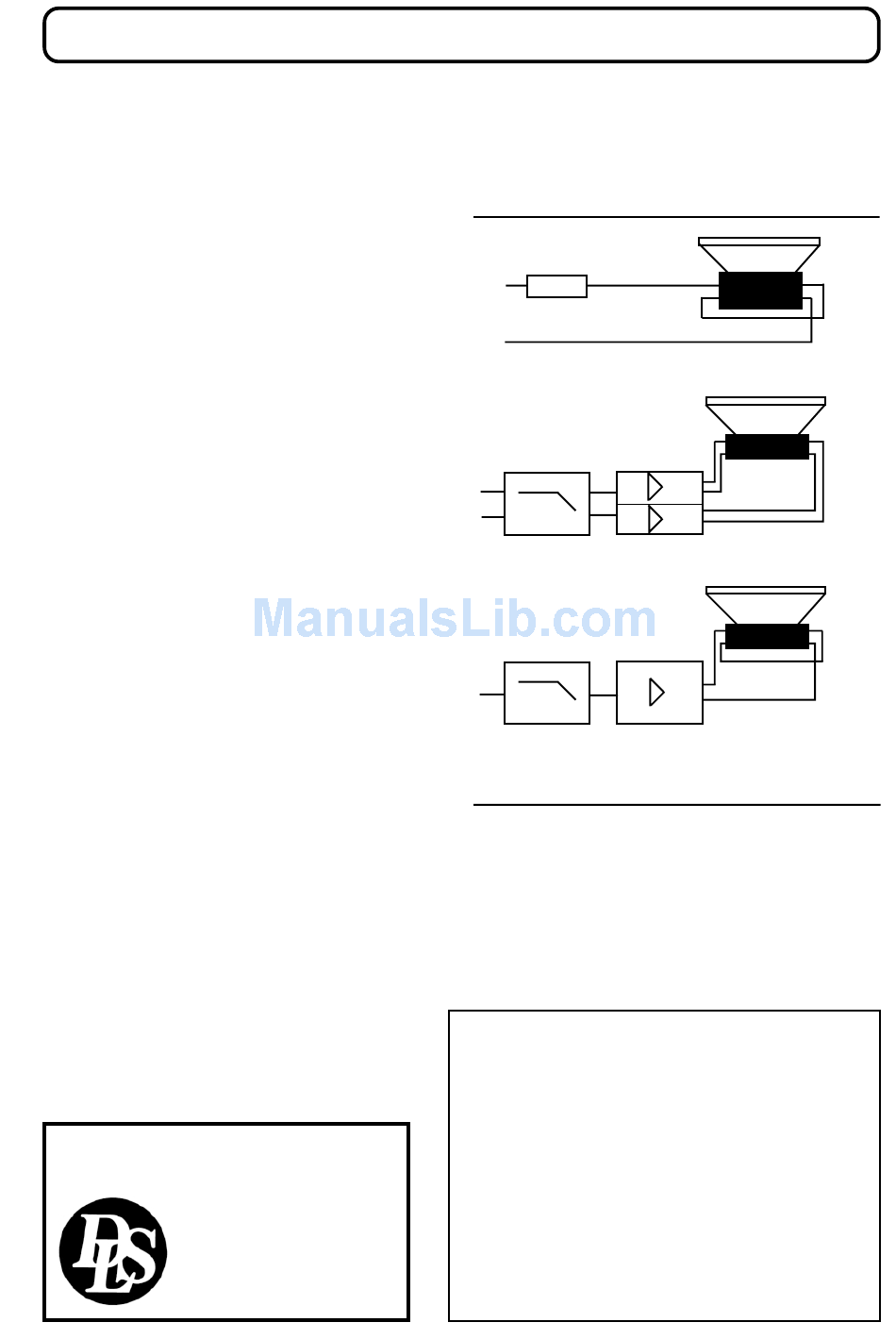

INKOPPLING:
1 2 3 4 5 6 7
1 2 3 4 5 6 7
+
1 2 3 4 5 6 7
1 2 3 4 5 6 7
L
-
Talspolarna kopplade i serie till 6 ohm med ett 6 dB passivt
lågpassfilter = drossel på 10 mH i serie. Brytfrekvens ca 90 Hz.
Aktivt filter
Koppling i stereo med aktivt lågpassfilter på förstärkarens
lågnivåingång. Talspolarna kopplade till höger respektive vänster
kanal.
Aktivt filter
Bryggkoppling i mono med aktivt lågpassfilter på förstärkarens
lågnivåingång. Talspolarna kopplade i serie och därefter i
bryggkoppling till slutsteget. På ett 1 ohms stabilt slutsteg bör
talspolarna istället kopplas parallellt, ex.vis GENESIS monoblock.
Varje talspole har en impedans på 3 ohm. Kopplas dessa i serie
får du 6 ohm, kopplas de parallellt får du en impedans på ca 1,5
ohm. Se till att alltid koppla på ett sätt så att slutsteget inte
överbelastas. Använd alltid båda talspolarna, antingen i serie eller
parallell. Vi rekommemderar användning av subsonicfilter på ca
30 Hz. Detta ger en ett renare basljud utan "muller". På samtliga
DLS slutsteg är ett justerbart subsonicfilter (highpass) inbyggt.
För råd om inkoppling på andra sätt än ovan, eller med fler än 1
bas, tag kontakt med din återförsäljare eller ring oss på DLS så
hjälper vi till.
FAKTA OM DLS X-12
Storlek
Impedans
Nom. effekt (RMS)
Max effekt, peak
Frekv.ensområde
Känslighet
Resonansfrekvens (Fs)
Vas (liter)
Qts
Magnet diameter
Monteringsdjup
Monteringshål
Yttre diameter
Vikt
* mätt vid seriekopplade talspolar. Parallellkopplade talspolar på-
verkar värdena något, men påverkar ej val av lådvolymer.
+
-
Slutsteg
Slutsteg
30 cm (12")
2 x3 ohm
500 Watt
1000 Watt
15 Hz - 300 Hz
90 db*
35,7 Hz*
52,3*
0,33*
190 mm 145 oz
155,6 mm
285mm
317,5 mm
12,7 kg
+
-
