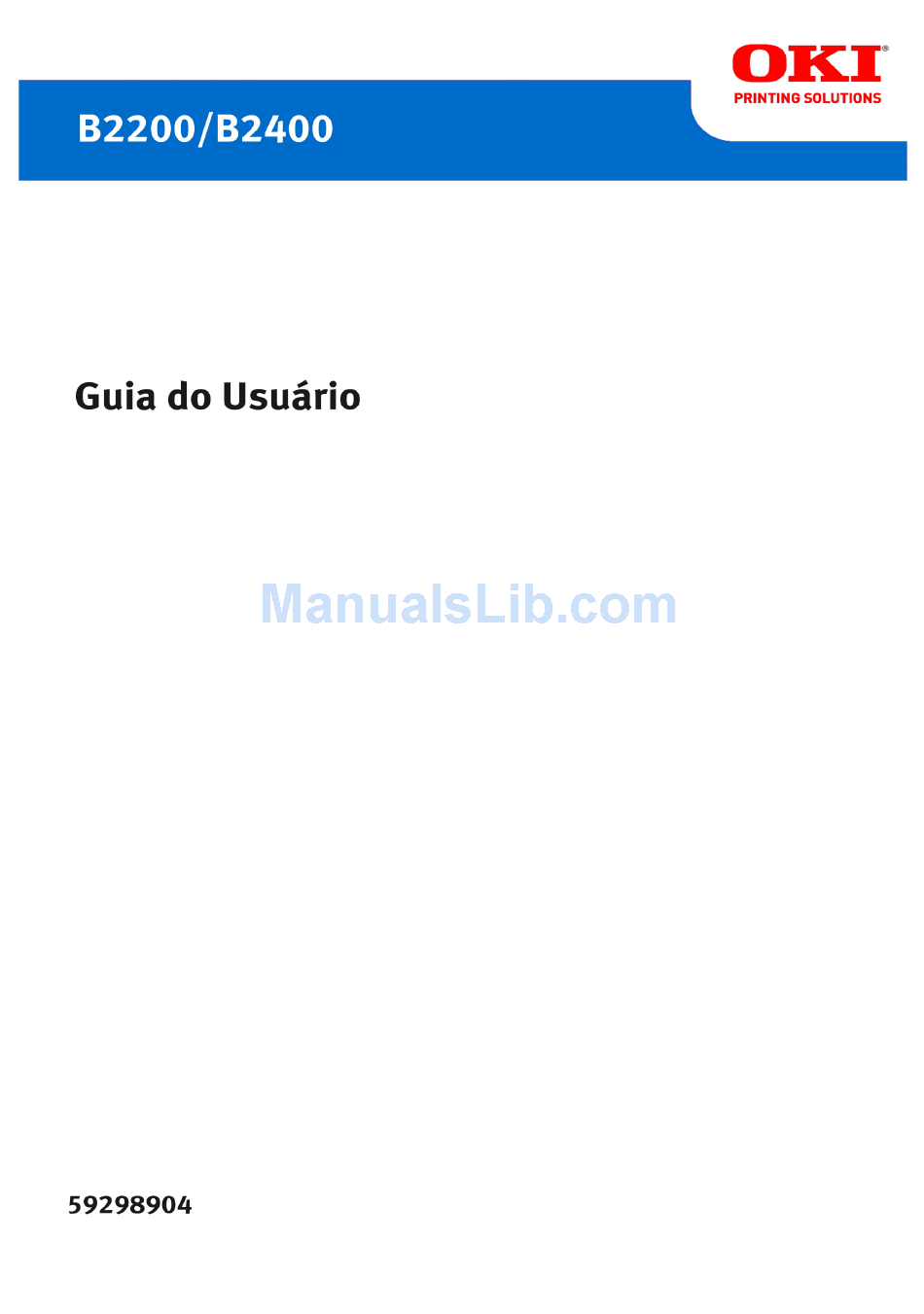

B2200/b2400 user's guide (braz port)
Hide thumbs Also See for B2200:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual, Setup Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B2200 and is the answer not in the manual?

Questions and answers

Related Manuals for Oki B2200

Summary of Contents for Oki B2200

  • Page 2: Informações Sobre Direitos Autorais > 2

    NFORMAÇÕES SOBRE DIREITOS AUTORAIS Copyright © 2007. pela Oki Data Americas, Inc. Todos os direitos reservados ÍTULO DO DOCUMENTO B2200/2400 Manual do usuário P/N 59298904 Revisão 1.1 outubro de 2007 VISO DE ISENÇÃO Todos os esforços foram empenhados para assegurar que as informações contidas neste documento sejam completas, precisas e atuais.

  • Page 3: Table Of Contents

    Index........39 B2200/2400 Manual do usuário...

  • Page 4: Precisa De Ajuda? Visite Nosso Website

    RECISA DE AJUDA ISITE NOSSO WEBSITE Para obter suporte personalizado pela Internet para os produtos que possui, inclusive as informações mais atualizadas, visite sua central de soluções pessoais okiprintingsolutions.com B2200/2400 Manual do usuário Precisa de ajuda? Visite nosso website > 4...

  • Page 5: Notas, Avisos De Cuidado E Atenção

    “compatível”. Mesmo se funcionar, a qualidade de impressão e o desempenho do equipamento podem ser prejudicados. As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas comerciais são reconhecidas. B2200/2400 Manual do usuário Notas, avisos de cuidado e atenção > 5...

  • Page 6: Introdução > 6

    NTRODUÇÃO As impressoras de mesa B2200/B2400 oferecem uma solução de impressão rápida, nítida e de alta qualidade em unidades leves e compactas que podem ser convenientemente colocadas onde forem necessárias. Este manual do usuário apresenta orientações para o uso cotidiano das impressoras e descreve procedimentos simples de manutenção, sendo aplicável a todos os modelos na linha:...

  • Page 7: Identificação Dos Componentes

    (acima da tampa). Tampa superior. Botão liga/desliga. Guias de alimentação manual. Botão de abertura da tampa superior. Botão On-Line—coloca a impressora on line ou off line. Para limpar um trabalho de impressão da memória da B2200/2400 Manual do usuário Introdução > 7...
  • Page 8 • Error—acende quando ocorre um erro, como um atolamento de papel ou quando a tampa está aberta. Para obter mais informaçðes sobre os LEDs, consulte “LEDs indicadores” na página 34 B2200/2400 Manual do usuário Introdução > 8...

  • Page 9: Mídia De Impressão

    Se o papel comum enrolar excessivamente durante o processo de impressão, tente virar a pilha do outro lado na bandeja de entrada. Pode ser que a impressão esteja sendo feita no lado errado. B2200/2400 Manual do usuário Mídia de impressão > 9...
  • Page 10 Feche a tampa da bandeja. B2200/2400 Manual do usuário Mídia de impressão > 10...
  • Page 11 Coloque a folha a ser impressa, com a borda superior primeiro e o lado impresso para cima, no alimentador e empurre com cuidado até sentir um pouco de resistência. B2200/2400 Manual do usuário Mídia de impressão > 11...

  • Page 12: Transparências E Etiquetas

    OLOCAÇÃO DE TRANSPARÊNCIAS E ETIQUETAS Recomendamos o uso do alimentador manual para este tipo de mídia, como descrito anteriormente na seção sobre o papel. B2200/2400 Manual do usuário Mídia de impressão > 12...

  • Page 13: Envelopes

    (se os envelopes precisarem ser impressos dessa maneira). Clique em [OK] para fechar a caixa de diálogo Printing Preferences (Preferências de impressão) e clique em [OK] para fechar a caixa de diálogo Imprimir e imprimir o envelope. B2200/2400 Manual do usuário Mídia de impressão > 13...
  • Page 14 A impressora avançará um pouco o envelope e o prenderá. A folha será puxada para dentro da impressora e a página impressa será ejetada normalmente no escaninho de saída. B2200/2400 Manual do usuário Mídia de impressão > 14...

  • Page 15: Ajustes Da Qualidade Da Impressão

    Como alternativa, é possível configurar novos valores padrão para as preferências de impressão do PC somente, usando a caixa de diálogo Propriedades da impressora a partir da janela Impressoras e faxes. B2200/2400 Manual do usuário Mídia de impressão > 15...

  • Page 16: Eliminação De Atolamentos De Papel

    Não a toque! Abra a tampa superior e retire com cuidado o cartucho de impressão (cilindro OPC e cartucho de toner, juntos), como ilustrado. B2200/2400 Manual do usuário Eliminação de atolamentos de papel > 16...
  • Page 17 • A borda frontal do papel passou pela unidade fusora. • A borda frontal do papel NÃO passou pela unidade fusora. B2200/2400 Manual do usuário Eliminação de atolamentos de papel > 17...
  • Page 18 Se a tampa superior não fechar, o cartucho de impressão não está instalado corretamente. Remova-o e reinstale-o corretamente. B2200/2400 Manual do usuário Eliminação de atolamentos de papel > 18...

  • Page 19: Configuração Das Preferências De Impressão

    Preferências de impressão. Estas configurações são as que devem ser mudadas para aplicativos ou documentos específicos. As configurações alteradas no aplicativo geralmente permanecerão ativadas enquanto o aplicativo estiver em uso. B2200/2400 Manual do usuário Configuração das preferências de impressão > 19...

  • Page 20: Guia Setup (Configurar)

    Se o usuário alterar antecipadamente algumas das preferências de impressão e salvá-las como um conjunto, poderá ativá-las simultaneamente, evitando assim ter que B2200/2400 Manual do usuário Configuração das preferências de impressão > 20...

  • Page 21: Guia Job Options (Opções Do Trabalho De Impressão)

    É possível selecionar até 999 cópias para imprimir consecutivamente, apesar de ser necessário recarregar a bandeja para papel durante uma impressão longa como essa. B2200/2400 Manual do usuário Configuração das preferências de impressão > 21...

  • Page 22: Guia Image (Imagem)

    É possível ajustar manualmente a claridade (quanto maior a configuração, mais clara a impressão) e o contraste (quanto maior a configuração, maior o contraste). B2200/2400 Manual do usuário Configuração das preferências de impressão > 22...

  • Page 23: Menus Da Impressora

    FONT (Imprimir emulação IBM PPR (apenas modelos fonte IBM PPR) B2400). PRINT EPSON FX Imprime a lista de fontes da FONT (Imprimir emulação Epson FX (apenas modelos fonte Epson FX) B2400). B2200/2400 Manual do usuário Menus da impressora > 23...
  • Page 24 LINES PER PAGE Configuração da emulação PCL (Linhas por página) apenas para modelos B2400. EDIT SIZE Na emulação PCL, a área de (Modificar impressão quando o PC host não a tamanho) especifica. B2200/2400 Manual do usuário Menus da impressora > 24...
  • Page 25 MEASURE (Unidade Unidade de medida quando o de medida) tamanho de papel personalizado está selecionado. X-DIMENSION Largura do papel personalizado. (Dimensão X) Y-DIMENSION Comprimento do papel personalizado. (Dimensão Y) B2200/2400 Manual do usuário Menus da impressora > 25...
  • Page 26 Válido apenas para a emulação PCL XL. Apenas modelos B2400. LANGUAGE Especifica o idioma usado para (Idioma). imprimir relatórios. Apenas modelos B2400. B2200/2400 Manual do usuário Menus da impressora > 26...
  • Page 27 PEN ADJUST Quando ativado e a largura mínima (Ajuste da largura da linha for especificada no modo de linha) PCL, a linha será enfatizada para assegurar que seja impressa claramente. B2200/2400 Manual do usuário Menus da impressora > 27...
  • Page 28 área imprimível de tamanho carta. TEXT HEIGHT Todos os caracteres são da mesma (Altura do texto) altura ou sua altura depende da densidade horizontal dos caracteres selecionada. B2200/2400 Manual do usuário Menus da impressora > 28...
  • Page 29 FIT TO LETTER Ver descrição semelhante para o (Ajustar à carta) menu PPR na página TEXT HEIGHT Ver descrição semelhante para o (Altura do texto) menu PPR na página B2200/2400 Manual do usuário Menus da impressora > 29...
  • Page 30 Configura full ou half duplex, ou ativa (Configuração do a comunicação automática. link do hub) MENU MEMORY RECEIVE BUFF Configura o tamanho do buffer de (Memória) SIZE (Tamanho do recepção. (apenas buffer de recepção) modelos B2400). B2200/2400 Manual do usuário Menus da impressora > 30...
  • Page 31 DRUM LIFE (Vida Mostra a porcentagem da vida útil do útil do cilindro) cilindro já utilizada. TONER Mostra a capacidade do cartucho de toner (ISO) e a porcentagem restante. B2200/2400 Manual do usuário Menus da impressora > 31...
  • Page 32 (ESC EM Pn) nas emulações FX e PPR. SIDM M2 ID Semelhante ao descrito acima, mas para a alimentação manual 2. SIDM T1 ID Semelhante ao descrito acima, mas para a bandeja principal. B2200/2400 Manual do usuário Menus da impressora > 32...

  • Page 33: Para Zerar O Contador Do Cilindro

    (Configuração) e, em seguida, abra o Maintenance Menu (Menu Manutenção). Selecione “Reset Drum Count” (Zerar o contador do cilindro) e clique no botão Execute (Executar) para zerar o contador do cilindro. B2200/2400 Manual do usuário Menus da impressora > 33...

  • Page 34: Leds Indicadores

    Se o papel atolar durante a impressão, a impressora parará imediatamente e o LED indicador de erro piscará com um intervalo de aproximadamente 1 segundo. Neste caso, a causa será bem óbvia, pois a folha atolada estará parcialmente visível B2200/2400 Manual do usuário LEDs indicadores > 34...
  • Page 35 (Ver a imagem acima). B2200/2400 Manual do usuário LEDs indicadores > 35...
  • Page 36 (aproximadamente quatro vezes por segundo). Neste caso, entre em contato com o representante da assistência técnica ou com o revendedor Oki Data para obter orientação e suporte. B2200/2400 Manual do usuário LEDs indicadores > 36...

  • Page 37: Especificações

    Tempo para a primeira impressão:5 s (aprox.) Tempo de aquecimento:25 s (aprox.) Resolução de Entrada máx.: 1200 x 600 ppp impressão Impressão rascunho: 300 x 300 ppp Impressão normal: 600 x 600 ppp Impressão detalhada:1200 x 600 ppp B2200/2400 Manual do usuário Especificações > 37...

  • Page 38: Consumiveis

    10Base-T/ Nibble, ECP Nibble, ECP 100Base-Tx Auto detecção de Ethernet 10Base-T/ 100Base-Tx Emulações PCL5e PCLXL Epson FX IBM PPR ONSUMIVEIS NÚMEROS DAS PEÇAS Cartuchos de toner (Toner) 43640301 Cilindro de imagem (Drum) 43650301 B2200/2400 Manual do usuário Especificações > 38...

  • Page 39: Index

    NDEX Cancelamento de trabalhos de impressão 7 Cilindro OPC capacidade 38 Para zerar o contador 33 Erro indicação de falha 36 indicações 34 Guias de alimentação do papel alimentador manual 7 bandeja principal 10 manual 11 Impressão resolução 37 velocidade 37 indicação de falha 36 indicações de erros 34 Luzes de status 8...
  • Page 40 Parallel (Porta paralela) 30 PCL 27 PPR 28 Print (Imprimir) 24 System Configuration (Configuração do sistema) 26 Usage (Utilização) 31 USB 30 User (Usuário) 25 Papel armazenamento 9 capacidade da bandeja 6, 9 capacidade do escaninho de saída 7 colocação de papel no alimentador manual 11 colocação na bandeja para papel 10 enrolamento 9 gramaturas e tamanhos 37...
