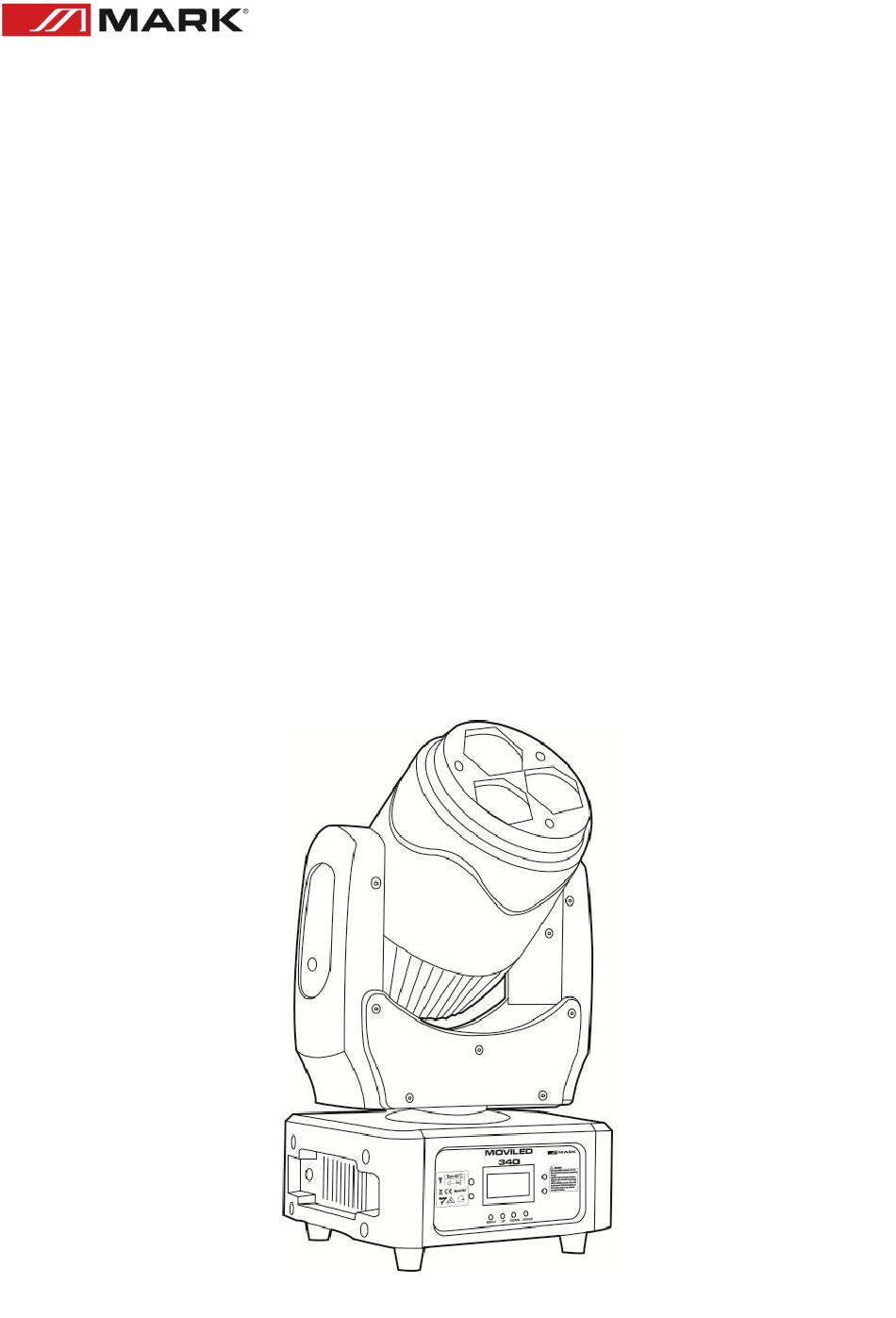

MOVILED 340
User Manual – Version 1.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MOVILED 340 and is the answer not in the manual?

Questions and answers

Related Manuals for Mark MOVILED 340

Summary of Contents for Mark MOVILED 340

  • Page 1 MOVILED 340 User Manual – Version 1.1...

  • Page 2: Safety Instructions

    9. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 10. Only use attachments/accessories specified by MARK. 11. Unplug this device during lightning storms or when unused for long periods of time.
  • Page 3 LED or the complete device MOVILED 340 is made of ABS plastic, reducing its weight, and offering a hard shell against impacts. On the front panel there is a screen to navigate and program the menu using the buttons placed for this purpose.

  • Page 4: Installation

    Ensure that the unit does not take into contact with water or any other liquid. MOVILED 340 can be placed in a stable surface or stand but the common operating mode is rigging it in a truss system. Please, check and follow the next recommendations for a safe use of this device: The truss system must be built in a way that it can hold 10 times the weight of all rigging elements for 1 hour without any harming deformation.

  • Page 5: Advanced Use

    ADVANCED USE CONTROL PANEL MOVILED 340 allows to get configurated in different ways thanks to its panel and selection buttons. Press the MENU button (once or several times) until you get to the desired function (according to the following chart), and press ENTER to confirm your selection.
  • Page 6 SETUP MENU The following table shows all the options to configure the MOVILED 340 in the menu interface: DISPLAY VALUE FUNCTION DmxAddr 001-512 DMX MODE (SELECT STARTING CHANNEL) Dmx512 DMX MODE WorkMod AUTO AUTO MODE SOUND SOUND MODE Master MASTER MODE...
  • Page 7 DMX CONTROL MODES The following table shows DMX channel function for 26 CHANNELS mode: FUNCTION VALUE DESCRIPTION 0 - 255 PAN FINE 0 - 255 PAN FINE TILT 0 - 255 TILT TILT FINE 0 - 255 TILT FINE P/T SPEED 0 - 255 P/T SPEED (F>S) 0 - 4...
  • Page 8 0 - 4 OPEN 5 - 8 PINK 9 - 12 LIGHT PINK 13 - 16 17 - 20 GREEN 21 - 24 BLUE 25 - 28 WHITE 29 - 32 AMBER 33 - 36 MAGENTA 37 - 40 CYAN 41 - 44 WHITE 3500K 45 - 48...
  • Page 9 185 - 188 GOLDEN AMBER 189 - 192 FIRE 193 - 196 AMBER 197 - 200 FIRE 201 - 208 ORANGE SURPRISE 209 - 212 ORANGE AMBER 213 - 216 BLACKOUT 217 - 228 WHITE CCT 229 - 232 LIGHT BLUE 233 - 236 AMBER 237 - 240...
  • Page 10 The following table shows DMX channel function for 18 CHANNELS mode: FUNCTION VALUE DESCRIPTION 0 - 255 PAN FINE 0 - 255 PAN FINE TILT 0 - 255 TILT TILT FINE 0 - 255 TILT FINE P/T SPEED 0 - 255 P/T SPEED (F>S) 0 - 4 RESERVED...
  • Page 11 37 - 40 CYAN 41 - 44 WHITE 3500K 45 - 48 WHITE 6000K 49 - 56 LIGHT MAGENTA 57 - 60 SALMON 61 - 64 LIGHT SALMON 65 - 68 YELLOW SALMON 69 - 72 LIGHT CYAN 73 - 76 LIGHT AMBER 77 - 80 FIRE...
  • Page 12 233 - 236 AMBER 237 - 240 BLUE 241 - 244 GREEN 245 - 248 249 - 252 CYAN 253 - 255 AMBER 0 - 4 OPEN CH13 5 - 255 CCT (10000K – 3200K) 0 - 4 OPEN 5 - 24 GRADUAL COLOR CHANGE (S>F) 25 - 49 MACRO PIXEL 1 (S>F)

  • Page 13: Troubleshooting

    3- Check if the fuse is not blown, if it is, change it with one that keeps the same technical features. If once the fuse is ok the device again blown it, please, don’t change it again, contact the MARK technical service.

  • Page 14: Indicaciones De Seguridad

    9. Instale y sitúe el dispositivo con garras, abrazaderas o de forma soldada entre su base y la sujeción. 10. Únicamente utilice accesorios especificados por MARK. 11. Desenchufe el dispositivo si no va a ser utilizado en largos periodos de tiempo.

  • Page 15: Descripción General

    El dispositivo incorpora un conector de alimentación powerCON y una conexión tipo XLR de 3 pines para entrada y salida de señal DMX. MOVILED 340 se puede controlar a través del protocolo DMX y trabajar con programas independientes tanto por audio como maestro / esclavo. Si el dispositivo está...

  • Page 16: Instalación

    Asegúrese que la unidad no entre en contacto con agua o cualquier otro líquido. MOVILED 340 se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las siguientes...
  • Page 17 USO AVANZADO PANEL DE CONTROL MOVILED 340 permite ser configurado de diferentes maneras, gracias a su panel y botones de selección. Presione el botón MENU (una o varias veces) hasta llegar a la función deseada (según el siguiente cuadro), y presione ENTER para confirmar su selección.
  • Page 18 MENU DE CONFIGURACION En la siguiente tabla se muestran todas las opciones para configurar el MOVILED 340 en la interfaz del menú: PANTALLA VALOR FUNCIÓN DmxAddr 001-512 MODO DMX (SELECCIONE CANAL DE INICIO) Dmx512 MODO DMX WorkMod AUTO MODO AUTO...
  • Page 19 MODOS DE CONTROL DMX La siguiente tabla muestra la función de canal DMX para el modo 26 CANALES: FUNCIÓN VALOR DESCRIPCIÓN 0 - 255 PAN FINE 0 - 255 PAN FINO TILT 0 - 255 TILT TILT FINE 0 - 255 TILT FINO P/T SPEED 0 - 255...
  • Page 20 0 - 4 ABIERTO 5 - 8 ROSA 9 - 12 ROSA PÁLIDO 13 - 16 ROJO 17 - 20 VERDE 21 - 24 AZUL 25 - 28 BLANCO 29 - 32 ÁMBAR 33 - 36 MAGENTA 37 - 40 CIAN 41 - 44 BLANCO 3500K...
  • Page 21 185 - 188 ÁMBAR DORADO 189 - 192 FUEGO 193 - 196 ÁMBAR 197 - 200 FUEGO 201 - 208 NARANJA PÁLIDO 209 - 212 ÁMBAR ANARANJADO 213 - 216 BLACKOUT 217 - 228 BLANCO CCT 229 - 232 AZUL CLARO 233 - 236 ÁMBAR 237 - 240...
  • Page 22 La siguiente tabla muestra la función de canal DMX para el modo 18 CANALES: FUNCIÓN VALOR DESCRIPCIÓN 0 - 255 PAN FINE 0 - 255 PAN FINO TILT 0 - 255 TILT TILT FINE 0 - 255 TILT FINO P/T SPEED 0 - 255 VELOCIDAD P/T (F>S) 0 - 4...
  • Page 23 37 - 40 CIAN 41 - 44 BLANCO 3500K 45 - 48 BLANCO 6000K 49 - 56 MAGENTA CLARO 57 - 60 SALMÓN 61 - 64 SALMÓN CLARO 65 - 68 AMARILLO SALMÓN 69 - 72 CIAN CLARO 73 - 76 ÁMBAR CLARO 77 - 80 FUEGO...
  • Page 24 233 - 236 ÁMBAR 237 - 240 AZUL 241 - 244 VERDE 245 - 248 ROJO 249 - 252 CIAN 253 - 255 ÁMBAR 0 - 4 ABIERTO CH13 5 - 255 CCT (10000K – 3200K) 0 - 4 ABIERTO 5 - 24 CAMBIO GRADUAL DE COLOR (S>F) 25 - 49...
  • Page 25 5- Si usted no puede determinar la causa de los problemas que presenta la unidad, no la desmonte o intente reparar por sí mismo ya que perderá la garantía. 6- Devuelva la unidad a servicio técnico de MARK. Si no responde el protocolo DMX Posibles problemas: Verifique que el cable de conexión DMX está...
