3
Vorbereitung
1. Schalten Sie die Zündung aus.
2. Lokalisieren Sie DLC des
Fahrzeugs: DLC verfügt
standardmäßig über 16-
Pins und befindet sich im
Allgemeinen auf der
Fahrerseite, etwa 12 Zoll
von der Mitte des
Armaturenbretts entfernt.

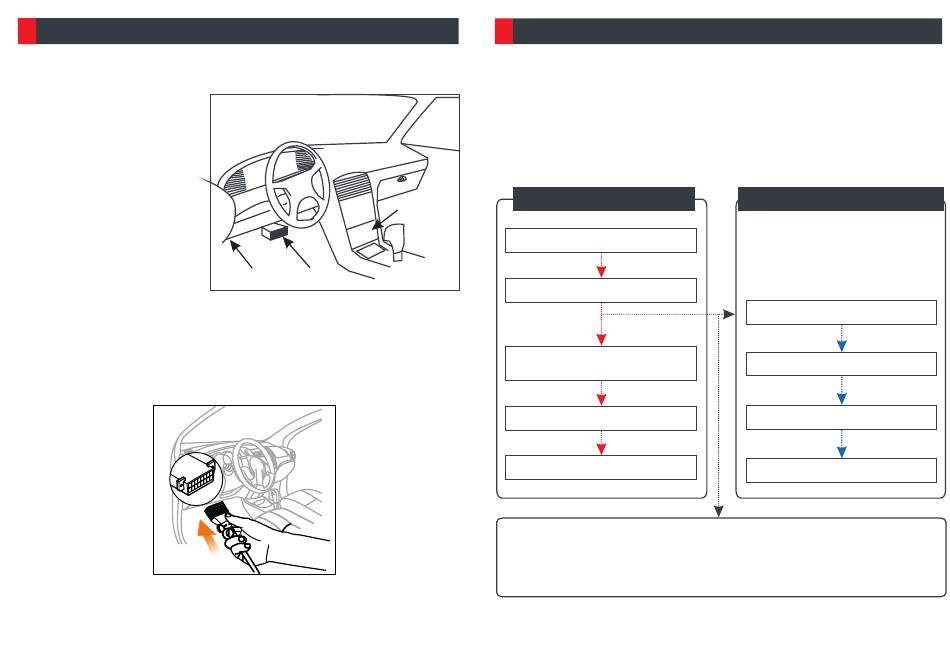

Siehe Abb. DLC-Lage.
Wird DLC nicht unter dem
Armaturenbrett
eingebaut, wird eine
Beschriftung angezeigt,
die seine Lage angibt.
Wird DLC nicht gefunden, lesen Sie bitte das Handbuch für
Autoreparatur.
3. Stecken Sie ein Ende des Diagnosekabels in den DB-15-Stecker
des Geräts und ziehen die unverlierbaren Schrauben fest.
Schließen Sie das andere Ende an DLC des Fahrzeugs an.
*Hinweis: Das Gerät funktioniert NUR mit 12V-Personenkraftwagen,
die mit einer standardmäßigen OBD-II-Diagnosebuchse ausgestattet
sind.
4. Schalten Sie den Zündschlüssel ein.
Linke Ecke des In der Nähe der
Armaturenbretts Mitte des Armaturenbretts
4
Diagnose starten
Auto-Detect und manuelle Diagnose werden unterstützt. Wenn
Auto-Detect fehlgeschlagen ist, können Sie VIN manuell eingeben
oder Auto-Detect-Sitzung beenden, um in den manuellen
Diagnosemodus zu wechseln.
*Hinweis: Wenn ‚Automatische Erkennung zuschalten' in ‚Einstellungen'
auf ‚EIN' eingestellt wird, kann dieser Schritt ignoriert werden.
Diagnose-Flussdiagramm
Hinter dem
Aschenbecher
Tippen Sie auf "Diagnostizieren"*
Entschlüsseln Sie Fahrzeug-VIN
Entschlüsseln OK
Überprüfen Sie die
Fahrzeuginformationen erneut.
Scannen Sie alle Fahrzeugsysteme
Geben Sie Diagnosebericht aus
Geben Sie VIN ein und tippen auf ‚OK'. Das System erkennt
automatisch das Fahrzeugmodell. Wurde die Fahrzeug-VIN
erfolgreich entschlüsselt, wird eine Auto-Diagnose durchgeführt,
bis ein Diagnosebericht automatisch ausgegeben wird.
Flussdiagramm für manuelle Diagnose
*Wenn Sie die Fahrzeugdiagnose
neu durchführen, wird empfohlen,
‚DEMO' zu verwenden, um sich mit
dem Diagnosevorgang vertraut zu
machen.
Wählen Sie Fahrzeughersteller aus
Entschlüsseln ist
fehlgeschlagen
Wählen Sie Fahrzeugmarke aus
Wählen Sie Testsystem aus
Wählen Sie Diagnosefunktion aus
