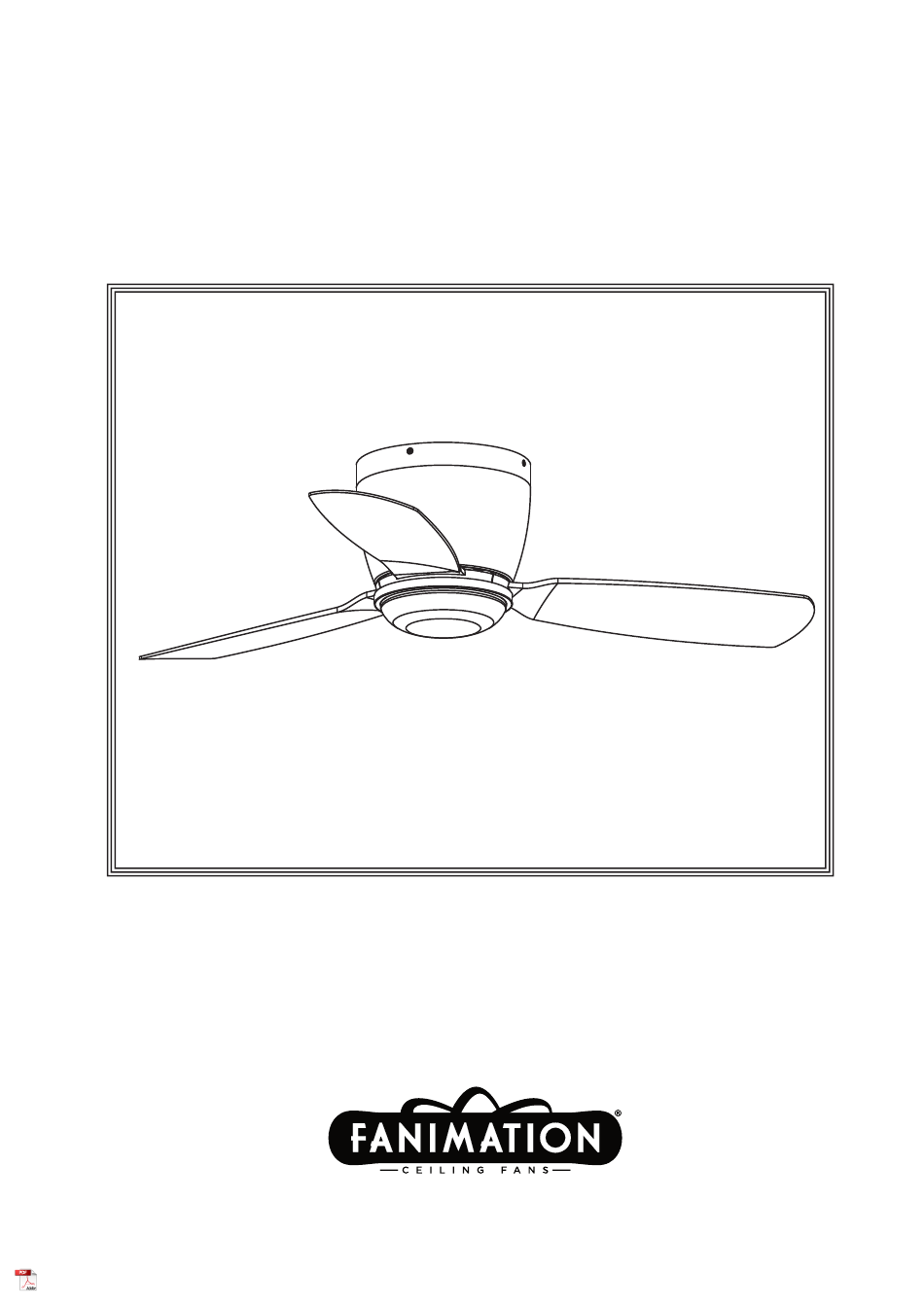

- Page 1 ™ The Embrace 44 Snugger Ceiling Fan Net Weight 23.68 lbs (10.74 kg) M ode l N o. FPS7 9 8 1 * * OW N E R ’S M A N U A L READ AN D SAV E T H ESE I N ST RU CT I ON S https://manual-hub.com/...
- Page 2 Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation.
-
Page 3: Table Of Contents
Table of Contents Unpacking Instructions ............Energy Efficient Use of Ceiling Fans . -
Page 4: Unpacking Instructions
– Four Wire Connectors Fanimation. Substitution of parts or accessories not designated for use with this product by Fanimation could – 4 result in personal injury or property damage. Contact your retail store for missing or damaged parts. -
Page 5: Energy Efficient Use Of Ceiling Fans
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. - Page 6 Ele c t ric a l a nd St ruc t ura l Re quire m e nt s (Cont inue d) Deep box with brace (Figure 3) Paired with a deep box, this hanger is meant to span CEILING JOIST between two joists and takes the place of wooden blocking.
-
Page 7: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan WARN I N G Ceiling The fan must be hung with at least 7´ of clearance from floor to blades. (Figure 1) WARN I N G To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging. -
Page 8: How To Wire Your Ceiling Fan - Remote Control
How to Wire Your Ceiling Fan - Remote Control If you feel that you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. WARN I N G Remote Transmitter Unit Detail To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before wiring. -
Page 9: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Assemble the motor assembly to ceiling bracket assembly using the previously removed hex nuts and flat washers and securely tighten all hex nuts. (Figure 1) Ceiling Bracket Assembly Motor Assembly Figure 1 2. Assemble the housing to ceiling bracket assembly using the previously removed screws and securely tighten Ceiling Bracket all screws. -
Page 10: How To Assemble The Light Kit
How to Assemble the Ceiling Fan Blades (continued) 2. Secure the blade holders to the bottom of the motor assembly using the 1/4 -20 x 14 mm screws. (Figure 2) Periodically check blade holder hardware and NOTE: resecure if necessary. Motor Blade Holder Assembly... -
Page 11: How To Operate Your Ceiling Fan
How to Assemble the Light Kit (continued) 4. Assemble the socket plate assembly to the light plate assembly using the previously removed screws. (Figure 4) Socket Plate Assembly Light Plate Assembly Figure 4 5 (Option A--for use with light kit) Insert light bulb into socket. -
Page 12: How To Install Your Remote Control
H ow t o I nst a ll Y our Re m ot e Cont rol (Opt ion # 1 ) 1. Unthread two screws from the wall switch plate. (Figure 1) 2. Install the control bracket with two #6-32x 3/4” screws. Push the four plastic plugs in to cover the screw holes. -
Page 13: Trouble Shooting
Trouble Shooting WARN I N G For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers. -
Page 14: Parts List
Pa r t s List Model #FPS7981** AP796701** AMA7981** Housing P796703** Blade Holder Set AP796702** AP796705** PPE11B100 AP796706** Hardware Bags Containing: Wire Connectors (4) 3/16 Insert FINISH CODES (Refer to fan model number located on downrod support) Before discarding packaging materials, be certain all parts have been removed H ow To Orde r Pa r t s Contact your retail store for repair parts. -
Page 15: Exploded-View Illustration
FPS7 9 8 1 * * Ex plode d-V ie w Figure 1 NOTE: https://manual-hub.com/... - Page 16 FAX (8 6 6 ) 4 8 2 -5 2 1 5 Out side U.S. c a ll (3 1 7 ) 7 3 3 -4 1 1 3 V isit Our We bsit e w w w.fa nim at ion.c om Copyright 2014 Fanimation 2014/02 V.01 https://manual-hub.com/...
-
Page 17: Ventilador De Techo
The Embrace ™ Ventilador de techo Peso neto 23.68 kg (10.74 lbs) M ode lo N .º FPS7 9 8 1 * * M AN U AL DEL PROPI ET ARI O LEA Y GU A R DE EST AS I N ST RU C CI O N ES https://manual-hub.com/... - Page 18 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.
- Page 19 8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva deberá...
-
Page 20: Instrucciones Para El Desempaque
Fanimation específicamente para el mismo. La sustitución de piezas o accesorios no designados por Fanimation para usar con este producto podría ocasionar lesiones personales o daños en el ventilador. Póngase en contacto con su tienda si faltan piezas o hay piezas dañadas. -
Page 21: Cho
óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales. - Page 22 Requisitos eléctricos y estructurales (cont.) Profunda caja con aparato ortopédico (Figura 3) Conectado a una caja de distribución eléctrica, este colgador Vigas del techo sirve para abarcar el espacio entre dos vigas y ocupar el lugar de bloqueo de la madera. ADV ERT EN CI A Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, fije el ventilador a la caja de...
-
Page 23: Cómo Colgar El Ventilador De Techo
Cómo colgar el ventilador de techo ADV ERT EN CI A Techo Las aspas del ventilador deben estar suspendidas, al menos, a 2 m (7´) del piso (Figura 1) ADV ERT EN CI A Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté... -
Page 24: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo
Cómo realizar la instalación eléctrica del ventilador de techo Si considera que no cuenta con la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador. ADV ERT EN CI A Detalle del transmisor remoto Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté... -
Page 25: Cómo Ensamblar Los Aspas
Cómo realizar la instalación eléctrica del ventilador de techo (cont.) 1. Instale la unidad del motor a la unidad de soporte de techo utilizando las tuercas hexagonales y arandelas planas anteriormente extraídas y fíjelas adecuadamente. (Figura 1) Unidad de soporte del Unidad de ventilador motor... - Page 26 Cómo ensamblar los Aspas (cont.) Unidad del Soporte de Revise periódicamente las piezas de los NOTA: aspas soportes de las aspas y vuelva a ajustarlas si fuese necesario. ADV ERT EN CI A Para reducir el riesgo de lesiones personales, no Tornillos de doble los soportes de aspas al instalarlos, balancear Figura 2...
- Page 27 Cómo ensamblar los kit de luz(cont.) 4 (Opción A – Para su uso con el kit de iluminación) PRECAU CI ÓN Para reducir el riesgo de incendios, utilice la bombilla halógena tungsteno de tipo T4-minican JD E11 de 100 vatios máximo. Apague el interruptor de la pared y deje que la bombilla se enfríe durante 10 minutos antes de cambiar la bombilla.
-
Page 28: Cómo Instalar Su Mando A Distancia
Cóm o inst a la r su m a ndo a dist a nc ia (Opc ión # 1 ) 1. Retire los dos tornillos colocados en la plaza del interruptor de la pared. (Figura 1) 2. Instale el soporte de control con los dos tornillos #6-32x 3/4”. -
Page 29: Solución De Problemas
Solución de problemas ADV ERT EN CI A Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solucionar problemas en su ventilador. Problema Causa posible Solución sugerida 1. EL VENTILADOR NO 1. El fusible o el disyuntor están fundidos. 1. -
Page 30: Lista De Piezas
List a de pie za s Modelos N.° FPS7981** Reference ó i ° . Unidad de soporte del techo AP796701** Unidad del motor del ventilador AMA7981** carcasa P796703** Juego de soporte de aspas AP796702** Juego de aspas (3) AP796744** Unidad del Vidrio AP796705** Ensamble de la placa del portalámpara APPAC2703NI... -
Page 31: Ilustración Del Despiece
FPS7 9 8 1 * * De spie c e Figura 1 NOTA: la ilustración que se muestra no está hecha a https://manual-hub.com/... - Page 32 De sde fue ra de los EE.U U., lla m e a l (3 1 7 ) 7 3 3 -4 1 1 3 V isit e nue st ro sit io We b e n w w w.fa nim at ion.c om Copyright 2014 Fanimation 2014/02 V.01...
