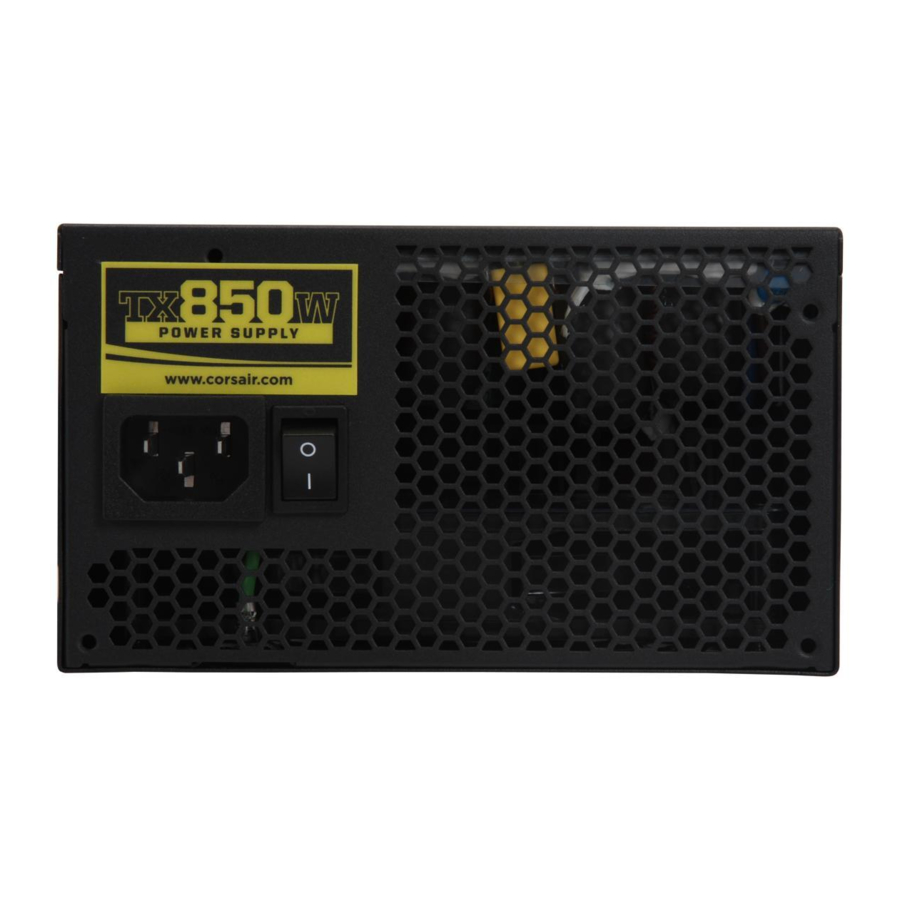

Corsair ENTHUSIAST TX650W User Manual
  1. Manuals
  2. Brands
  3. Corsair Manuals
  4. Power Supply
  5. TX650W - BRIEF
  6. User manual

Corsair ENTHUSIAST TX650W User Manual

Hide thumbs Also See for ENTHUSIAST TX650W:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 4

Quick Links

Download this manual
P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd
8/5/09
5:20 PM
Page 2

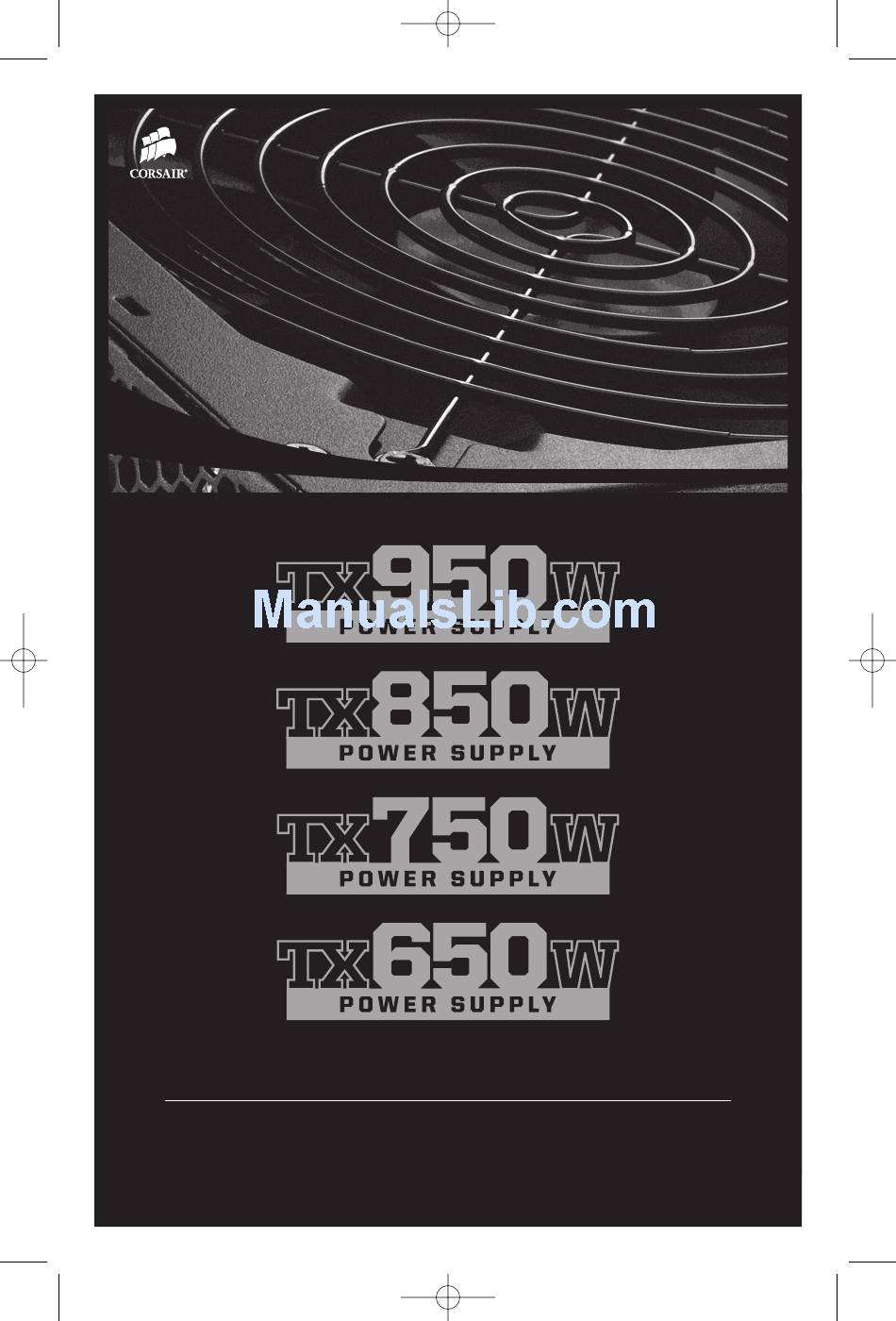

User's Manual
Manuel d'utilisation • Benutzerhandbuch
Manuale utente • Manual del Usuario

Advertisement

loading
Need help?

Need help?

Do you have a question about the ENTHUSIAST TX650W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Corsair ENTHUSIAST TX650W

Summary of Contents for Corsair ENTHUSIAST TX650W

  • Page 1 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 2 User’s Manual Manuel d’utilisation • Benutzerhandbuch Manuale utente • Manual del Usuario...
  • Page 2 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 3...
  • Page 3 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 4 Русский...
  • Page 4 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 3...
  • Page 5 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 4...
  • Page 6 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 5 Model CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX AC Input Rating 90-264VAC 90-264VAC 90-264VAC 90-264VAC Input Current 5~12A 5~12A 5~12A 5~12A Frequency 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz Maximum Maximum Maximum Maximum Maximum Maximum Maximum Maximum DC Output Load...
  • Page 7 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 6 Congratulations!
  • Page 8 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 7 ■ ■ ■ ■ ■...
  • Page 9 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 8...
  • Page 10 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 9...
  • Page 11 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 10 Modèle CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX Tension d’entrée 90-264Vca 90-264Vca 90-264Vca 90-264Vca Courant d’entrée 5~12A 5~12A 5~12A 5~12A Fréquence 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz Charge Sortie Charge Sortie Charge Sortie Charge Sortie Sortie CC nominale +3,3V 170W...
  • Page 12 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 11 Félicitations !
  • Page 13 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 12 ■ ■ ■ ■ ■...
  • Page 14 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 13...
  • Page 15 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 14...
  • Page 16 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 15 Modell CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX AC-Eingang 90-264V AC 90-264V AC 90-264V AC 90-264V AC Eingangsstrom 5~12A 5~12A 5~12A 5~12A Frequenz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz Maximale Maximale Maximale Maximale Maximale Maximale Maximale Maximale DC-Ausgangsnennspannung...
  • Page 17 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 16 Herzlichen Glückwunsch!
  • Page 18 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 17 ■ ■ ■ ■ ■...
  • Page 19 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 18...
  • Page 20 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 19...
  • Page 21 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 20 Modello CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX Ingresso CA 90-264VCA 90-264VCA 90-264VCA 90-264VCA Tensione 5~12A 5~12A 5~12A 5~12A d’ingresso Frequenza 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz Carico Uscita Carico Uscita Carico Uscita Carico Uscita Tensione in uscita CC massimo massima...
  • Page 22 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 21 Congratulazioni.
  • Page 23 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 22 ■ ■ ■ ■ ■...
  • Page 24 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 23...
  • Page 25 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 24...
  • Page 26 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 25 Modelo CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX Entrada CA 90-264VCA 90-264VCA 90-264VCA 90-264VCA Corriente 5~12A 5~12A 5~12A 5~12A de entrada Frecuencia 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz Potencia de salida CC Carga máx Salida máx Carga máx Salida máx Carga máx...
  • Page 27 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 26 Enhorabuena.
  • Page 28 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 27 ■ ■ ■ ■ ■...
  • Page 29 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 28...
  • Page 30 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 29...
  • Page 31 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 30 CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX 90-264B 90-264B 90-264B 90-264B 5~12A 5~12A 5~12A 5~12A 47Hz~63 47Hz~63 47Hz~63 47Hz~63 +3,3B 170B 180B 180B 150B +12B 624B 720B 840B 936B -12B 0,8A 9,6B 0,8A 9,6B 0,8A 9,6B...
  • Page 32 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 31 При сборке новой системы перейдите к действию Б. Поздравляем Вас! Вы закончили установку нового источника питания TX Series, и Ваша система готова к работе!
  • Page 33 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 32 ■ ■ ■ ■ ■...
  • Page 34 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 33...
  • Page 35 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 34...
  • Page 36 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 35 CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX 90-264VCA 90-264VCA 90-264VCA 90-264VCA 5~12A 5~12A 5~12A 5~12A 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz 47Hz~63Hz +3.3V 170W 180W 180W 150W +12V 624W 720W 840W 936W CMPSU-650TX CMPSU-750TX CMPSU-850TX CMPSU-950TX -12V 0.8A 9.6W...
  • Page 37 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 36 ■ ■ ■ ■ ■...
  • Page 38 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 37 Corsairの新しい電源ユニット TX650W/TX750W/TX850W/TX950W をご購入いただき、ありがとうございます。 このユーザー同意書（以下「本同意書」）は、お客様（以下「お客様」）とCorsairMemory社との間 で交わされる法的取り決めです。お客様は、CorsairのTX650W/TX750W/TX850W電源ユニット（以 下「本製品」）を使用することにより、本同意書の規約に拘束されることに同意することになります。本同 意書についてご質問や気掛かりな点がある場合は、http://www.corsairmemory.com/company/con tacts.aspxから弊社までお問い合わせください。本同意書の規約に同意されない場合は、本製品を使用す る前に、Corsair Memory社か本製品および付属品を購入した、Corsair Memory社認定の販売業者店 に本製品および付属品（資料およびバインダーまたはその他の包装箱など）をすみやかに返品してください 。お客様が本製品の代金をすでに支払っている場合は、購入証明書を返品時に添付していただければ、お客 様に製品の代金を返金いたします。 限定保証および責任の制限 本製品には、エンドユーザーに引き渡された日から60カ月間、材質上および製造上の不良に対する保証が付 きます。当該期間中、本製品は弊社の判断で、修理または部品交換されます。ただし、以下の条件に当ては まる場合に限ります。(I)本製品が購入者から代理店に元払いで返品されること。(II)本製品がエンドユー ザーにより購入され、賃貸目的で使用されていないこと。(III)本製品が誤使用されておらず、不注意に扱 われたり、その使用に関して規定されている指示に従わずに扱われていないこと。(IV)本製品が雷、火災、 洪水、または地震などの自然災害により損害を受けていないこと。(V)保証のステッカーが剥がされたり、 改ざんされたりしていないこと。 CorsairMemory社の本製品についての保証は、CorsairMemory社の限定保証に従い、最初のエンドユー ザーまたはコンシューマのみに適用されます。すべての保証は、明示または黙示にかかわらず、商品性およ び特定目的への適合性という黙示的な保証も含め、またこれに限らず、上記の保証期間に限定されます。こ の明示的な限定保証で提供される修理、交換または返金は、コンシューマの唯一の救済手段であり、他の明 示または黙示の保証すべてに代わるものとします。いかなる場合も、Corsair Memory社は、契約の 記述または不法行為（過失を含む）のあるなしを問わず、製品、または付属品の販売価格を超える損害に責 任を持たず、また、製品または付属品の使用の可/不可から生じたか、それらに関連して生じた、あらゆる...
  • Page 39 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 38 はじめに CorsairTXシリーズ電源ユニットをご購入いただき、ありがとうございます。高性能電源ユニット のTXシリーズは、高度なテクノロジーおよびコンポーネントを使用しており、多年にわたる信頼できる、 故障のない動作を実現するよう設計されています。CorsairTXシリーズの各電源ユニットは、業界最高 の5年間の保証が適用され、年中無休のオンデマンド顧客サービスにより、サポートされています。 Corsair製品の利点 CorsairTXシリーズには、次のような最新のテクノロジーと機能が搭載されています。 最新のATX12Vv2.2規格のサポート。ATX12V2.01システムとの後方互換性あり。 超静粛120mm（TX750W、TX850W、およびTX950Wでは140mm）ダブルボールベアリング ファンが、温度に応じてファンスピードを切り替え、抜群の低ノイズレベルで最適なエアフ ローを実現。 20%、50%および100%での負荷状況での80%超のエネルギー効率により、熱の発生を抑え、 光熱費を低減。 99%のアクティブActivePowerFactorCorrection（PFC）により、クリーンで信頼できる電力を 提供。 ユニバーサルAC入力（90～264V）により自動的に適正な電圧をスキャンおよび検知。小さな赤 いスイッチの切り替えに苦労することはなくなります！ 専用単一の+12Vレールで最新のコンポーネントとの最大の互換性を提供。 過電流/過電圧/電力保護、低電圧保護および短絡保護により、ご使用の重要なシステムコンポ ーネントに最大の安全を提供。 高品質の日本のコンデンサーで妥協しない性能と信頼性を提供。 さらに長くなった完全にスリーブで保護されたケーブルで、フルタワーサイズのシャーシに対応。 TX650W寸法： 5.9インチ(W)x3.4インチ(H)X5.5インチ(L)、 150mm(W)x86mm(H)x150mm(L) TX750W/TX850W/TX950W寸法： 5.9インチ(W)x3.4インチ(H)X6.3インチ(L)、 150mm(W)x86mm(H)x160mm(L) MTBF（平均無故障時間）：10万時間 5年間の保証と製品使用期間を通してCorsairの名高い技術サポートと顧客サービスを利用可能。...
  • Page 40 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 39 パッケージの内容 CorsairTX650W/TX750W/TX850W/TX950W電源ユニット ユーザーマニュアル AC電源コード ケーブルタイ 取り付け用ネジ Corsairケースバッジ Corsairケーブル設定 ATX電源ケーブル：1x610mm(24インチ)24ピン 注意：ATX電源コネクタでは、取り外し可能な4ピンメカニズムを採用されており、マザーボー ドのソケットが24ピン、20ピンのいずれであっても対応できます。 EPS12VCPUケーブル：1x610mm(24インチ)8ピン 注意：EPS12V電源コネクタでは、取り外し可能な4ピンメカニズムが採用されており、 マザーボードのソケットが8ピン、「P4/12V」4ピンのいずれであっても対応できます。 フロッピーケーブル： TX650/750/850W：2x102mm(4インチ)4ピン(ペリフェラル用ケーブルの終端に接続) TX950W：2x102mm(4インチ)4ピンアダプタケーブル...
  • Page 41 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 40 取り付け 取り付け作業を行う前に、本説明書全体をよく読んでください。 ステップA：既存の電源の取り外し 新しいシステムを組み立てている場合は、ステップBに移ってください。 1. AC電源コードをコンセントまたはUPS、および既存の電源から外します。 2. ビデオカード、マザーボード、およびその他のすべての周辺機器からすべての電源ケーブルを外します。 3. ご使用のシャーシの取扱説明書の指示に従い、既存の電源を取り外します。 4. ステップBに進みます。 ステップB： 1. 電源のAC電源ケーブルが接続されていないことを確認します。 2. ご使用のシャーシの取扱説明書の指示に従い、同梱のネジを使用して電源を取り付けます。 3. 電源に付属している24ピン主電源ケーブルでは、取り外し可能な4ピンメカニズムが採用されて おり、マザーボードのソケットが24ピン、20ピンのいずれであっても対応できます。 a. ご使用のマザーボードに24ピンソケットが備わっている場合、TXシリーズから24ピン主電源ケー ブルを直接ご使用のマザーボードに接続することができます。 b. ご使用のマザーボードに20ピンソケットがある場合、24ピンコネクタから4ピンコネクタを外し、 4ピンコネクタを接続せずに、20ピンケーブルをマザーボードに差し込む必要があります。 4. TXシリーズには、8ピン12Vケーブル（「EPS12V」ケーブル）が付いています。 a. マザーボードに8ピン12Vソケットが備わっている場合、8ピンケーブルを直接ご使用のマ ザーボードに接続します。...
  • Page 42 P49-00010 TX Manual.qxd:P49-00010 TX Manual.qxd 8/5/09 5:20 PM Page 1...
