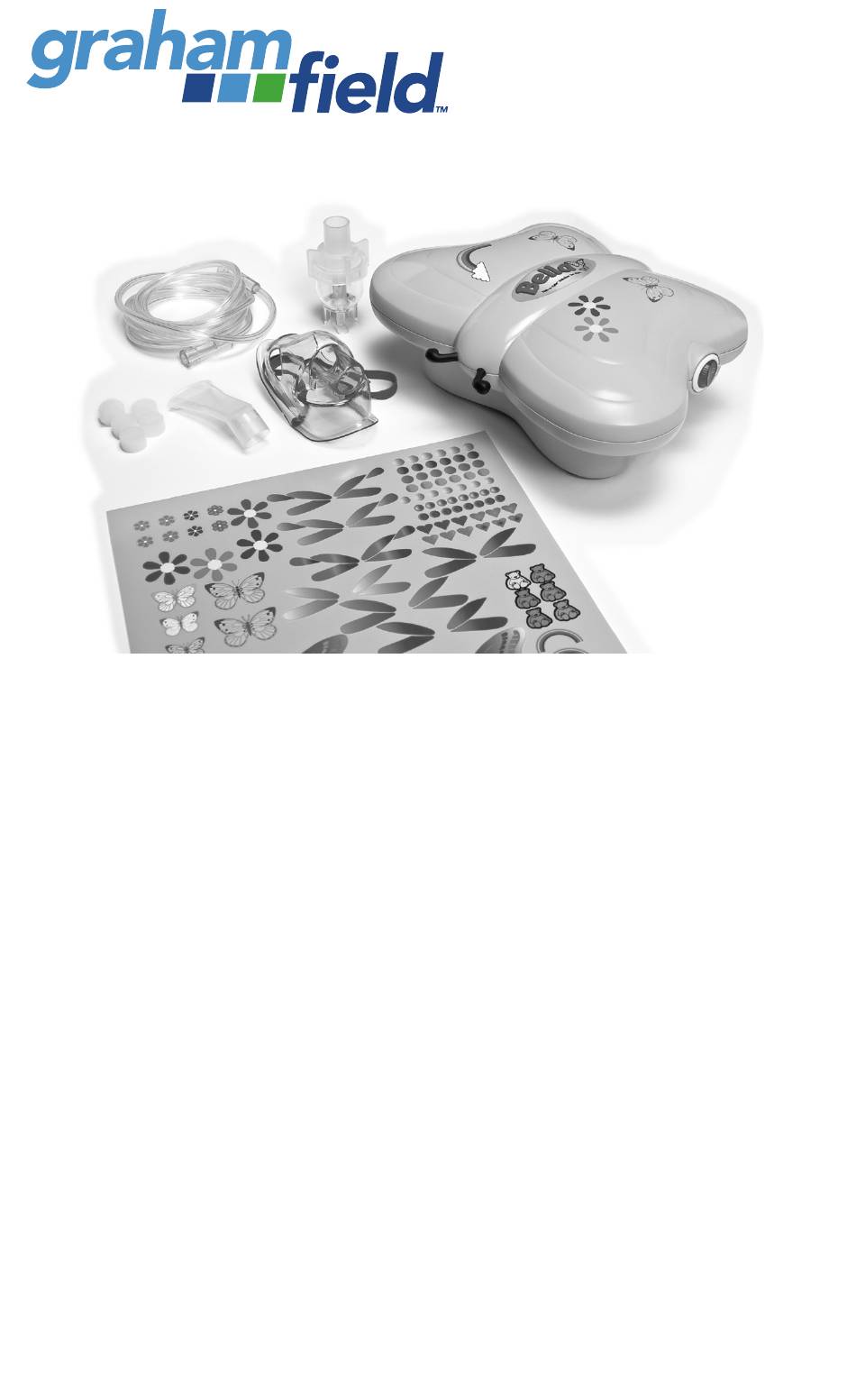

NE B-U-TYK E®
THE BU TT ER FLY™
NE BU LI ZER
COM PR ESS OR
ITEM J B0112-07 1
USER MANUAL
SAVE THIS MANUAL FOR FUTURE USE.
GF_JB0112071INS-LAB-RevE24

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NEB-U-TYKE THE BUTTERFLY JB0112-071 and is the answer not in the manual?

Questions and answers

Related Manuals for Graham Field NEB-U-TYKE THE BUTTERFLY JB0112-071

Summary of Contents for Graham Field NEB-U-TYKE THE BUTTERFLY JB0112-071

  • Page 1 NE B-U-TYK E® THE BU TT ER FLY™ NE BU LI ZER COM PR ESS OR ITEM J B0112-07 1 USER MANUAL SAVE THIS MANUAL FOR FUTURE USE. GF_JB0112071INS-LAB-RevE24...

  • Page 2: Table Of Contents

    The most current version of this manual can be found online at www.grahamfield.com. Federal Law (USA) restricts this device to sale by or on the order of a physician. This device should not be used unless the operator has been instructed by a qualified healthcare professional.

  • Page 3: Introduction

    INTRODUCTION This user manual contains important information and safety precautions for the Graham-Field Neb-u-Tyke Bella the Butterfly Nebulizer Compressor. Before using your Nebulizer Compressor, please read and understand this entire user manual. Take special note of all safety precautions marked DANGER and WARNING. Save this user manual for future reference.

  • Page 4: Important Safety Precautions

    IMPORTANT SAFETY PRECAUTIONS When using electrical products, especially when children are present, always follow basic safety precautions, including the following: DANGER: Indicates a potential hazard situation or unsafe practice that, if not avoided, will result in death or serious personal injury. WARNING: Indicates a potential hazard situation or unsafe practice that, if not avoided, could result in death or serious personal injury.
  • Page 5 WARNING: To reduce the risk of burns, electrocution, fire or personal injury: 1. Electrical shock hazard. Do not remove the outer case of the device. All disassembly and maintenance of the device must be performed by a qualified service technician. Refer service to qualified service personnel.
  • Page 6 10. Never use this device while drowsy or sleeping. 11. Do not use this device outdoors or operate where aerosol (spray) products are being used. 12. Do not use this device in the presence of flammable anesthesia or where oxygen or nitrous oxide is being administered.

  • Page 7: Product Description

    PRODUCT DESCRIPTION Features and Components Please note nebulizer features and components, labeled in the illustration below. nebulizer cup PVC tubing nebulizer ON/OFF filters switch mouthpiece pediatric mask stickers Neb-u-Tyke Bella the Butterfly Nebulizer Compressor Info: Bella the Butterfly replacement parts are available at www.grahamfield.com or from your Graham-Field authorized distributor.

  • Page 8: Setup

    SETUP Info: Before initial operation, clean the nebulizer cup assembly following the instructions given in MAINTENANCE/Cleaning the Nebulizer Cup. WARNING: Ensure that the nebulizer compressor is unplugged during setup. 1. Before each use, inspect the compressor and nebulizer cup assembly for damage or wear; replace as needed. 2.
  • Page 9 8. Connect the tubing to the adapter on the bottom of the nebulizer medication cup. 9. Connect the tubing’s other end to the compressor air outlet connector. WARNING: Before use, check that all parts are securely connected. Use of an improperly assembled nebulizer could diminish or prevent adequate delivery of medication and the effectiveness of the treatment.

  • Page 10: Operation

    OPERATION Nebulizer Operation s NOTICE: The Nebulizer Compressor is designed for intermittent use only. Do not operate it continuously for more than 20 minutes for a single use without turning it off and allowing a cooling period of at least 40 minutes.

  • Page 11: Safety Overload

    WARNING: This product contains small parts that may present a choking hazard to small children, and the tubing may present a strangulation hazard. Always use close supervision when this device is used by or near children or those who require close supervision.

  • Page 12: Maintenance

    MAINTENANCE Cleaning the Compressor’s Outer Case WARNING: Electrical shock hazard. Do not remove the outer case of the device. All disassembly and maintenance of the device must be performed by a qualified service technician. Refer service to qualified service personnel. WARNING: This device does not require oil.

  • Page 13: Replacing The Filter

    Replacing the Filter s NOTICE: Change the filter once every 30 days or when the filter changes color. Info: Additional filters can be purchased at www.grahamfield.com or from your Graham-Field authorized distributor. 1. Ensure that ON/OFF switch is in the OFF position. Open the filter cap located on the bottom of the nebulizer.

  • Page 14: Troubleshooting

    TROUBLESHOOTING If your Nebulizer Compressor fails to function, consult the following Troubleshooting guide. If the problem persists, consult your Graham-Field authorized distributor. Problem Cause and Solution Device Check if plug is properly fit into a grounded electrical doesn’t outlet. operate When device has been run continuously for more than 20 minutes, auto-shut-down may have been activated by the built-in thermal protector;...

  • Page 15: Specifications

    SPECIFICATIONS Specification Description Electrical 120 VAC 60Hz requirements Current 1.1A Fuse 250V, 5A Power cord Black, 7 ft (84” / 2,184 mm) Plug 2-prong Max pressure 42 psi (compressor) Max flow rate 8 LPM Nebulization rate .18 ml/min Particle dimension .5 - 10 microns Capacity 5 ml...

  • Page 16: Limited Warranty

    LIMITED WARRANTY SCOPE OF WARRANTY GF Health Products, Inc. (“GF”) warrants to the original purchaser only that it will replace or repair components, at GF’s sole discretion, that are defective in material or workmanship under normal use and service. All warranties are conditioned upon the proper use of the products strictly in accordance with good commercial practice and applicable GF instructions and manuals, including proper use and maintenance.
  • Page 17 7) Charges by anyone for adjustments, repairs, replacement parts, installation or other work performed upon or in connection with such products which are not expressly authorized in writing, in advance, by GF; 8) Any labor or shipping charges incurred in the replacement part installation or repair;...
  • Page 18 Manufactured For: GF Health Products, Inc. One Graham-Field Way, Atlanta, GA 30340 Made in China +1 770.368.4700 © 2012, GF Health Products, Inc. All Rights Reserved. Information contained herein is subject to change without notice. Graham-Field is a trademark of GF Health Products, Inc. The most current and complete product information can be found on our website.

  • Page 19: Compresor De Nebulizador Manual De Usuario (En Español)

    NE B-U-TYK E® THE BU TT ER FLY™ CO MPR ES OR DE NE BU LI ZADOR MODELO JB0112-071 MANUAL DE USUARIO GUARDE ESTE MANUAL PARA REFERENCIA EN EL FUTURO. GF_JB0112071INS-LAB-RevE24...
  • Page 20 Info: La más reciente versión de este manual podrá ser encontrado en www.grahamfield.com. La Ley Federal (USA) restringe este aparato para ventas por la orden de su médico. Este aparato no debe ser utilizado si el operador no ha sido adiestrado por profesional de cuido de salud calificado.

  • Page 21: Introducción

    INTRODUCCIÓN Este manual del usuario contiene información importante y precauciones de seguridad para el Graham-Field Neb-u- Tyke Bella the Butterfly Compresor de Nebulizador. Antes de usar su Compresor de Nebulizador, favor de leer y entender el manual de usuario. Tome nota especial en todas las precauciones marcadas PELIGRO y ADVERTENCIA.

  • Page 22: Directivas Importantes De Seguridad

    DIRECTIVAS IMPORTANTES DE SEGURIDAD PELIGRO: Indica una situación de peligro o una practica insegura que, si no es evitada, resultará en muerte o heridas serias a la persona. ADVERTENCIA: Indica una situación de peligro o una practica insegura que, si no es evitada, puede resultar en muerte o heridas serias a la persona.
  • Page 23 ADVERTENCIA: Para reducir el riesgo de quemadura, electrocución, fuego o heridas a la persona. 1. Riesgo de electrocución. No remueve carcasa externa de este aparato. Todo desensamblaje y mantenimiento de este aparato debe ser realizado por un técnico de servicio calificado. 2.
  • Page 24 9. Nunca inserte objetos en cualquier entrada o manga. 10. Nunca utilice soñoliento o dormido. 11. No utilice al aire libre, ni opere donde se utilicen productos de aerosol. 12. No utilice en presencia de anestesia, oxígeno, oxido nítrico, o cualquier gas inflamable mientras estos estén siendo administrado.

  • Page 25: Descripción Del Producto

    DESCRIPCIÓN DEL PRODUCTO Características y componentes Por favor de tomar nota de las características y los componentes del nebulizador descritos en la ilustración abajo: taza del nebulizador manga de PVC nebulizador interruptor filtros de ON/OFF boquilla máscara pediátrica pegatinas Neb-u-Tyke Bella the Butterfly Compresor de Nebulizador Info: Bella the Butterfly piezas reemplazadas están disponibles en www.grahamfield.com o de su...

  • Page 26: Ensamblaje

    ENSAMBLAJE Info: Antes de operación inicial, limpie la taza del nebulizador siguiendo las instrucciones escritos en la sección Mantenimiento/Limpieza de la Taza del Nebulizador. ADVERTENCIA: Antes de conectar el cordón de electricidad, asegure que el interruptor de ON/OFF está en la posición OFF. El enchufe también sirve para desconectar el aparato.
  • Page 27 8. Conecte la manga al adaptador a la parte inferior de la taza nebulizador. 9. Conecte la otra parte de la manga al conector de mango del compresor. ADVERTENCIA: Antes de uso, verifique que todas las piezas están conectados correctamente. Uso de un nebulizador armado incorrectamente puede disminuir o impedir reparto adecuado de medicamento y la efectividad del tratamiento.

  • Page 28: Operación

    OPERACIÓN Operación del Compresor de Nebulizador s AVISO: El Compresor de Nebulizador está diseñado para uso solamente por periodos. No debe operarlo continuamente por más de 20 minutos en un uso sin apagarlo y dejar que se enfríe por lo menos 40 minutos.

  • Page 29: Seguridad En Caso De Sobrecarga

    ADVERTENCIA: Este producto contiene partes pequeñas que pueden presentar un peligro de asfixiar para niños. Siempre utilice supervisión cerca cuando usando este aparato cerca de niños o los quienes requieren supervisión cerca. Seguridad en caso de sobrecarga s AVISO: No debe exceder más de 20 minutos de operación continuo.

  • Page 30: Mantenimiento

    MANTENIMIENTO Limpieza de la Carcasa del Compresor ADVERTENCIA: Riesgo de electrocución. No remueve carcasa externa de este aparato. Todo desensamblaje y mantenimiento de este aparato debe ser realizado por un técnico de servicio calificado. ADVERTENCIA: Este aparato no necesita aceite. No lubrique piezas internas.

  • Page 31: Instrucciones Para El Cambio Del Filtro De Aire

    Instrucciones para el cambio del filtro de aire s AVISO: Cambie el filtro cada 30 días o cuando el filtro cambia color. Filtros adicionales pueden ser comprados en www.grahamfield.com o de su distribuidor autorizado de Graham-Field. 1. Asegúrese de que el interruptor ON/OFF está...

  • Page 32: Detectando Problemas

    DETECTANDO PROBLEMAS Si su Compresor de Nebulizador falla, consulte a la guía de Detectando Problemas debajo. Si el problema continua, llame a su distribuidor autorizado de Graham-Field. Problema Causa y Solución El aparato no Verifique si el enchufe está conectado funciona correctamente en la toma eléctrica apropiada.

  • Page 33: Especificaciones

    ESPECIFICACIONES Especificación Descripción Requísito eléctrico 120 VAC 60Hz Corriente 1.1A Capacidad de 250V, 5A fusible Cordón eléctrico Negro, 7 ft (84” / 2,184 mm) Enchufe De tipo de 2 Aspa Presión máxima del 42 psi compresor Flujo máximo 8 LPM Tasa de nebulización .18 ml/min Tamaño de partícula .5 - 10 microns...

  • Page 34: Garantía Limitada

    GARANTÍA LIMITADA AMBITO DE GARANTÍA GF Health Products, Inc. (“GF”) garantía al comprador original o arrendatario (cual quiera es el “Cliente”) solamente, que va reemplazar o reparar componentes, a la decisión solo de GF, cuales son defectos en material o calidad utilizado normalmente y con servicio. Todas garantias son condicionales por el uso apropiado de los productos en aquerdo con practicas de buen negotio y applicable con los instrucciones y manuales de GF, incluyendo uso apropiado.
  • Page 35 9) Costos y gastos del mantenimiento y limpieza regular; y 10) Representaciones y garantías hechas por cualquier persona o entidad que no sea GF. GARANTÍA ENTERO, REMEDIO EXCLUSIVO Y DESCARGO DE DAÑOS CONSIGUIENTE ESTA GARANTÍA ES LA UNICA GARANTÍA DE GF Y ES EN VEZ DE TODAS OTRAS GARANTÍAS, EXPRESIDAS O IMPLICITADAS.
  • Page 36 Fabricado por: GF Health Products, Inc. One Graham-Field Way, Atlanta, GA 30340 Fabricado en China +1 770.368.4700 © 2012, GF Health Products, Inc. Todos losderechos reservados. La información contenida en este documento está sujeta a cambios. Graham-Field is a trademark of GF Health Products, Inc. La información más actualizada y completa del producto se puede encontrar en nuestra página web.
