ZyXEL Communications EE5301-00 Quick Start Manual

EE5301-00
Dual-Band Wireless BE7200 10G
Ethernet VoIP Gateway with SFP+
Quick Start Guide
ENGLISH | DEUTSCH | ESPAÑOL
NEDERLANDS | SUOMI | SVENSKA
Zyxel One App

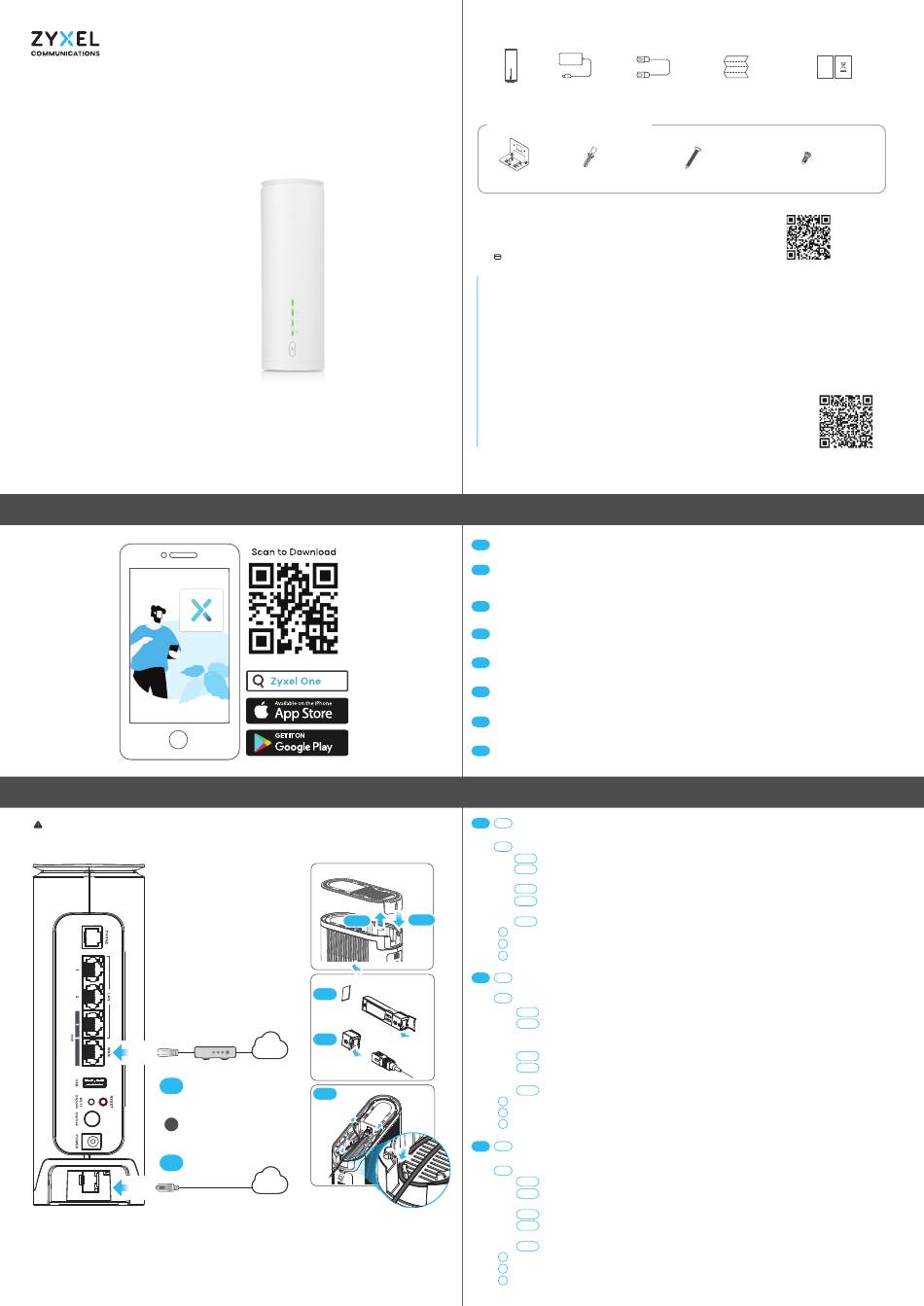

Step 1
Hardware Connections
To avoid possible eye injury, do NOT look into an operating fiber module's connector.
WAN
Modem / Router
1-a
OR
1-b
WAN
1/4
| FRANÇAIS | ITALIANO
1-b-1
1-b-2
1-b-3
Internet
1-b-4
Internet
Package Contents
Device Power Adapter
Mounting Kit (Optional)
x1
Bracket Screw Anchors
Support Information
https://www.zyxel.com/service-provider/global/en/tech-support
EU Importer
Zyxel Communications A/S
Gladsaxevej 378, 2. th. 2860 Søborg, Denmark.
UK Importer
Zyxel Communications UK Ltd.
2 Old Row Court, Rose Street, Wokingham, RG40 1XZ, United Kingdom (UK)
US Importer
Zyxel Communications, Inc.
1130 North Miller Street Anaheim, CA 92806-2001
https://www.zyxel.com/service-provider
See the Online Help at https://zyxelsp.com/OPAL-WiFi7
for configuration assistance and related safety warnings.
Copyright © 2025 Zyxel and/or its affiliates. All Rights Reserved.
EN Download the Zyxel One app for easy installation guidance or follow the connection steps outlined below. You
can use the app or the web configurator to manage your Device.
DE
Für eine Installationsanleitung laden Sie die Zyxel One App herunter, oder befolgen Sie die unten
beschriebenen Schritte zum Herstellen einer Verbindung. Sie können die App oder den Webkonfigurator
verwenden, um Ihr Gerät zu verwalten.
ES
Descarga la App Zyxel One para guiarte en la instalación o bien sigue los pasos que se describen abajo.
Puedes usar la App o el configurador Web para configurar tu equipo.
FR Téléchargez l'application Zyxel One afin obtenir des conseils d'installation ou suivez les étapes de connexion
décrites ci-dessous. Vous pouvez utiliser l'application ou le configurateur Web pour gérer votre appareil.
IT Scarica l'app Zyxel One per una installazione guidata oppure segui i passaggi di connessione descritti di
seguito. Per gestire questo dispositivo, puoi usare l'app Zyxel One o il Configuratore Web.
NL Download de Zyxel One-app voor installatiebegeleiding of volg de onderstaande stappen.
U kunt de app of de webconfigurator gebruiken om uw apparaat te beheren.
Lataa Zyxel One -sovellus ohjattua asennusta varten tai noudata alla kuvattuja yhteysmääritysohjeita.
FI
Laitteen hallinta on mahdollista sovelluksen tai selaimen verkkokäyttöliittymän kautta.
SE Ladda ner Zyxel One-appen för installationsvägledning eller följ stegen som beskrivs nedan. Du kan använda
appen eller webbkonfiguratorn för att hantera din enhet.
EN 1-a
Use an Ethernet cable to connect the Ethernet WAN port to a device for Internet access.
OR
1-b Use the SFP port with an SFP transceiver for WAN connection.
Gently pull the bottom cover to remove it.
1-b-1
1-b-2 Insert a compatible SFP+ transceiver into the SFP port until it clicks into place, then close the
transceiver's latch.
1-b-3
Connect the fiber optic cable (under 3.0 mm in diameter) to the transceiver.
1-b-4 Gently coil the fiber cable from the first tab at the entrance as shown. Make sure the cable goes
under the tabs to keep it in place.
1-d-5
1-b-5
Put the bottom cover back on the Device.
2
Connect a computer to the LAN port using the Ethernet cable (optional).
3
Connect a phone to the phone port using a phone cable (optional).
4 Use the included power adapter to connect the power plug to a power outlet. Press the ON/OFF button to
turn on the Device.
DE 1-a
Verwenden Sie ein Ethernet-Kabel, um den Ethernet-WAN-Port mit einem Gateway zu verbinden.
ODER
1-b
Verwenden Sie den SFP Anschluss mit einem SFP Transceiver für die WAN Verbindung.
1-b-1 Ziehen Sie vorsichtig an der unteren Abdeckung, um sie zu entfernen.
1-b-2 Stecken Sie einen kompatiblen SFP+ Transceiver in den SFP Anschluss, bis er einrastet, und
schließen
Sie dann die Verriegelung des Transceivers.
Schließen Sie ein Glasfaserkabel (unter 3,0 mm Durchmesser) an den Transceiver an.
1-b-3
Wickeln Sie, entsprechend der Abbildung, das Glasfaserkabel vorsichtig von der ersten Lasche
1-b-4
am Eingang auf. Stellen Sie sicher, dass das Kabel unter die Laschen geht, damit es fixiert bleibt.
1-b-5 Setzen Sie die untere Abdeckung wieder auf das Gerät.
Schließen Sie einen Computer mit dem Ethernet-Kabel an den LAN-Port an (optional).
2
3 Schließen Sie ein Telefon mit dem Telefonkabel an den Telefonanschluss an (optional).
4 Schließen Sie den mitgelieferten Netzadapter an den Netzanschluss und an eine Netzsteckdose an.
Drücken Sie auf die ON/OFF Taste, um den Gerät einzuschalten.
ES
1-a
Use un cable Ethernet para conectar el puerto WAN a un módem de puerta de enlace.
O
Utilice el puerto SFP con un transceptor SFP para una conexion WAN.
1-b
1-b-1 Tire suavemente de la cubierta inferior para quitarla.
1-b-2 Inserte un transceptor SFP+ compatible en el puerto SFP hasta que encaje en su lugar. A
continuación cierre el pestillo del transceptor.
1-b-3 Conecte el cable de fibra óptica (menos de 3.0 mm de diámetro) al transceptor.
1-b-4 Bobine suavemente el cable de fibra desde la primera pestaña en la entrada como se muestra.
Asegúrese de que el cable pase por debajo de las pestañas para mantenerlo en su lugar.
1-b-5 Coloque la cubierta inferior de nuevo en el equipo.
2 Conecte un equipo al puerto LAN con el cable Ethernet (opcional).
Conecte un teléfono al puerto del teléfono usando el cable de teléfono (opcional).
3
Utilice el adaptador de alimentación incluido para conectar el enchufe de alimentación a una toma de
4
corriente. Presione el botón ON/OFF para encender el equipo.
Ethernet Cable Quick Start Guide
x2 x2
M4 Tapping Screws
DoC
Declaration of Conformity
Safety Warnings
x1
M3 Tapping Screw
