Montage- und Bedienungsanleitung
Caramatic SafeDrive
Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen Gasgeräten
im Caravan und Motorcaravan während der Fahrt, zum Anschluss an die Gasflasche
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 1
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 4
QUALIFIKATION DER ANWENDER ......................................................................................................... 4
AUFBAU ................................................................................................................................................... 4
ANSCHLÜSSE .......................................................................................................................................... 5
VORTEILE UND AUSSTATTUNG............................................................................................................. 6
FUNKTIONSBESCHREIBUNG ................................................................................................................. 6
ABMESSUNGEN ...................................................................................................................................... 7
ABMESSUNGEN ZUBEHÖR .................................................................................................................... 7
MONTAGE ................................................................................................................................................ 8
DICHTHEITSKONTROLLE ....................................................................................................................... 9
INBETRIEBNAHME NACH AUSWECHSELN VON TEILEN DER FLÜSSIGGASANLAGE...................... 10
INBETRIEBNAHME CRASH-SENSOR-PENDEL .................................................................................... 10
BEDIENUNG ........................................................................................................................................... 10
FEHLERBEHEBUNG .............................................................................................................................. 10
INSTANDSETZUNG ............................................................................................................................... 11
AUSSERBETRIEBNAHME ..................................................................................................................... 11
AUSTAUSCH .......................................................................................................................................... 11
WARTUNG ............................................................................................................................................. 11
ZERTIFIKATE ......................................................................................................................................... 11
TECHNISCHE DATEN ............................................................................................................................ 12
LISTE DER ZUBEHÖRTEILE .................................................................................................................. 12
ENTSORGEN ......................................................................................................................................... 12
GEWÄHRLEISTUNG .............................................................................................................................. 12
TECHNISCHE ÄNDERUNGEN ............................................................................................................... 12
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
• Diese Anleitung im Fahrzeug aufbewahren!
SICHERHEITSBEZOGENE HINWEISE
Originalanleitung / Artikel-Nr. 71 835 50 a
Ausgabe 10.2024 / Ersatz für Ausgabe 01.2024
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for GOK Caramatic SafeDrive
Summary of Contents for GOK Caramatic SafeDrive
-
Page 1: Table Of Contents

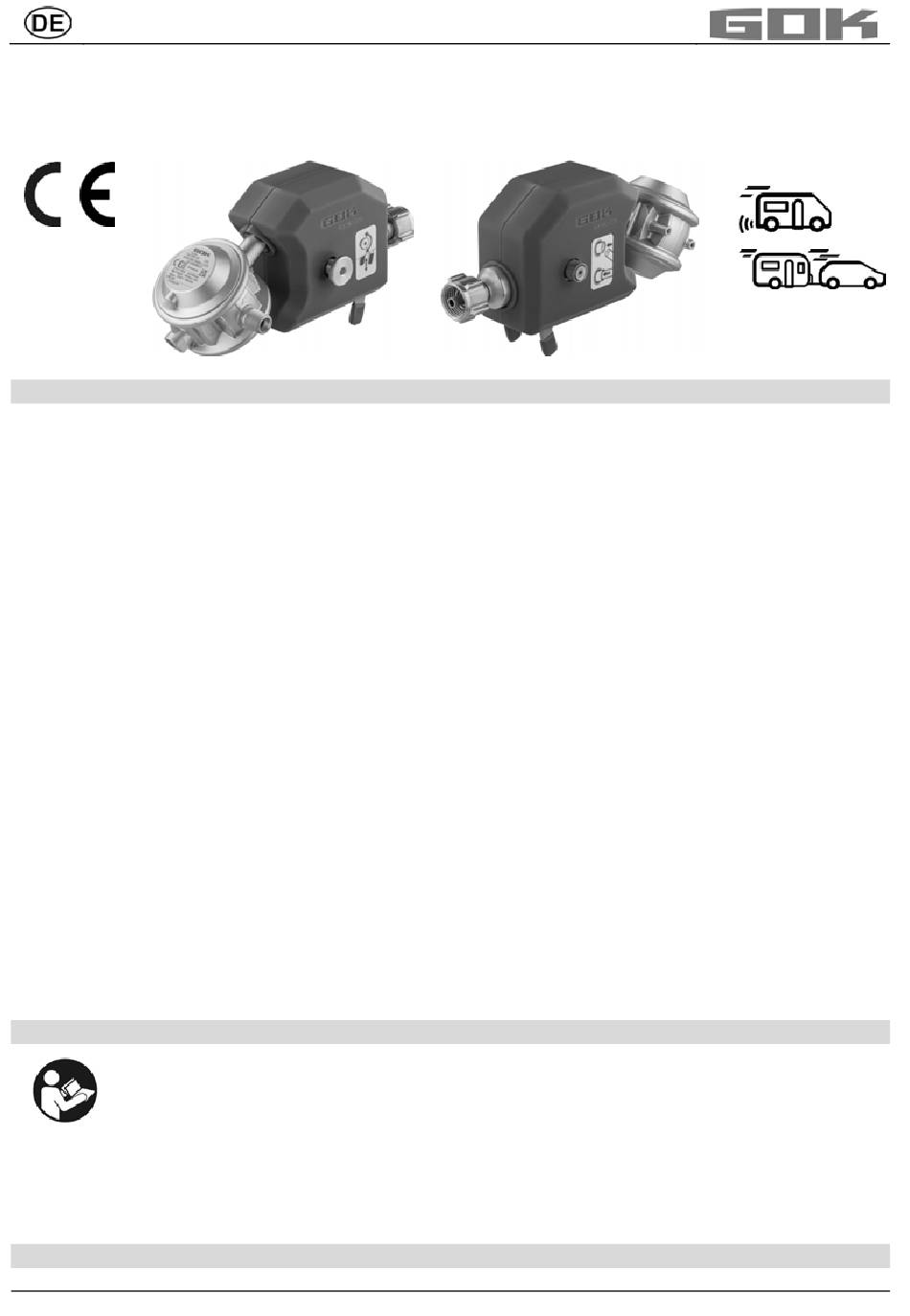

Montage- und Bedienungsanleitung Caramatic SafeDrive Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen Gasgeräten im Caravan und Motorcaravan während der Fahrt, zum Anschluss an die Gasflasche INHALTSVERZEICHNIS ZU DIESER ANLEITUNG .......................... 1 SICHERHEITSBEZOGENE HINWEISE ....................1 ALLGEMEINE PRODUKTINFORMATION ....................2 BESTIMMUNGSGEMÄSSE VERWENDUNG ................... 3 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................ -
