Item #1001 415 439
Model #72001
UL Model #52-SHAN

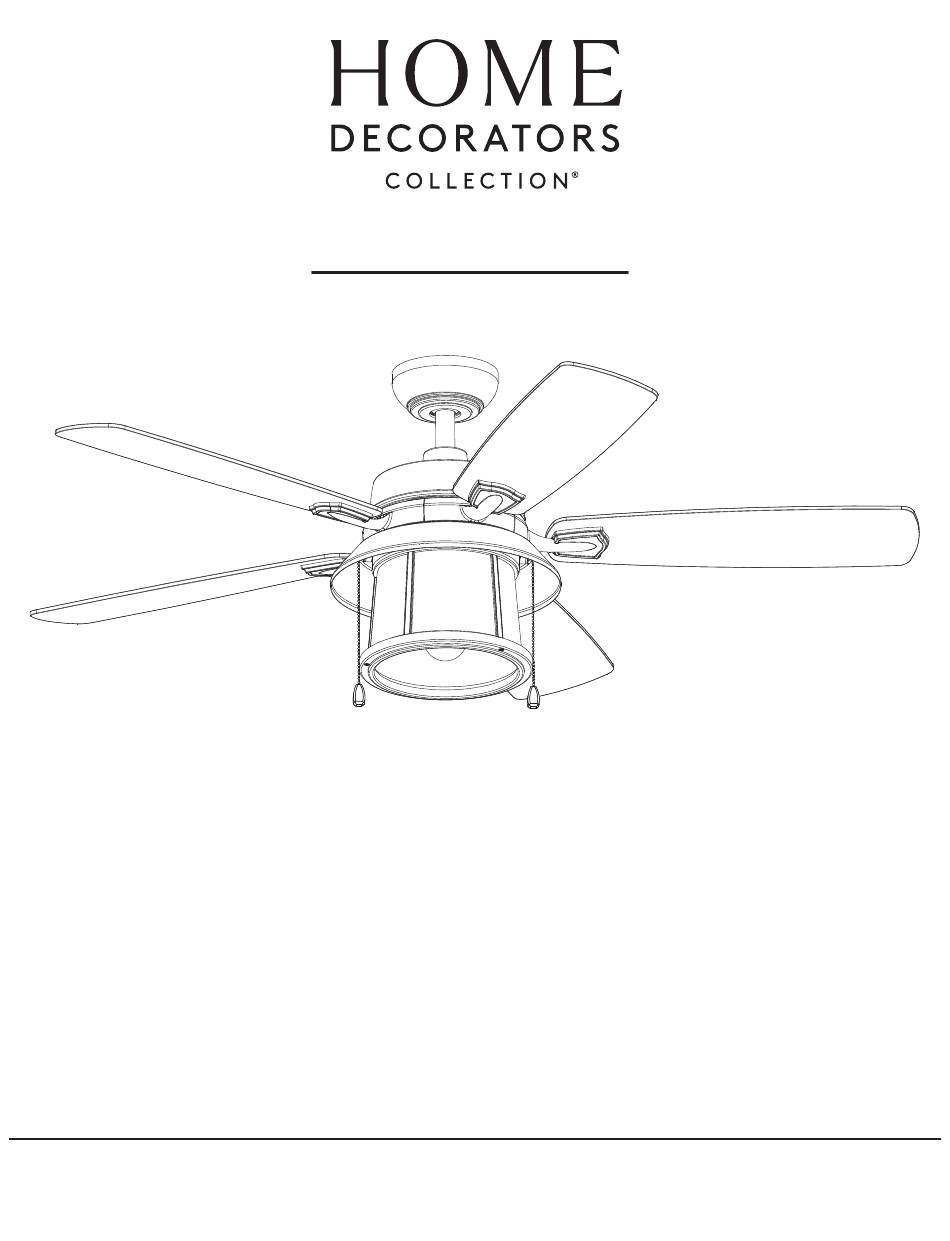

USE AND CARE GUIDE
SHANAHAN 52-INCH CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.CA
THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Home Decorators Collection SHANAHAN 72001
Summary of Contents for Home Decorators Collection SHANAHAN 72001
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home...
-
Page 2: Table Of Contents
Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................12 Warranty ................3 Care and Cleaning ............. 13 Pre-Installation ..............3 Troubleshooting ..............13 Installation ................6 Safety Information WARNING: To reduce the risk of personal injury, READ AND SAVE THESE INSTRUCTIONS. -
Page 3: Warranty
A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators Collection hereby disclaims any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by law. -
Page 4: Hardware Included
Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Blade attachment screws Plastic wire connector Extra blade bracket screw Pull chain Extra mounting screws for outlet box... -
Page 5: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Slide-on mounting bracket Blade (inside canopy) Blade arm Ball/downrod assembly Light kit pan Canopy Glass shade assembly Decorative motor collar cover LED bulb Fan-motor assembly IMPORTANT: This product and/or components are governed by one or more of the following U.S. -
Page 6: Installation
Installation MOUNTING OPTIONS NOTE: You may need a longer downrod to maintain WARNING: To reduce the risk of fire, electric shock, proper blade clearance when installing on a steep, sloped or personal injury, mount the fan to an outlet box ceiling. -
Page 7: Routing The Wires
Assembly - Standard Ceiling Mount Preparing for standard mounting Routing the wires □ NOTE: The magnet is pre-attached on the canopy bottom Route the wires exiting the top of the fan motor assembly cover for you to remove and install easily. (E) through the decorative motor collar cover (D) and then the center of the canopy bottom cover (FF). - Page 8 Assembly - Hanging the Fan Attaching the fan to the electrical Hanging the fan □ Carefully lift the fan-motor assembly (E) up to the slide-on WARNING: To reduce the risk of fire, electric shock, or other mounting bracket (A). personal injury, mount the fan to an outlet box or supporting □...
-
Page 9: Assembly
Assembly - Hanging the Fan (continued) Making the electrical connections WARNING: Each wire nut supplied with this fan is designed to accept up to one 12-gauge house wire and two wires from the fan. If you have larger than 12-gauge house wiring or more Outlet box than one house wire to connect to the fan wiring, consult an electrician for the proper size wire nuts to use. - Page 10 Assembly - Hanging the Fan (continued) Mounting the fan-motor assembly (standard mount) WARNING: When using the standard ball/downrod mounting, the tab in the ring at the bottom of the mounting bracket must rest in the groove of the hanger ball. Failure to properly seat the tab in the groove could cause damage to the wiring.
- Page 11 Assembly - Attaching the Light Attaching the light kit pan □ Remove one screw (OO) from the black bracket below fan motor assembly (E), and loosen, but do not remove the other two screws. □ Push the light kit pan (H) up to the black bracket so that the two loosened screw heads fit into the keyhole slots.
-
Page 12: Operating Your Fan
Operating Your Fan Turn on the power and check the operation of the fan. The fan pull chain controls the fan speed as follows: A. Warm weather 1 pull- High; 2 pulls- Medium, 3 pulls-Low, 4 pulls-off. Speed setting for warm or cool weather depends on factors such as the room size, ceiling height, number of fans and so on. -
Page 13: Care And Cleaning
Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □... - Page 14 Questions, problems, missing parts? Before returning to the store, call Home Depot Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday. 1-800-986-3460 HOMEDEPOT.CA Retain this manual for future use.
- Page 15 MERCI Nous vous remercions d’avoir fait confiance à Home Decorators Collection en achetant ce ventilateur de plafond. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme...
-
Page 16: Consignes De Sécurité
Table des matières Table des matières .............. 2 Assemblage ................. 7 Consignes de sécurité ............2 Utilisation ................12 Garantie ................3 Entretien et nettoyage ............13 Pré-installation..............3 Dépannage ................. 13 Installation ................6 Consignes de sécurité AVERTISSEMENT : Pour réduire les risques de blessure, ne LISEZ ET CONSERVEZ CES INSTRUCTIONS. -
Page 17: Garantie
Les réparations effectuées par des personnes non autorisées rendront cette garantie caduque. Il n’existe aucune autre garantie expresse. Par la présente, Home Decorators Collection décline toute garantie y compris, mais sans s’y limiter, celles qui ont trait à la qualité marchande et d’adéquation à un usage particulier, selon les limites prévues par la loi. -
Page 18: Quincaillerie Fournie
Pré-installation (suite) QUINCAILLERIE FOURNIE REMARQUE : Les pièces de quincaillerie ne sont pas illustrées à la taille réelle. Pièce Description Quantité Vis de fixation des pales Capuchon de connexion en plastique Vis supplémentaire pour support de pale Chaîne (tirette) Vis de montage supplémentaires pour boîte de sortie de courant... -
Page 19: Contenu De L'emballage
Pré-installation (suite) CONTENU DE L’EMBALLAGE Pièce Description Quantité Pièce Description Quantité Support de fixation à glisser Pale (à l’intérieur de la monture) Support de pale Ensemble boule/tige de suspension Bac de luminaire Monture Abat-jour en verre Couvercle décoratif du collet du moteur Ampoule DEL Moteur du ventilateur IMPORTANT : Ce produit et/ou ses composants sont protégés... -
Page 20: Installation
Installation OPTIONS D’INSTALLATION REMARQUE : Une tige de suspension plus longue peut s’avérer nécessaire AVERTISSEMENT : Pour réduire les risques d’incendie, de choc pour maintenir une distance correcte entre les pales et le plafond, lors électrique ou de blessure, installez le ventilateur sur une boîte de sortie d’une installation sur un plafond présentant une forte pente. - Page 21 Assemblage – Installation normale au plafond Préparation à l’installation normale Acheminement des fils □ Faites passer les fils sortant du dessus du moteur du REMARQUE : L’aimant est préfixé au couvercle inférieur de la monture ventilateur (E) par le centre du couvercle décoratif du collet pour vous permettre de le retirer et de l’installer facilement.
- Page 22 Assemblage - Suspension du ventilateur Montage du ventilateur sur la boîte Suspension du ventilateur électrique □ Soulevez avec précaution le moteur du ventilateur (E) jusqu’au support AVERTISSEMENT : Pour réduire les risques d’incendie, de choc électrique de fixation à glisser (A). ou de blessure, installez le ventilateur sur une boîte de sortie de courant □...
-
Page 23: Assemblage
Assemblage – Suspension du ventilateur (suite) □ Tournez le capuchon de connexion (BB) vers le haut et enfoncez le Effectuer les connexions électriques câblage dans la boîte de sortie de courant. AVERTISSEMENT : Chaque capuchon de connexion fourni avec ce ventilateur est conçu pour accepter un fil de câblage de la maison de calibre 12 et deux fils en provenance du ventilateur. - Page 24 Assemblage – Suspension du ventilateur (suite) Installation du moteur du ventilateur (installation normale) AVERTISSEMENT : Si la méthode d’installation normale avec la boule/ tige de suspension est utilisée, la languette de l’anneau qui se trouve au bas du support de fixation doit reposer dans le sillon de la boule de suspension.
- Page 25 Assemblage - Installation du luminaire Installation du bac du luminaire □ Retirez une vis (OO) du support noir sous le moteur du ventilateur (E) et desserrez mais ne retirez pas les deux autres vis. □ Poussez le bac du luminaire (H) vers le haut jusqu’au support noir, de façon à...
-
Page 26: Utilisation
Utilisation du ventilateur Mettez le ventilateur en marche et vérifiez son fonctionnement. La chaîne (tirette) du ventilateur permet de contrôler sa vitesse comme suit : Tirer 1 fois - Élevée; Tirer 2 fois - Moyenne; Tirer 3 fois- Faible; Tirer 4 fois- A. -
Page 27: Entretien Et Nettoyage
Entretien et nettoyage AVERTISSEMENT : Assurez-vous que l’alimentation en courant électrique est coupée avant de nettoyer le ventilateur. □ En raison du mouvement naturel du ventilateur, certains raccords peuvent se desserrer. Vérifiez les raccords de support, les brides et les fixations des pales deux fois par an. - Page 28 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle de Home Depot entre 8 h et 19 h, HNE, du lundi au vendredi et entre 9 h et 18 h, HNE, le samedi. 1 800 986-3460 HOMEDEPOT.CA Conservez ce guide pour un usage ultérieur.
