INSTRUCCIONES DE ENSAMBLAJE

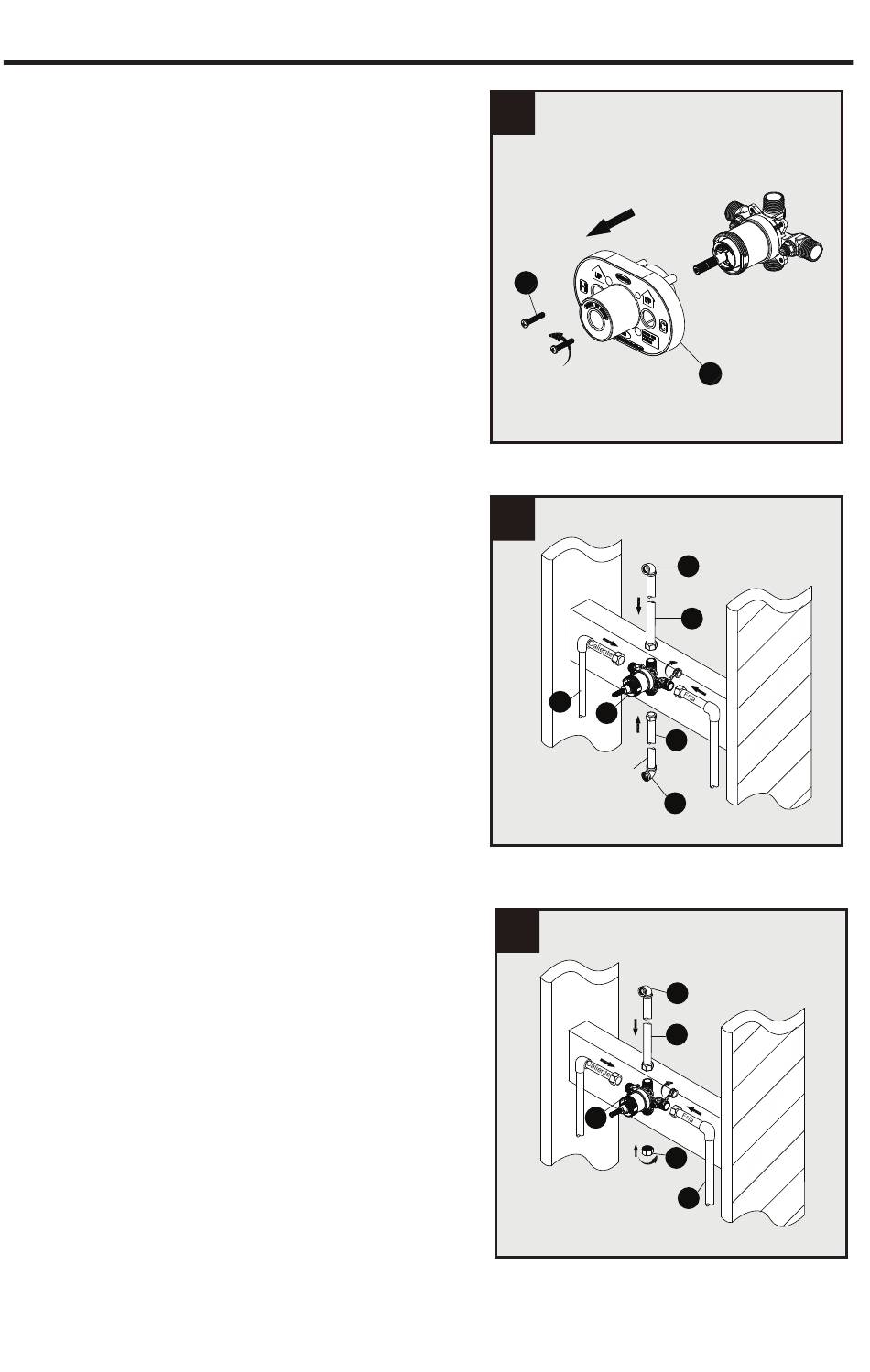

2. Desatornille los tornillos (J) y retire el protector de
yeso (I).
3. Cómo instalar las conexiones de suministro:
a. Aplique cinta selladora para roscas alrededor de las
roscas de la tubería en dirección de las manecillas
del reloj, como se muestra.
b. Conecte las líneas de suministro de agua caliente y
frío (1, no se incluye), la ducha (2, no se incluye) y las
tuberías de salida de la bañera (3, no se incluye) al
cuerpo de la válvula (D). Conecte los codos de las
tuberías (4, no se incluye) a los extremos de ambas
tuberías y apriete con una llave. Ver figura 3a.
c. Si no desea instalar la salida de la bañera, enrosque
el tapón (G) en la salida inferior. Ver figura 3b.
NOTA: asegúrese de colocar el cuerpo (D)
correctamente en la pared con las marcas "UP" hacia
arriba. Las líneas de suministro de agua caliente se
conectan a la entrada H y las líneas de suministro de
agua fría se conectan a la entrada C.
No use PEX o CPVC entre la válvula y la boquilla.
2
J
3a
1
3b
15
I
4
2
D
3
Cobre
o IPS
4
4
2
D
G
1
