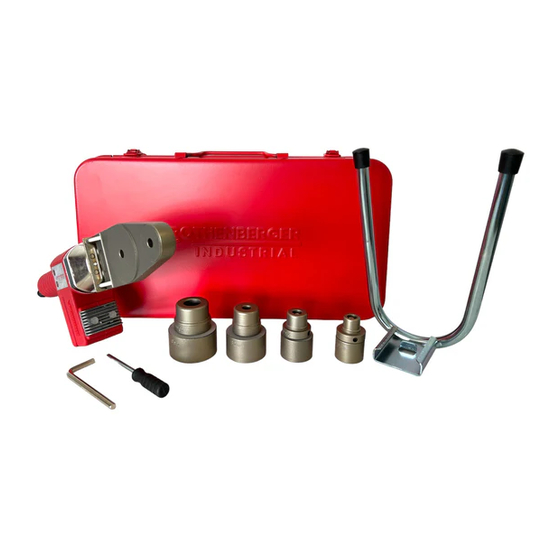

TEILEBEZEICHNUNG (Abbildung 1)
Modell CR-RJQ-40
1.
Ständer
3.
Inbusschlüssel SW6
4.
Haltebolzen
5.
Heizdorne
6.
Netzkabel
7.
Griff
8.
Hitze-Isolationschild
9.
Heizplatte
TECHNISCHE DATEN
Modell
Nennspannung
Leistung
Frequenz
Temperatur
Gewicht
Abmessungen
NETZANSCHLUSS
Nur an 220/230 V Einphasen-Wechselstrom und an die auf dem Leistungsschild
angegebene Netzspannung anschließen.
Der Stromkreis muss mit einer Sicherung 16 A abgesichert sein.
Stecken Sie das Gerät nur an Steckdosen mit Schutzleiter. Zudem wird empfohlen eine
Fehlerstromschutzeinrichtung zu installieren.
036051,52,62,63_Anleitung_Kern_26 Sprachen.indb 5
Modell CR-RJQ-63
1.
Ständer
2.
Tischschraubstock
3.
Inbusschlüssel SW6
4.
Haltebolzen
5.
Heizdorne
6.
Netzkabel
7.
Griff
8.
Hitze-Isolationschild
9.
Heizplatte
CR-RJQ-40
CR-RJQ-63
220 / 230 V~
220 / 230 V~
600 / 650 W
800 / 870 W
50 / 60 Hz
50 / 60 Hz
260°C ±5%
260°C ±5%
1,6 kg
1,68 kg
340x122x50 mm
370x135x50 mm 370x135x50 mm
Schutzklasse I
Modell CR-ZRJQ-63T &
CR-ZRJQ-110T
1.
Ständer
2.
Tischschraubstock
3.
Inbusschlüssel SW6
4.
Haltebolzen
5.
Heizdorne
6.
Netzkabel
7.
Griff
8.
Hitze-Isolationschild
9.
Heizplatte
10. Bedienfeld
11. Zusatzhandgriff
(nur Modell
CR-ZRJQ-110T)
CR-ZRJQ-63T
220 / 230 V~
800 / 870 W
50 / 60 Hz
200 – 279°C ±5% 200 – 279°C ±5%
1,8 kg
5
CR-ZRJQ-110T
220 / 230 V~
1200 / 1300 W
50 / 60 Hz
2,0 kg
380x155x60 mm
02.02.2023 16:07:31
