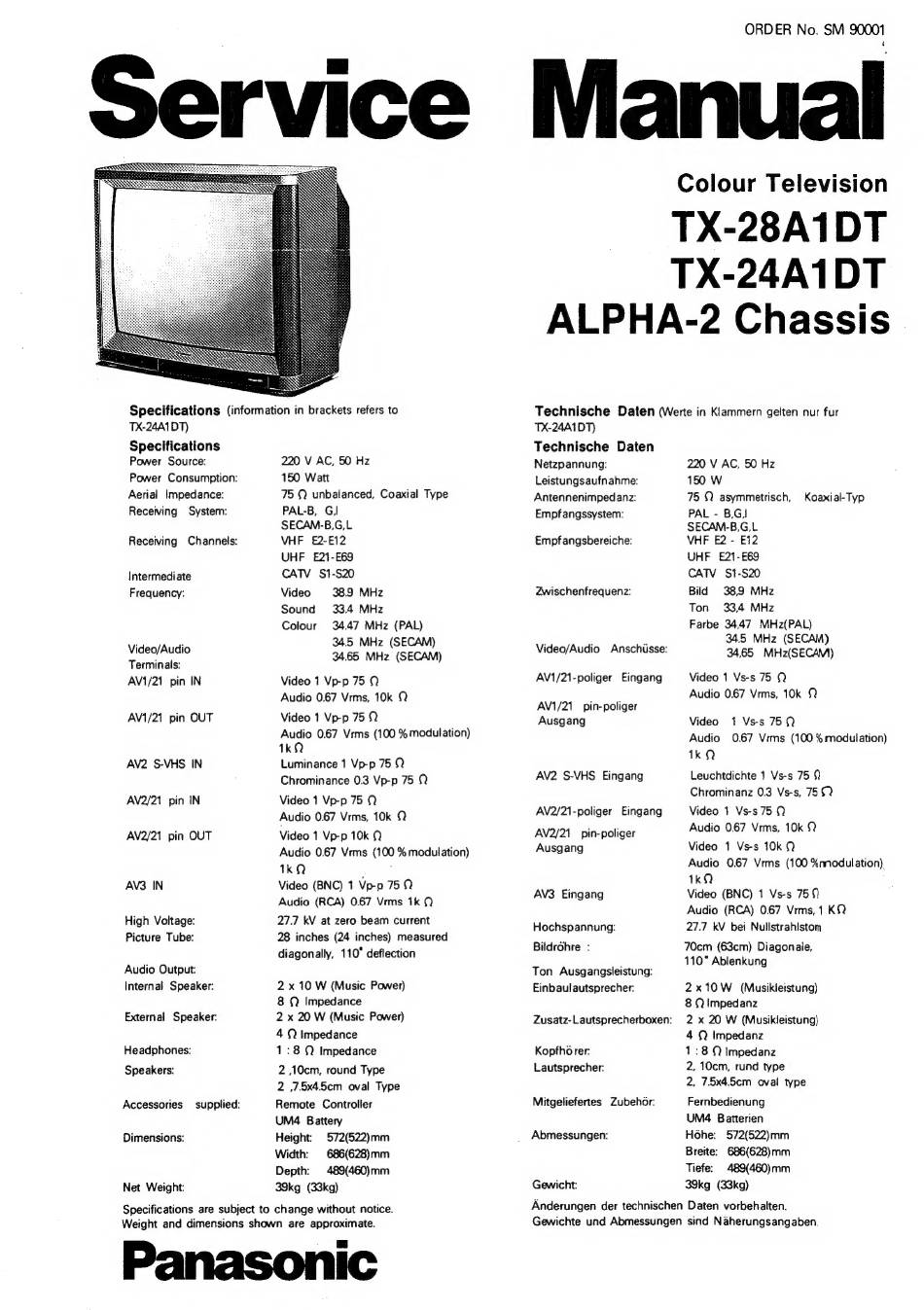

Panasonic TX-28A1DT Service Manual

ORDER No. SM 90001
Service Manual
Colour Television
; 7
ee
Specifications (information in brackets refers to
TX-24A1DT)
Specifications
Power Source:
Power Consumption:
Aerial Impedance:
Receiving System:
Receiving Channels:
Intermediate
Frequency:
Video/Audio
Terminals:
AV1/21 pin IN
AV1/21 pin OUT
AV2 S-VHS IN
AV2/21 pin IN
AV2/21 pin OUT
AV3 IN
High Voltage:
Picture Tube:
Audio Output:
Internal Speaker:
External Speaker.
Headphones:
Speakers:
Accessories supplied:
Dimensions:
Net Weight:
220 V AC, 50 Hz
150 Watt
75 Q unbalanced, Coaxial Type
PAL-B, G|
SECAN-B,G,L
VHF £2-E12
UHF £21-E69
CATV S1-S20
Video 38.9 MHz
Sound 33.4 MHz
Colour 34.47 MHz (PAL)
34.5 MHz (SECAM)
34.65 MHz (SECAM)
Video 1 Vp-p 75 Q
Audio 0.67 Vrms, 10k Q
Video 1 Vp-p 75 2
Audio 0.67 Vrms (100 % modulation)
1kQ
Luminance 1 Vp-p 75
Chrominance 0.3 Vp-p 75 Q
Video 1 Vp-p 75 Q
Audio 0.67 Vrms, 10k 2
Video 1 Vp-p 10k Q
Audio 0.67 Vrms (100 % modulation)
1kQ ;
Video (BNC) 1 Vp-p 75 2
Audio (RCA) 0.67 Vrms 1k Q
27.7 kV at zero beam current
28 inches (24 inches) measured
diagonally, 110° deflection
2 x 10 W (Music Power)
8 ]Q Impedance
2 x 20 W (Music Power)
4 2 Impedance
1:8 Impedance
2 10cm, round Type
2 ,7.5x45cm oval Type
Remote Controller
UM4 Battery
Height. 572(522)mm
Width: 686(628)mm
Depth: 489(460)mm
39kg (33kg)
Specifications are subject to change without notice.
Weight and dimensions shown are approximate.
Panasonic
TX-28A1DT
TX-24A1DT
ALPHA-2 Chassis
Technische Daten (Werte in Klammern gelten nur fur
TX-24A1DT)
Technische Daten
Netzpannung:
Leistungsaufnahme:
Antennenimpedanz:
Empfangssystem:
Empfangsbereiche:
Zwischenfrequenz:
Video/Audio Anschusse:
AV1/21-poliger Eingang
AV1/21_ pin-poliger
Ausgang
AV2 S-VHS Eingang
AV2/21-poliger Eingang
AV2/21__ pin-poliger
Ausgang
AV3 Eingang
Hochspannung:
Bildrohre :
Ton Ausgangsleistung:
Einbaulautsprecher:
Zusatz-Lautsprecherboxen:
Kopfho rer:
Lautsprecher:
Mitgeliefertes Zubehor:
Abmessungen:
Gewicht:
220 V AC, 50 Hz
150 W
75.9 asymmetrisch, Koaxial-Typ
PAL - B,G]
SECAM-B,G,L
VHF E2 - E12
UHF E21-E69
CATV S1-S20
Bild 389 MHz
Ton 33,4 MHz
Farbe 34.47 MHz(PAL)
34.5 MHz (SECAM)
34,65 MHz(SECAM)
Video 1 Vs-s 75 Q
Audio 0.67 Vrms, 10k
Video 1 Vs-s 75Q
Audio 0.67 Vrms (100 % modulation)
1k Q
Leuchtdichte 1 Vs-s 75 0
Chrominanz 0.3 Vs-s, 759
Video 1 Vs-s75Q
Audio 0.67 Vrms, 10k
Video 1 Vs-s 10k Q
Audio 0.67 Vrms (100 %nnodulation)
kA
Video (BNC) 1 Vs-s 759
Audio (RCA) 0.67 Vrms, 1 KQ
27.7 kV bei Nullstrahlstom
70cm (63cm) Diagonale,
110° Ablenkung
2x10W (Musikietstung)
8 Q Impedanz
2 x 20 W (Musikleistung)
4 Q Impedanz
1:8 Impedanz
2, 10cm, rund type
2, 7.5x4.5cm oval type
Fernbedienung
UM4 Batterien
Hohe: 572(522)mm
Breite: 686(628)mm
Tiefe: 489(460)mm
39kg (33kg)
Anderungen der technischen Daten vorbehalten.
Gewichte und Abmessungen sind Naherungsangaben.
