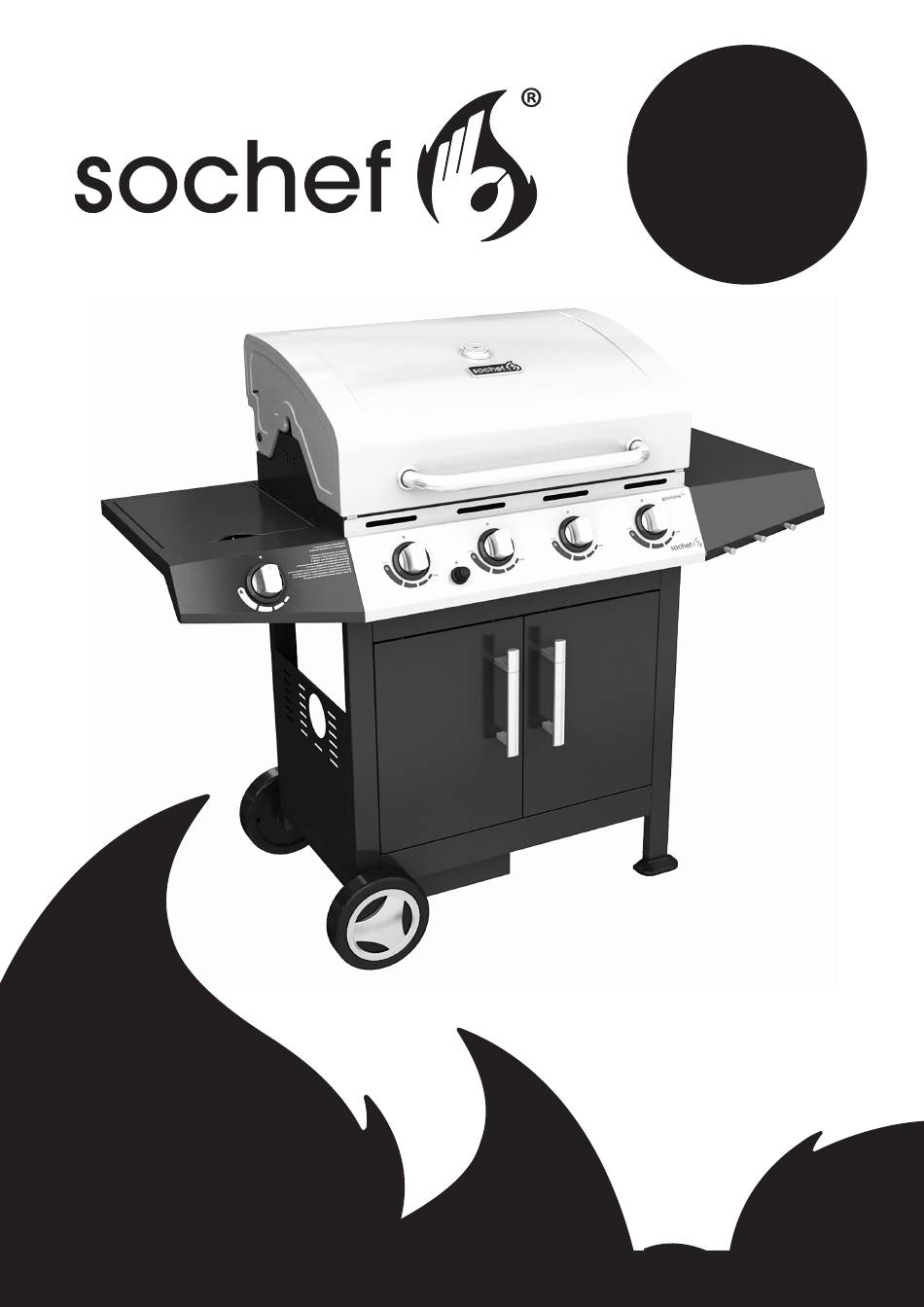

golosone4
G43240
· manuale d'uso
· user manual
· manuel utilisateur
· manual de usuario
· benutzerhandbuch

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the golosone4 and is the answer not in the manual?

Questions and answers

Related Manuals for Sochef golosone4

Summary of Contents for Sochef golosone4

  • Page 1 G43240 · manuale d’uso · user manual · manuel utilisateur · manual de usuario · benutzerhandbuch...
  • Page 3 4 Grazie per aver acquistato un barbecue Sochef ® per utilizzare al meglio questo prodotto, leggere con attenzione tutte le avvertenze e le istruzioni fornite nel presente manuale. Leggere e conservare il manuale per future consultazioni, anche se il barbecue è stato già...
  • Page 4 AVVERTENZE DI 11. Per l’allacciamento del regolatore, 25. Non utilizzare il barbecue a gas seguire le istruzioni specifiche riportate SOCHEF® se gli allacciamenti del gas SICUREZZA nella sezione “Allacciamento e requisiti non hanno una tenuta perfetta. del regolatore”. La mancata osservanza dei messaggi 26.
  • Page 5 KIT FERRAMENTA N° DESCRIZIONE CODICE QUANTITÀ ATTREZZI NECESSARI PER IL MONTAGGIO 1/4”x 38 mm Vite 20120-13038-036 • 2 Cacciavite a croce (lungo e corto) 1/4”x 13 mm Vite 20120-13013-036 • 2 Cacciavite a testa piatta da 1,4 (lungo e corto) 1/4”-20UNC Dado 31220-13000-036 NO.10-24UNC x 10 Vite...
  • Page 6 LISTA DEI COMPONENTI PER IL MODELLO G43240 N° QUANTITÀ DESCRIZIONE CODICE Coperchio superiore G432-6A00-01 Termostato G451-0079-01 Supporti Maniglia coperchio G352-0015-01 Maniglia coperchio G432-000J-01 Gommini coperchio, posteriore G303-0038-01 Gommini coperchio, anteriore G430-00B8-01 Perni per coperchio G430-0024-02 Logo G312-BN01-01 Vano di cottura G432-6B00-01 Bruciatori G451-Q400-01...
  • Page 7 SCHEMA ESTESO - MOD. # G43240 MANUALE PIETRA FERRAMENTA D’ASSEMBLAGGIO LAVICA...

  • Page 8: Istruzioni Per Il Montaggio

    ISTRUZIONI PER IL MONTAGGIO a. Fissare il ripiano inferiore (DL) e l’alloggio per la bombola (DM) alla gamba del carrello sinistra (DB), come mostrato in figura. OCCORRE: Vista posteriore b. Fissare il ripiano inferiore (DL) e l’alloggio per la bombola (DM) alla gamba del carrello destra (DA), come mostrato in figura.
  • Page 9 ISTRUZIONI PER IL MONTAGGIO a. Fissare il supporto inferiore anta (DE) alla gamba carrello destra (DA), come mostrato in figura. OCCORRE: Vista posteriore b. Fissare il supporto inferiore anta (DE) alla gamba carrello sinistra (DB), come mostrato in figura. OCCORRE: a.
  • Page 10 ISTRUZIONI PER IL MONTAGGIO a. Fissare il rinforzo posteriore (DF) alla parte destra del carrello (DA), come mostrato in figura. OCCORRE: Vista frontale b. Fissare il rinforzo posteriore (DF) alla parte sinistra del carrello (DB), come mostrato in figura. OCCORRE: Nota: Ruotare, a testa in giù, la struttura fin qui montata.

  • Page 11: Vista Frontale

    ISTRUZIONI PER IL MONTAGGIO a. Fissare la maniglia (DI) all’anta destra e sinistra (DG) e (DH), come mostrato nella figura A. OCCORRE: b. Fissare l’anta sinistra (DH) al supporto inferiore (DE) inserendo il perno fisso presente sul supporto nel foro predisposto sotto l’anta. c.
  • Page 12 ISTRUZIONI PER IL MONTAGGIO e. Inserire il cesto porta oggetti (DK) negli appositi ganci di sostegno posizionati nella parte posteriore dell’anta destra (DG), come mostrato in figura D. Vista frontale Nota: per questo passaggio sono richieste necessariamente DUE PERSONE. Fissare il coperchio superiore ed il vano di cottura preassemblati (A &...
  • Page 13 ISTRUZIONI PER IL MONTAGGIO MONTAGGIO RIPIANO LATO DESTRO a. Inserire il ripiano destro (EA ed EB) nelle staffe di supporto situate sul lato destro esterno del vano di cottura (BA). Vista anteriore, laterale destra b. Fissare il ripiano laterale destro (EA) al vano di cottura (BA).
  • Page 14 ISTRUZIONI PER IL MONTAGGIO MONTAGGIO RIPIANO LATO SINISTRO a. Inserire il ripiano sinistro (EC ed ED) nelle staffe di supporto situate sul lato sinistro esterno del vano di cottura (BA). Frontale, vista laterale sinistra b. Fissare il ripiano laterale sinistro (EC) al vano di cottura (BA).
  • Page 15 ISTRUZIONI PER IL MONTAGGIO a. Per questo passaggio sono richieste necessariamente DUE PERSONE. Inserire la valvola del fornello laterale (CD) attraverso il foro predisposto nella parte posteriore del ripiano laterale sinistro (ED). Posizionare la corona (# 11) sulla parte anteriore del ripiano (ED), e allineare tutti i fori.
  • Page 16 ISTRUZIONI PER IL MONTAGGIO d. Fissare il bruciatore laterale (EF) al vano del bruciatore laterale (EE) come mostrato in figura E. OCCORRE: Vista dal basso, ripiano lato sinistro e. Collegare l’estremità inferiore del filo elettrico del bruciatore laterale (EF), al piezo elettrico del bruciatore (EG), come mostrato in figura F.
  • Page 17 Montare la manopola di comando (#10) alla valvola del bruciatore laterale (CD). OCCORRE: CONSIGLIO Con il barbecue Golosone4 è possibile utilizzare due sistemi di cottura: 1) Cottura con Pietra Lavica 2) Cottura Australiano In caso di scelta del sistema di cottura con pietra lavica, seguire le istruzioni di montaggio indicate allo Step n.12.
  • Page 18 ISTRUZIONI PER IL MONTAGGIO Posizionare i diffusori di fiamma (BE) nel vano di cottura sopra ciascun bruciatore. Primo piano anteriore Primo piano posteriore SISTEMA DI COTTURA CON PIETRA LAVICA SISTEMA DI COTTURA AUSTRALIANO Posizionare le griglie (BG) e la piastra di cottura (BH) nel vano cottura del barbecue.
  • Page 19 ISTRUZIONI PER IL MONTAGGIO Fissare la griglia scaldavivande (BI) inserendo le 2 cavo estremità del cavo metallico della griglia, all’interno dei metallico fori posizionati sui lati del coperchio superiore. piedi della Inserire le estremità del cavo metallico dei piedi della griglia griglia, nei fori posizionati ai lati del vano cottura (BA), come mostrato in figura.

  • Page 20: Vista Laterale Sinistra

    ISTRUZIONI PER IL MONTAGGIO Collocare la bombola del gas nell’apposito alloggio (DM) posizionato sul ripiano inferiore (DI). Fissare il regolatore di pressione alla valvola della bombola del gas. Fissare saldamente un’estremità del tubo gas al regolatore di pressione con l’apposita fascetta. Fissare l’altra estremità, del tubo gas, al becco del connettore del tubo di metallo del fornello laterale (CE).
  • Page 21 B a taratura fissa 30 mbar. attentamente le istruzioni prima di utilizzare il barbecue a gas SOCHEF®. • Con il primo assemblaggio, i tubi • La lunghezza del tubo flessibile non del gas ed i bruciatori saranno pieni deve superare 1,5 metri.

  • Page 22: Manutenzione E Cura

    MANUTENZIONE E CURA • Verificare che non vi siano ostruzioni • Se il meccanismo di accensione degli orifizi della valvola del gas, dei non produce una scintilla, usare un tubicini dei fornelli e delle aperture dei fiammifero per accendere il fornello. Per prolungare la durata del Vostro fornelli.
  • Page 23 Rimuovere il grasso in eccesso • Quando non si utilizza il barbecue utilizzando un raschietto in plastica. a gas SOCHEF®, chiudere il Lavare la vaschetta raccogli grasso collegamento alla bombola di gas con una soluzione di acqua e sapone, propano liquido.

  • Page 24: Risoluzione Dei Problemi

    • Cambiare il regolatore di pressione Puzza di gas • Regolatore di pressione non a norma e utilizzare kit regolatore di pressione Sochef® • I piedini della griglia sono assemblati in • I piedini della griglia sono regolabili. La griglia scaldavivande non si...

  • Page 25: Garanzia

    Risoluzione dei problemi per accensione elettrica PROBLEMA POSSIBILE CAUSA SOLUZIONE • Batteria non installata • Installare la batteria (assicurarsi correttamente che i poli + e – siano disposti in Nessuna scintilla quando si preme il • Batteria scarica maniera corretta) tasto di accensione;...

  • Page 26: Outdoor Use Only

    4 Thank for purchasing a Sochef grill. To use ® this product correctly, please read the warnings and instructions provided in this manual. Read and safe manual for future reference, even if the product has already been assembled by your local dealer.

  • Page 27: Safety Instructions

    DO NOT TOUCH ! all information of this manual. 9. Never place hands or fingers on the 25. Do not use SOCHEF barbecue ® front edge of the burner box when the unless gas regulator is properly grill is hot or the lid is open.

  • Page 28: Hardware Pack

    HARDWARE PACK N° DESCRIPTION PART NUMBER QUANTITY TOOLS NEEDED FOR ASSEMBLY 1/4”x 38 mm Screw 20120-13038-036 • #2 Phillips screwdriver (long and short) 1/4”x 13 mm Screw 20120-13013-036 • ¼” Slotted screwdriver (long and short) 1/4”-20UNC Nut 31220-13000-036 NO.10-24UNC x 10 Screw 20124-10010-250 •...
  • Page 29 PARTS LIST FOR MODEL #G43240 Item No. Quantity Description Part No. Top lid assembly G432-6A00-01 Thermometer and bezel G451-0079-01 Lid handle brackets G352-0015-01 Top lid handle G432-000J-01 Lid bumpers, back G303-0038-01 Lid bumpers, front G430-00B8-01 Screws for lid G430-0024-02 Logo plate G312-BN01-01 Burner box assembly G432-6B00-01...
  • Page 30 EXPLODED DIAGRAM FOR MODEL #G43240 HARDWARE ASSEMBLY LAVA PACK MANUAL ROCK...

  • Page 31: Back View

    ASSEMBLY INSTRUCTIONS a. Assemble the bottom shelf (DL) and gas tank plate (DM) to the left cart leg assembly (DB), as shown. YOU WILL NEED: Back View b. Assemble the bottom shelf (DL) and gas tank plate (DM) the right cart leg assembly (DA), as shown. YOU WILL NEED: Close up, under bottom shelf...
  • Page 32 ASSEMBLY INSTRUCTIONS a. Assemble the lower door support rail (DE) to the right cart leg assembly (DA), as shown. YOU WILL NEED: Back View b. Assemble the lower door support rail (DE) to the left cart leg assembly (DB), as shown. YOU WILL NEED: a.

  • Page 33: Front View

    ASSEMBLY INSTRUCTIONS a. Assemble the back support brace (DF) to the right cart leg assembly (DA), as shown. YOU WILL NEED: Front View b. Fissare il rinforzo posteriore (DF) alla parte sinistra del carrello (DB), come mostrato in figura. YOU WILL NEED: Note: Turn Cart assembly upside down.
  • Page 34 ASSEMBLY INSTRUCTIONS a. Assemble the door handle (DI) to the left and right door assembly (DH & DG) as shown in image A. YOU WILL NEED: b. Assemble the left door assembly (DH), to the lower door support rail (DE) by inserting the hole provided into the fixed pin (top of the lower door support rail).
  • Page 35 ASSEMBLY INSTRUCTIONS e. Insert the condiment basket (DK) into the support hooks located at the back side of the right door assembly (DG), as shown in image D. Front View Note: TWO PEOPLE required for this step. Position the lid and burner box assembly (A & B), onto the cart assembly (C), and assemble.
  • Page 36 ASSEMBLY INSTRUCTIONS RIGHT SIDE SHELF ASSEMBLY a. Insert the right side shelf assembly (EA and EB) into the two support brackets located on the right side of the burner box assembly (BA). Front, right side view b. Affix the right side shelf table (EA) to the burner box assembly (BA).
  • Page 37 ASSEMBLY INSTRUCTIONS LEFT SIDE SHELF ASSEMBLY a. Insert the left side shelf assembly (EC and ED) into the two support brackets located on the left side of the burner box assembly (BA). Front, left side view b. Affix the left side shelf table (EC) to the burner box assembly (BA).

  • Page 38: Left Side View

    ASSEMBLY INSTRUCTIONS a. Two people required in this step. Insert the side burner valve stem (CD) through the back of the left side shelf fascia (ED). Position the bezel (#11) on the front of the left side shelf fascia (ED), and align all holes.
  • Page 39 ASSEMBLY INSTRUCTIONS d. Assemble the side burner (EF) to the side burner drip pan (EE) as shown in image E. YOU WILL NEED: View, under left side shelf e. Assemble the side burner electrode wire (EG) to the underside of the side burner electrode (EF) as shown in image F.
  • Page 40 ASSEMBLY INSTRUCTIONS a. Position the side burner cooking grate (EI) onto the side burner drip pan (EE). ATTENTION All pot or boiler that are used on side burner (EF) MUST BE with a diameter of 220 mm or 240 mm. b.
  • Page 41 ASSEMBLY INSTRUCTIONS Place the flame tamers (BE) into the burner box. Close up, front Close up, back Place the cooking grates (BG) and the griddle plate (BH) into the burner box.
  • Page 42 ASSEMBLY INSTRUCTIONS To assemble the warming rack (BI), insert the stationary cavo wire into the holes on the sides of the lid. Insert warming metallico rack pivot legs into the holes on the inside of the burner box assembly (BA), as shown. piedi della griglia Hang the grease cup hook (CI) from the bottom of...
  • Page 43 ASSEMBLY INSTRUCTIONS Position the gas tank into the gas tank plate (DM) located under the bottom shelf (DL). Attach the regulator coupling nut to the gas tank valve. Left side view Note: Electronic ignition battery not included. Unscrew the electronic ignition button (CH2) and insert one AA battery into the electronic ignition battery compartment (CH1), with the positive end facing outward.
  • Page 44 You are recommended to buy pressure • When lighting the burner for the LPG CYLINDER REQUIREMENTS regulator kit Sochef first time the tubes of the gas and the ® • Use only a 3 kg - 5 kg LPG cylinder.

  • Page 45: Maintenance

    IMPORTANT: Buy a SOCHEF ® cover removable containers. faster and with less energy. to protect your barbecue when not in Check the slide-out grease tray for use.

  • Page 46: Solving Problems

    Regulator humming outside temperature or full cylinder Incomplete flame • Clean/replace burner • Plugged, leaky or rusted burner • Please replace and install a Sochef ® Gas smell • Pressure regulator not conform Pressure Regulator kit • The warming rack feet are adjustable.

  • Page 47: Warranty

    • Use paper tissue to remove the dirt • Replace cracked or defective electrodes Warranty 1. Your Barbecue Sochef comes with a two-year warranty, which applies from the date of purchase. The warranty is limited to the barbecue or ®...
