Volkswagen 2G7 071 151 Installation Instructions Manual

Volkswagen 2G7 071 151 Installation Instructions Manual

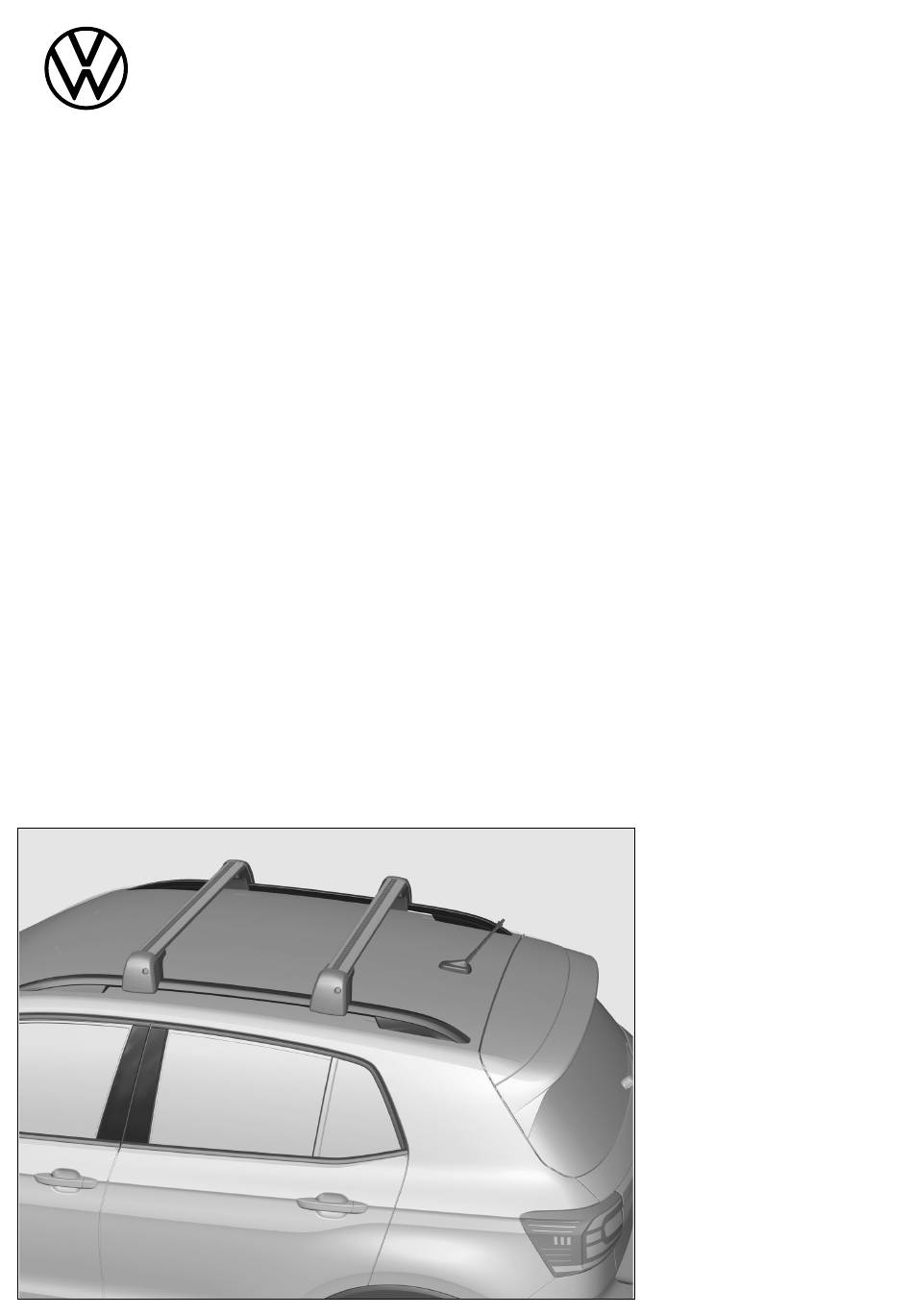

Cross bars for taigo 2022
