Rose electronics BE70 Owner's Manual

RÜCKSICHT BE70
ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
rosebikes.com
Made in Taiwan
DE // BEDIENUNGSANLEITUNG RÜCKSPIEGEL // BEST.-NR.: 235411601
GEFAHR
Gefahr durch Fehlanwendung des Spiegels!
Durch Fehlanwendung des Spiegels können gefährliche Situationen im Straßenverkehr oder
Beschädigungen am Lenker entstehen.
• Die Montage darf nur von Personen mit entsprechendem Fachwissen und Erfahrung durchgeführt
werden. Im Zweifelsfall muss ein ausgebildeter Zweiradmechatroniker hinzugezogen werden!
• Prüfe die Bedienungsanleitung des Lenkerherstellers auf besondere Bestimmungen! Besonders bei
der Verwendung von Carbonlenkern können Ausschlüsse oder besondere Bestimmungen vorliegen.
• Die Griffe müssen mit der Montage des Spiegels kompatibel sein (siehe auch „Kompatibilität /
Bestimmungsgemäßer Gebrauch") und dürfen nicht modifiziert werden.
• Der Lenker ist mit montiertem Spiegel breiter als zuvor. Achte darauf, dass gewohnte Durchfahrten
plötzlich zu schmal sein können.
• Durch Stöße auf den Spiegel kann der Lenker beschädigt werden. Prüfe den Lenker nach Stürzen
oder Einwirkungen von Stößen auf den Spiegel auf Beschädigungen.
• Bei großer Lenkbewegung in engen Kurven kann es zum Kontakt mit dem hängend montierten
Spiegel kommen.
• Verlasse dich nicht allein auf den Spiegel. Entfernungen können falsch eingeschätzt werden.
Beobachte das Verkehrsgeschehen aufmerksam und führe beim Abbiegen einen Schulterblick durch.
Allgemeines
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Spiegels gelesen und verstanden
worden sein.
Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder verschenkst du deinen
Spiegel, muss diese Bedienungsanleitung beigelegt werden.
Kompatibilität / Bestimmungsgemäßer Gebrauch
Der Spiegel ist für die Montage an der linken und rechten Lenkerseite eines Fahrrads oder E-Bikes / Pedelec
(25 km/h) bestimmt. Der Spiegel darf nicht an einem S-Pedelec (45 km/h) verwendet werden.
Der Spiegel ist mit Aluminium- und Stahllenkern mit einem Innendurchmesser von 14,8 bis 23 mm
kompatibel. Bei der Verwendung an Carbonlenkern empfehlen wir die Freigabe des jeweiligen Herstellers zu
erfragen. Der Spiegel darf nicht an Rennradlenkern montiert werden.
Die Lenkergriffe müssen über eine seitliche Öffnung verfügen. Die Klemmung des Spiegels muss vollständig
in das Lenkerende eingeschoben werden können und plan aufliegen. Griffe dürfen nicht modifiziert werden.
Montage

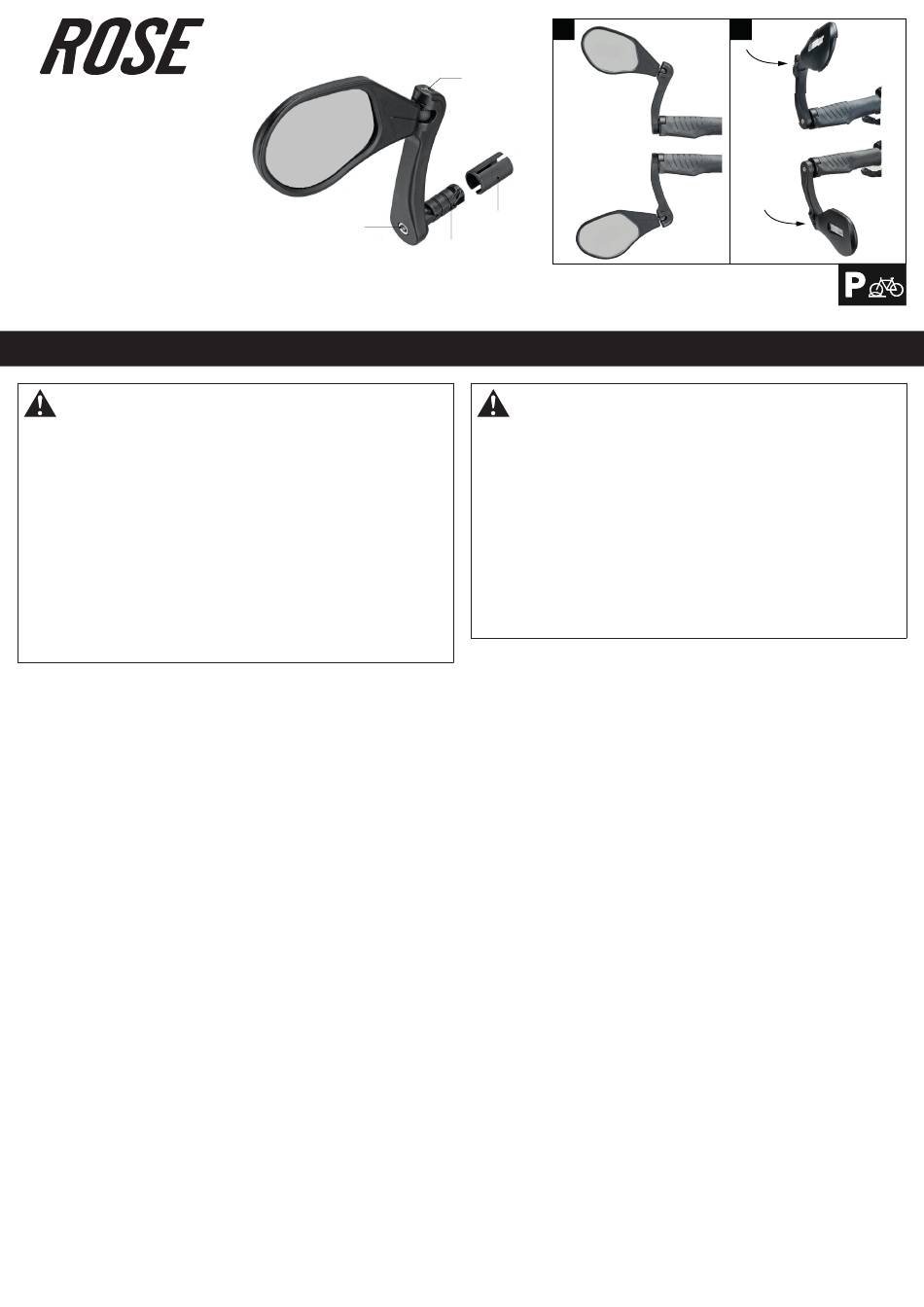

Es befindet sich ein Klemmadapter (4) im Lieferumfang. Ohne Verwendung des Adapters kann der Spiegel
an Lenkern mit einem Innendurchmesser von etwa 14,8 bis 19 mm montiert werden. Bei Lenkern mit einem
Innendurchmesser von 19 bis 23 mm muss der Klemmadapter (4) auf den Klemmdorn (3) aufgesteckt
werden.
Der Spiegel kann stehend oder hängend montiert werden (A). Wähle die für dich und dein Fahrrad passende
Montageart.
1. Entferne den Lenkerendstopfen.
2. Reinige und entfette die Klemmfläche im inneren des Lenkers.
3. Stecke bei Lenkern mit einem Innendurchmesser von 19 bis 23 mm den Klemmadapter (4) auf den
Klemmdorn (3).
4. Stecke den Klemmdorn des Spiegels in das Lenkerende.
5. Ziehe die Klemmschraube (2) mit 3 Nm an (5 mm Innensechskant).
6. Setze dich auf das Fahrrad und stelle den Spiegel nach deinen Bedürfnissen ein. Ziehe die
Klemmschraube (1) mit 1 Nm an, um die Spiegelposition zu fixieren.
7. Das Spiegelgehäuse kann werkzeuglos vertikal ein- und ausgeklappt werden (B).
ACHTUNG: Der Spiegel muss während der Fahrt nach außen geklappt sein um ein ausreichendes Sichtfeld zu
gewährleisten. Der Spiegel darf nur zum Transport oder zum Abstellen des Fahrrads nach innen geklappt werden.
Wartung und Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
→ Prüfe die sichere Klemmung des Spiegels am Lenker (2) und spanne die Klemmung des
Kugelgelenks (1) bei Bedarf mit einem 4 mm Innensechskantschlüssel nach.
→ Prüfe den Spiegel regelmäßig auf Beschädigungen. Ist keine einwandfreie Sicht gewährleistet oder
sitzt der Spiegel nicht mehr einwandfrei, muss er getauscht werden.
→ Reinige die Spiegelfläche regelmäßig. Es muss jederzeit eine klare Sicht sichergestellt sein.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.
1
4
2
3
EN // OWNER'S MANUAL REAR-VIEW MIRROR // PROD. CODE: 235411601
DANGER
Danger due to misuse of the mirror!
Misuse of the mirror can cause dangerous situations in road traffic or damage to the handlebar.
• The mirror should only be installed by people with sufficient expertise and knowledge. If in doubt,
please consult a qualified bicycle mechanic!
• Check the handlebar manufacturer's manual for specific information! Especially when using carbon
handlebars, there may be exclusions or specific provisions.
• The handlebar grips must be designed to allow for the installation of a mirror (also see
"Compatibility / Intended Use") and must not be modified.
• With the mirror fitted, the handlebar is wider than before. Please note that some passageways
could now be too narrow for the bike.
• Impacts against the mirror can damage the handlebar. Please check the handlebar for damage
after a fall or the effects of other impacts to the mirror.
• Contact with the suspended mirror can occur during large steering movements in tight bends.
• Don't rely on the mirror alone. Distances can be misjudged. Observe the traffic situation carefully
and look over your shoulder before every turn.
General information
Please read this manual carefully before taking the first ride with your new mirror and make sure you
understand everything.
Keep this manual for future reference. If you sell or give away your rear-view mirror, please also include the
owner's manual.
Compatibility / Intended use
The mirror is designed for mounting to the left and right side of a bike's or e-bike's (25 km/h) handlebar.
The mirror must not be used on an S-pedelec (45 km/h).
The mirror is compatible with aluminium and steel bars with an inner diameter of 14.8 to 23 mm. When
using carbon handlebars, we recommend asking the respective manufacturer for compatibility. The mirror
must not be mounted on drop bars.
The handlebar grips must have a side opening. The clamp of the mirror should be fully inserted into the end
of the handlebar and installed flush. Do not modify the grips.
Installation
The mirror comes supplied with a clamp adapter (4). Without using the adapter, the mirror can be mounted
on handlebars with an inner tube diameter of approximately 14.8 to 19 mm. When using the mirror on
handlebars with an inner tube diameter of 19 to 23 mm, the clamp adapter (4) should be put on the mandrel
(3).
The mirror can be mounted upright or suspended (A). Choose the right mounting method for you and your
bike.
1. Remove the bar end plug.
2. Clean and degrease the clamping area inside the bar.
3. When installing the mirror on handlebars with an inner tube diameter of 19 mm to 23 mm, attach the
clamp adapter (4) to the mandrel (3).
4. Insert the mirror's mandrel into the end of the handlebar.
5. Tighten the clamp bolt (2) to 3 Nm (5 mm hexagon socket).
6. Get on the bike and adjust the mirror according to your needs. Tighten both clamp bolts (1) to 1 Nm to fix
the mirror position.
7. The mirror housing can be folded in and out vertically without tools (B).
ATTENTION: The mirror must be folded outwards while riding to ensure a sufficient field of vision. The mirror may
only be folded inwards for transporting or parking the bike.
Maintenance and care
Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.
ROSE Bikes recommends carrying out the following tasks:
→ Check that the mirror is securely clamped to the handlebar (2) and tighten the clamping of the ball
joint (1) with a 4 mm hex wrench if necessary.
→ Regularly check the mirror for damages. If a perfect view is not guaranteed or the mirror is no
longer properly set, it must be replaced.
→ Clean the mirror surface regularly. A clear view must be ensured at all times.
A
This manual is also available on rosebikes.com/manuals.
B
