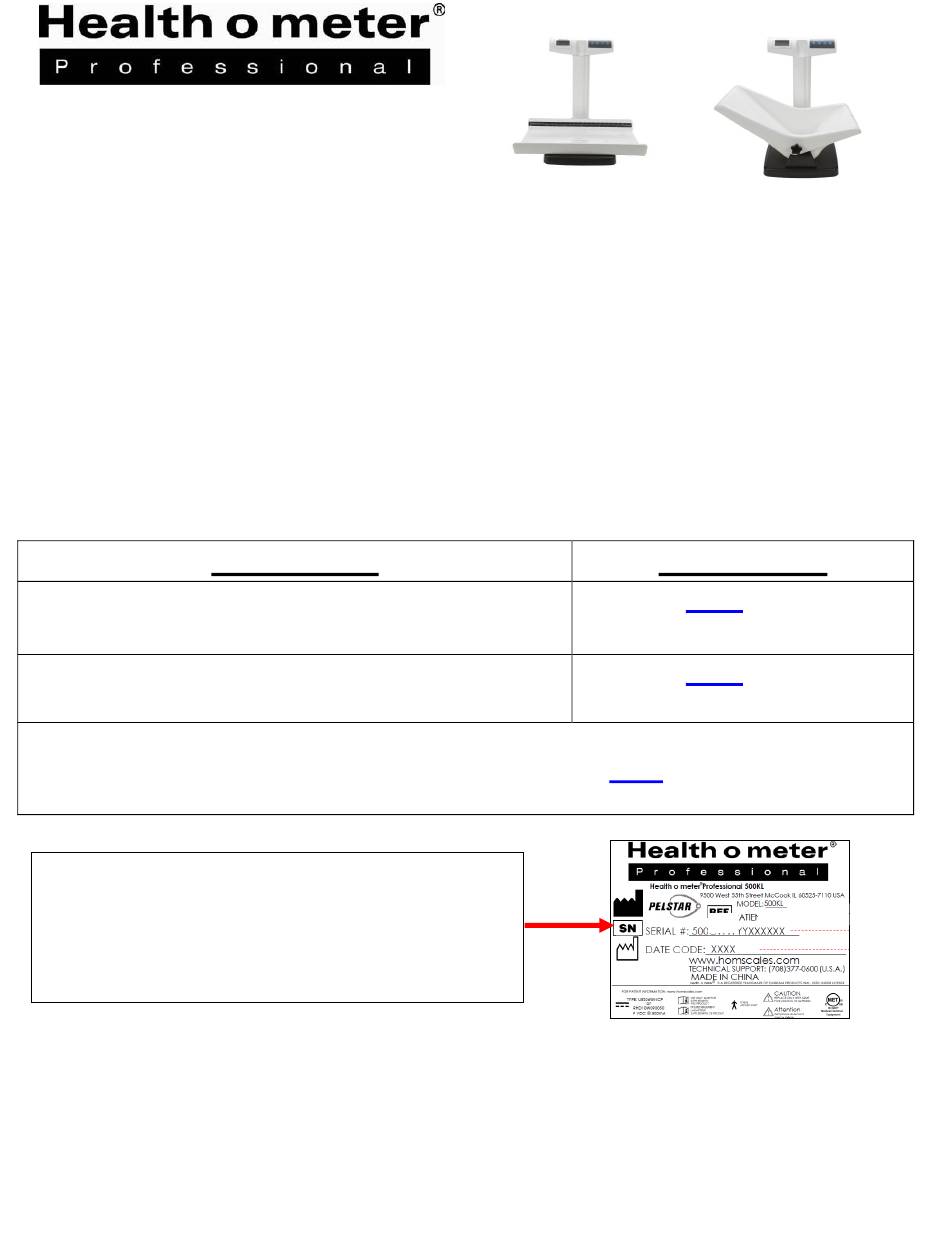

Model 522KL / 522KG /
524KL / 524KG
Find the date code on your scale's product label and
follow this chart to select the version specific user
Busque el código de fecha en la etiqueta del producto de su báscula y siga este
cuadro para seleccionar las instrucciones de usuario específicas de la versión
para su báscula. Haga clic en el enlace o salte a la página que se muestra.
Trouvez le code de date sur l'étiquette du produit de votre balance et suivez ce
tableau pour sélectionner les instructions d'utilisation spécifiques à la version de
votre balance. Cliquez sur le lien ou passez à la page affichée.
Date Codes
4924
all date codes ending in 25
For all other date codes not shown above, click
Date code can be found on the product label on the back of
the display head.
El código de fecha se puede encontrar en la etiqueta del
producto en la parte posterior de la pantalla.
Le code de date se trouve sur l'étiquette du produit à
l'arrière de la tête d'affichage.
instructions for your scale.
,
3424
,
3224
3423, 3723,
Link/Page #
Click
here
or skip to
page
2
Click
here
or skip to
page 56
here
or skip to page
1721
92
