HMS TYTAN17 User Manual

Hide thumbs Also See for TYTAN17:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TYTAN17

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TYTAN17 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HMS TYTAN17

Summary of Contents for HMS TYTAN17

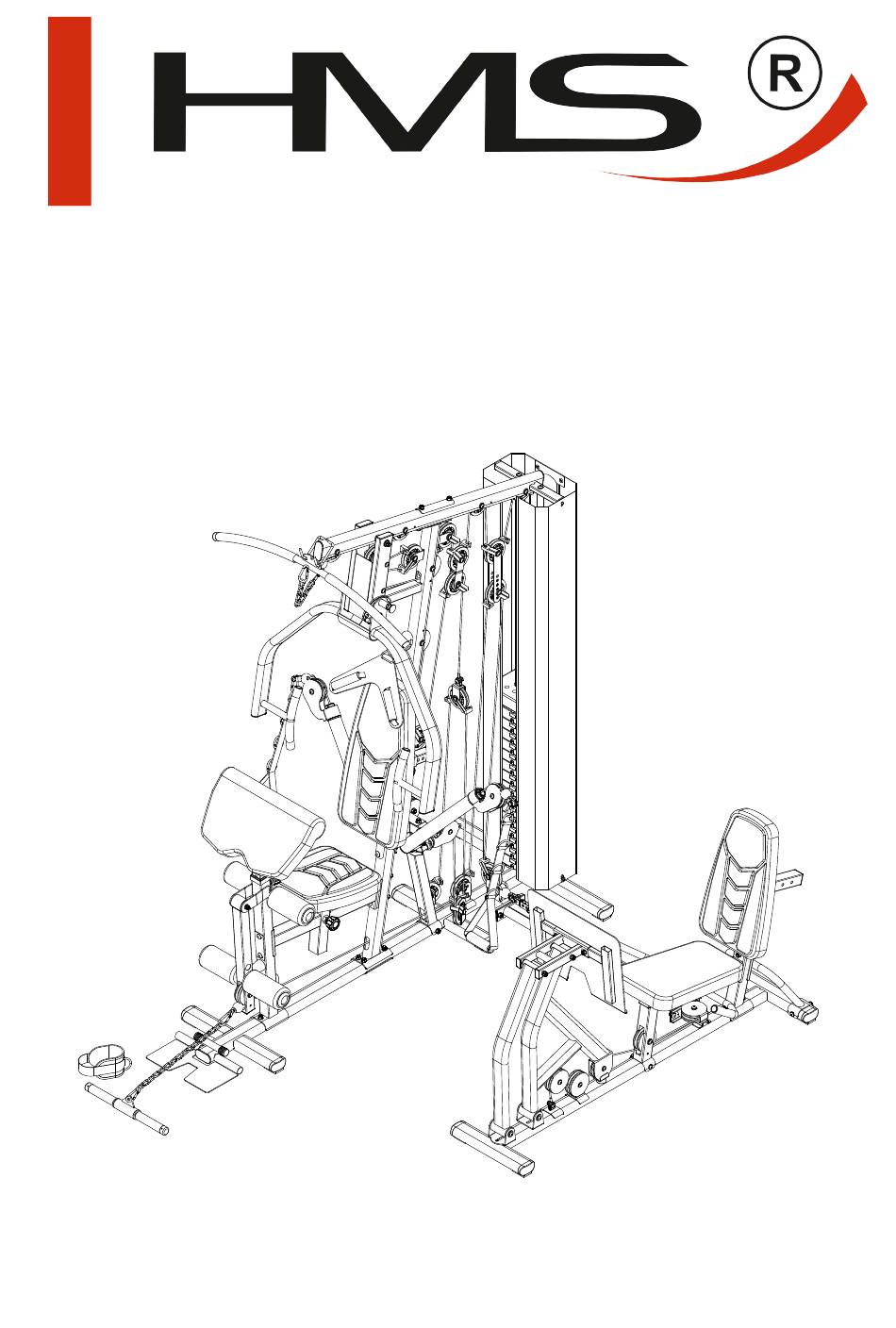

  • Page 1 TYTAN17...

  • Page 2: Návod K Obsluze

    NÁVOD K OBSLUZE Vážený zákazníku, Jsme rádi, že jste si vybrali zařízení z řady produktů HMS. Sportovní vybavení HMS vám nabízí vysokou kvalitu a nové technologie. Abyste plně využili potenciál svého zařízení a mohli jej využívat po mnoho let, přečtěte si před spuštěním a zahájením tréninku pečlivě...
  • Page 3 Navštivte náš kanál YouTube 1. Naskenujte kód QR 2. Podívejte se na videa 3. Začněte rychle a bezpečně Jsme také na sociálních sítích! Získejte nejnovější informace o produktech, obsah školení a mnoho dalšího na naší: Stránka na Instagramu Stránka na Facebooku NÁVOD K MONTÁŽI A POUŽITÍ...

  • Page 4: Bezpečnostní Informace

    • Při cvičení vždy noste vhodné cvičební oblečení. Nenoste volné nebo pytlovité oblečení, protože by se mohlo zachytit o zařízení. TYTAN17 je certifikován podle norem EN ISO 20957-1:2013 a EN ISO Při cvičení noste tenisky, které chrání vaše nohy. 20957-2:2021.
  • Page 5 Pokud chcete najít příručku online, navštivte: https://abisal.pl/en/to-download/manuals Ideální ochrana. Pro domácí trénink. Společnost HMS nabízí ochranné podlahové rohože, které zabraňují poškození podlahy fitness zařízením v domácnosti. Jsou samozřejmě k dispozici v různých variantách. Chrání podlahu před otisky, nečistotami nebo poškrábáním. Kvalitní zpracování a speciální povrch zabraňují tomu, aby na nich stojící...

  • Page 6: Návod K Montáži

    5. NÁVOD K MONTÁŽI KROK 2 Pomocí jednoho imbusového šroubu M10 × 100 mm (96), dvou podložek M10 (109) a jedné nylonové pojistné matice KROK 1 M10 (113) připevněte příčný nosný rám (15) k základnímu rámu (8). Připevněte podpěru kabelového kříže (11) k nosnému rámu kříže (15) pomocí držáku 120 × 45 mm (27), dvou šroubů M10 × Pomocí...
  • Page 7 KROK 3 KROK 4 Na vodicí tyče (14) nasaďte dva gumové nárazníky Ø65 × 25 mm (64). Připevněte horní rám (4) k nosnému rámu (3) pomocí jedné obloukové konzoly (28), dvou šroubů M10 × 100 mm (91), dvou podložek M10 (109) a dvou nylonových pojistných matic M10 (113). Na vodicí...
  • Page 8 KROK 5 KROK 6 Připevněte přední lisovací základnu (12) k hornímu rámu (4) pomocí jedné osy Ø16 × 172 × M10 (31), dvou podložek Ø25 Připevněte levé rameno kabelového kříže (18) k podpěře kabelového kříže (11) pomocí jedné nylonové matice M24 ×...
  • Page 9 KROK 7 Pomocí dvou imbusových šroubů M8 × 40 mm (105) a dvou podložek M8 (110) připevněte opěrnou podložku (44) k rámu opěradla (9). Zasuňte rám opěradla (9) do nosného rámu (3) pomocí jednoho zajišťovacího knoflíku (60). Připevněte podložku sedadla (45) k rámu sedadla (10) pomocí čtyř imbusových šroubů M8 × 18 mm (106) a čtyř podložek M8 (110).
  • Page 10 KROK 8 a.) S horním lankem (51) v drážce velké kladky (63) provlečte horní lanko (51) horním rámem (4). b.) Nainstalujte velkou kladku č. 1 (63) na horní rám (4) pomocí jednoho imbusového šroubu M10 × 60 mm (100), dvou NO.1 NO.2 NO.3&5...
  • Page 11 KROK 9 Montáž ramenního lana (52) Ramenní lano (52) je v drážce velké kladky (63), ramenní lano (52) provlečte nosným rámem (3). Nainstalujte velkou kladku č. 12 (63) na nosný rám (3) pomocí jednoho imbusového šroubu M10 × 60 mm (100), dvou pouzder kladky (68), dvou podložek M10 (109) a jedné...
  • Page 12 KROK 10 Montáž křížového kabelu (53): a.) Proveďte konec křížového kabelu (53) skrz levé a pravé rameno křížového kabelu (18 a 19) a podpěru křížového kabelu (11). NO.15 NO.16 NO.17 b.) Připevněte kabel U (55) ke kulovému konci křížového kabelu (53). 113 109 c.) Připevněte jednu karabinu (58) ke kabelu U (55) pomocí...
  • Page 13 KROK 12 KROK 11 Připevněte Lat Bar (20) k druhému konci horního lana (51) pomocí dvou karabin (58) a jednoho řetízku 7-Link (57). Montáž spodního kabelu (54): Umístěte dolní lanko (54) do drážky velké kladky (63) skrz přední vyvíječ nohou (7). Připevněte dolní...
  • Page 14 KROK 13 KROK 14 Připevněte dva držáky krytu závaží (33) k hornímu rámu (4) pomocí dvou imbusových šroubů M10 × 16 mm (107) a čtyř Připevněte rám opěradla (117) a jednu konzolu 45X120 mm (128) k rámu základny lisu na nohy (116) pomocí dvou šroubů...
  • Page 15 KROK 15 KROK 16 Připevněte spojovací rám základny (127) k základnímu rámu lisu na nohy (116) pomocí dvou šroubů M10 × 20 mm (134), Připevněte pravou tyč (124) a levou tyč (125) k rámu sedadla lisu na nohy (118) pomocí dvou šroubů M10 × 70 mm (92), dvou podložek M10 (109) a dvou nylonových pojistných matic M10 (113).
  • Page 16 KROK 17 KROK 18 Pomocí čtyř imbusových šroubů M8 × 18 mm (106) a čtyř podložek M8 (110) připevněte podložku sedadla Leg Press Protáhněte konec kabelu pro leg press (132) rámem sedátka pro leg press (118) a rámem stojanu pro přední leg press (119). (130) k rámu sedadla Leg Press (118).
  • Page 17 KROK 19 KROK 20 Připevněte základní spojovací rám (127) k základnímu rámu TYTAN pomocí dvou šroubů M10 × 20 mm (134), dvou podložek M10 (109) a dvou nylonových pojistných matic M10 (113). Připevněte druhý konec kabelu Leg Press (132) ke konzolám pro nastavení kabelu (126) pomocí jednoho imbusového šroubu M10 ×...

  • Page 18: Než Začnete

    MUSCLE CHART 6. INFORMACE O CVIČENÍ AEROBNÍ CVIČENÍ NEŽ ZAČNETE Aerobní cvičení zlepšuje kondici plic a srdce - nejdůležitějšího svalu vašeho těla. Aerobní kondici podporuje jakákoli činnost, při které se používají velké svaly (například paže, nohy nebo hýždě). Srdce vám při ní rychle bije a vy zhluboka dýcháte. Způsob zahájení...

  • Page 19: Péče A Údržba

    7. PROTAHOVACÍ CVIČENÍ 8. PÉČE A ÚDRŽBA 1. Úroveň bezpečnosti zařízení může být zachována pouze tehdy, pokud je pravidelně kontrolováno, zda nedošlo k Před každým tréninkem byste měli svaly alespoň 5-10 minut protahovat, abyste je dostatečně zahřáli. poškození a opotřebení, např. připojovacích bodů. Následující...

  • Page 20: Návod Na Obsluhu

    NÁVOD NA OBSLUHU Vážený zákazník, Teší nás, že ste si vybrali zariadenie z radu produktov HMS. Športové zariadenia HMS vám ponúkajú vysokú kvalitu a nové technológie. Aby ste naplno využili potenciál svojho zariadenia a mohli ho využívať dlhé roky, prečítajte si pred spustením a začiatkom tréningu pozorne tento návod a používajte zariadenie podľa pokynov.
  • Page 21 Navštívte náš kanál YouTube 1. Naskenujte kód QR 2. Pozrite si videá 3. Začnite rýchlo a bezpečne Sme aj na sociálnych sieťach! Získajte najnovšie informácie o produktoch, obsah školení a mnoho ďalšieho na našej: Instagram Facebook NÁVOD NA MONTÁŽ A POUŽÍVANIE - USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE DÔLEŽITÉ...

  • Page 22: Bezpečnostné Informácie

    Ak používateľ pocíti závraty, nevoľnosť, bolesť na hrudníku alebo iné neobvyklé príznaky, prestaňte cvičiť a okamžite vyhľadajte lekársku pomoc. • Zariadenie by mala používať vždy len jedna osoba. TYTAN17 je certifikovaný podľa noriem EN ISO 20957-1:2013 a EN ISO • Držte ruky mimo dosahu všetkých pohyblivých častí. 20957-2:2021.
  • Page 23 Ak chcete nájsť príručku online, navštívte stránku: https://abisal.pl/en/to-download/manuals Ideálna ochrana. Na tréning doma. Spoločnosť HMS ponúka ochranné podlahové rohože, ktoré zabraňujú poškodeniu podlahy fitnes zariadeniami v domácnosti. Sú samozrejme k dispozícii v rôznych variantoch. Chránia podlahu pred značkami, nečistotami alebo poškriabaním. Vďaka kvalitnému spracovaniu a špeciálnemu povrchu zabraňujú...

  • Page 24: Návod Na Montáž

    5. NÁVOD NA MONTÁŽ KROK 2 Pripevnite priečny nosný rám (15) k základnému rámu (8) pomocou jednej imbusovej skrutky M10 × 100 mm (96), dvoch KROK 1 podložiek M10 (109) a jednej nylonovej poistnej matice M10 (113). Pomocou konzoly 120 × 45 mm (27), dvoch prepravných skrutiek M10 × 65 mm (93), dvoch podložiek M10 (109) a dvoch Vložte dve vodiace tyče (14) do zadného stabilizátora (2) pomocou dvoch imbusových skrutiek M10 ×...
  • Page 25 KROK 3 KROK 4 Na vodiace tyče (14) nasaďte dva gumové nárazníky Ø65 × 25 mm (64). Pripevnite horný rám (4) k nosnému rámu (3) pomocou jednej oblúkovej konzoly (28), dvoch prepravných skrutiek M10 × 100 mm (91), dvoch podložiek M10 (109) a dvoch nylonových poistných matíc M10 (113). Na vodiace tyče (14) nasuňte 15 záťažových dosiek (41), do otvoru záťažovej dosky (41) zasuňte tyč...
  • Page 26 KROK 5 KROK 6 Pripevnite prednú základňu lisu (12) k hornému rámu (4) pomocou jednej osi Ø16 × 172 × M10 (31), dvoch podložiek Ø25 Pripevnite ľavé rameno kríženia káblov (18) k podpere kríženia káblov (11) pomocou jednej nylonovej matice M24 ×...
  • Page 27 KROK 7 Pripevnite podložku operadla (44) k rámu operadla (9) pomocou dvoch imbusových skrutiek M8 × 40 mm (105) a dvoch podložiek M8 (110). Vložte rám operadla (9) do nosného rámu (3) pomocou jednej poistnej kľučky (60). Pripevnite podložku sedadla (45) k rámu sedadla (10) pomocou štyroch imbusových skrutiek M8 × 18 mm (106) a štyroch podložiek M8 (110).
  • Page 28 KROK 8 a.) Horné lanko (51) vložte do drážky veľkej kladky (63) a prevlečte horné lanko (51) cez horný rám (4). b.) Nainštalujte veľkú kladku č. 1 (63) na horný rám (4) pomocou jednej imbusovej skrutky M10 × 60 mm (100), dvoch NO.1 NO.2 NO.3&5...
  • Page 29 KROK 9 Montáž ramenného lanka (52) Ramenné lanko (52) s ramenným lankom (52) v drážke veľkej kladky (63) prevlečte cez nosný rám (3). Nainštalujte veľkú kladku č. 12 (63) na nosný rám (3) pomocou jednej imbusovej skrutky M10 × 60 mm (100), dvoch puzdier kladky (68), dvoch podložiek M10 (109) a jednej nylonovej poistnej matice M10 (113).
  • Page 30 KROK 10 Montáž křížového kabelu (53): a.) Proveďte konec křížového kabelu (53) skrz levé a pravé rameno křížového kabelu (18 a 19) a podpěru křížového kabelu (11). NO.15 NO.16 NO.17 b.) Připevněte kabel U (55) ke kulovému konci křížového kabelu (53). c.) Připevněte jednu karabinu (58) ke kabelu U (55) pomocí...
  • Page 31 KROK 12 KROK 11 Pripevnite Lat Bar (20) k druhému koncu horného lana (51) pomocou dvoch karabín (58) a jednej reťaze 7-Link (57). Montáž spodného kábla (54): Umiestnite spodné lanko (54) do drážky veľkej kladky (63) cez predný vyvíjač nôh (7). Pripevnite dolnú...
  • Page 32 KROK 13 KROK 14 Pripevnite dve konzoly krytu závažia (33) k hornému rámu (4) pomocou dvoch imbusových skrutiek M10 × 16 mm (107) a Pripevnite rám operadla (117) a jednu konzolu 45X120 mm (128) k rámu základne lisu na nohy (116) pomocou dvoch prepravných skrutiek M10×60 mm (94), dvoch podložiek M10 (109) a dvoch nylonových poistných matíc M10 (113).
  • Page 33 KROK 15 KROK 16 Pripevnite rám základne (127) k rámu základne lisu na nohy (116) pomocou dvoch prepravných skrutiek M10 × 20 mm Pripevnite pravú tyč (124) a ľavú tyč (125) k rámu sedadla lisu na nohy (118) pomocou dvoch prepravných skrutiek M10 × 70 (134), dvoch podložiek M10 (109) a dvoch nylonových poistných matíc M10 (113).
  • Page 34 KROK 17 KROK 18 Pripevnite podložku sedadla leg press (130) k rámu sedadla leg press (118) pomocou štyroch imbusových skrutiek M8 × 18 Koniec kábla Leg Press (132) prestrčte cez sedací rám Leg Press (118) a predný vertikálny rám Leg Press (119). mm (106) a štyroch podložiek M8 (110).
  • Page 35 KROK 19 KROK 20 Pripevnite základný spojovací rám (127) k základnému rámu TYTAN pomocou dvoch prepravných skrutiek M10 × 20 mm (134), dvoch podložiek M10 (109) a dvoch nylonových poistných matíc M10 (113). Pripevnite druhý koniec kábla Leg Press (132) ku konzolám na nastavenie kábla (126) pomocou jednej imbusovej skrutky M10 ×...

  • Page 36: Muscle Chart

    MUSCLE CHART 6. VYKONÁVANIE INFORMÁCIÍ AERÓBNE CVIČENIE PRED ZAČATÍM Aeróbne cvičenie zlepšuje kondíciu vašich pľúc a srdca - najdôležitejšieho svalu vášho tela. Aeróbnu kondíciu podporuje akákoľvek činnosť, pri ktorej sa používajú vaše veľké svaly (napríklad ruky, nohy alebo zadok). Vaše srdce bije rýchlo a zhlboka Spôsob, akým začnete cvičebný...

  • Page 37: Starostlivosť A Údržba

    7. STREČINGOVÉ CVIČENIE 8. STAROSTLIVOSŤ A ÚDRŽBA 1. Úroveň bezpečnosti zariadenia možno zachovať len vtedy, ak sa pravidelne kontroluje, či nie je poškodené a Pred každým tréningom by ste mali svaly aspoň 5-10 minút naťahovať, aby ste ich dostatočne zahriali. opotrebované, napr.
  • Page 38 Dear customer, We are pleased you chose a device from the HMS product range. HMS sports equipment offers you high quality and new technology. In order to fully use the potential of your device and be able to enjoy it for many years, please read this manual ca- refully before starting up and beginning of training, and use the device according to the instructions.
  • Page 39 Visit our YouTube channel 1. Scan the QR code 2. Watch videos 3. Start fast and safely We are also on social media! Get the latest product information, training content and much more on our: Instagram-page Facebook-page ASSEMBLY & USER INSTRUCTIONS - PLEASE KEEP FOR FUTURE REFERENCE IMPORTANT –...

  • Page 40: Safety Information

    • Keep hands away from all moving parts. The TYTAN17 is certified to EN ISO 20957-1:2013 & EN ISO 20957-2:2021. • Always wear appropriate workout clothing when exercising. Do not wear loose or baggy clothing, as it may get caught in the equipment.
  • Page 41 Ideal protection. For training at home. HMS offers protective floor mats to prevent fitness equipment from damaging the floor at home. They are, of course, available in different variants. They protect the floor from marks, dirt or scratches. The high-quality workmanship and special surface prevent the equipment standing on it from sliding.
  • Page 42 5. ASSEMBLY INSTRUCTIONS STEP 2 Attach the Crossover Support Frame (15) to the Base Frame (8), using one Allen Bolts M10×100mm (96), two Washers STEP 1 M10 (109), and one Nylon Locknut M10 (113). Attach the Cable Crossover Support (11) to the Crossover Support Frame (15), using the Bracket 120×45mm (27), two Insert two Guide Rods (14) into the Rear Stabilizer (2), using two Allen Bolts M10×25mm (104) and two Washers M10 Carriage Bolts M10×65mm (93), two Washers M10 (109), and two Nylon Locknuts M10 (113).
  • Page 43 STEP 3 STEP 4 Slide two Rubber Bumpers Ø65×25mm (64) onto Guide Rods (14). Attach the Upper Frame (4) to the Support Frame (3), using one Arc Bracket (28), two Carriage Bolts M10×100mm (91), two Washers M10 (109), and two Nylon Locknuts M10 (113). Slide 15 Weight Plates (41) onto Guide Rods (14), insert the Selector Rod (13) into the hole of the Weight Plate (41).
  • Page 44 STEP 5 STEP 6 Attach the Front Press Base (12) to the Upper Frame (4), using one Ø16×172×M10 Axle (31), two Washers Ø25× Ø10 Attach the Left Cable Crossover Arm (18) to the Cable Crossover Support (11), using one Nylon Nut M24 (112). (108), and two Nylon Nuts M10 (113).
  • Page 45 STEP 7 Attach the Backrest Pad (44) to the Backrest Frame (9), using two Allen bolts M8×40mm (105) and two Washers M8 (110). Insert the Backrest Frame (9) into the Support Frame (3), using one Lock Knob (60). Attach Seat Pad (45) to the Seat Frame (10), using four Allen bolts M8×18mm (106) and four Washers M8 (110). 110 105 Insert the Seat Frame (10) into the Seat Support Frame (5), using one Lock Knob (60).
  • Page 46 STEP 8 a.) With Upper Cable (51) in groove of Large Pulley (63), thread the Upper Cable (51) through Upper Frame (4). b.) Install Large Pulley No. 1 (63) to the Upper Frame (4), using one Allen Bolt M10×60mm (100), two Pulley Bushings NO.1 NO.2 NO.3&5...
  • Page 47 STEP 9 Assembly of the Shoulder Cable (52) with Shoulder Cable (52) in the groove of the Large Pulley (63), thread the Shoulder Cable (52) through the Support Frame (3). Install Large Pulley No. 12 (63) to the Support Frame (3), using one Allen Bolt M10×60mm (100), two Pulley Bushing (68), two Washers M10 (109), and one Nylon Locknut M10 (113).
  • Page 48 STEP 10 Assembly of the Crossover Cable (53): a.) Run the end of the Crossover Cable (53) through the Left & Right Cable Crossover Arms (18 & 19), and Cable Crossovers Support (11). NO.15 NO.16 NO.17 b.) Attach the Cable U (55) to the ball end of Crossover Cable (53). c.) Attach one Carabiner (58) to the Cable U (55), using one Allen bolt M10×35mm (103), two Washers M10 (109), and one Nylon Locknut M10 (113).
  • Page 49 STEP 12 STEP 11 Attach the Lat Bar (20) to the other end of the Upper Cable (51), using two Carabiners (58) and one Chain 7-Link (57). Assembly of the Lower Cable (54): Position the Lower Cable (54) in the groove of the Large Pulley (63) through the Front Leg Developer (7). Attach Lower Bar (21) or Ankle Strap (145) to the other end of the Lower Cable (54), using two Carabiners (58) and one Install Large Pulley No.
  • Page 50 STEP 13 STEP 14 Attach the Backrest Upright Frame (117) and one Bracket 45X120mm (128) to the Leg Press Base Frame (116), using Attach the two weight cover brackets (33) to the Upper Frame (4) , using two Allen Bolts M10×16mm (107) and four two Carriage Bolts M10×60mm (94), two Washers M10 (109), and two Nylon Locknuts M10 (113).
  • Page 51 STEP 15 STEP 16 Attach the Base Connect Frame (127) to the Leg Press Base Frame (116), using two Carriage Bolts M10×20mm (134), Attach the Right Hand Bar (124) and the Left Hand Bar (125) to the Leg Press Seat Frame (118), using two Carriage Bolts two Washers M10 (109), and two Nylon Locknuts M10 (113).
  • Page 52 STEP 17 STEP 18 Attach the Leg Press Seat Pad (130) to the Leg Press Seat Frame (118), using four Allen Bolts M8×18mm (106) and four Run the end of Leg Press Cable (132) through the Leg Press Seat Frame (118) and the Front Leg Press Upright Frame Washers M8 (110).
  • Page 53 STEP 19 STEP 20 Attach the Base Connect Frame (127) to the Base Frame of TYTAN using two Carriage Bolts M10×20mm (134), two M10 Washers (109), and two Nylon Locknuts M10 (113). Attach the other end of Leg Press Cable (132) to the Cable Adjusting Brackets (126), using one Allen Bolt M10×28mm (136), two M10 Washers (109), and one Nylon Locknut M10 (113).

  • Page 54: Exercising Information

    MUSCLE CHART 6. EXERCISING INFORMATION AEROBIC EXERCISE Aerobic exercise improves the fitness of your lungs and heart - your body’s most important muscle. Aerobic exercise fitness is BEFORE YOU START promoted by any activity that uses your large muscles (arms, legs or buttocks, for example). Your heart beats quickly and you How you begin your exercise programme depends on your physical condition.

  • Page 55: Care And Maintenance

    7. STRETCH EXERCISE 8. CARE AND MAINTENANCE 1. The safety level of the equipment can only be maintained if it is examined regularly for damage and wear e.g. Before each workout you should stretch your muscles for at least 5-10 minutes to warm them up connection points.
  • Page 56 IMPORTER: ABISAL SP. Z O.O., ul. Pyskowicka 17, 41-807 Zabrze, Polska DISTRIBUTOR: ABISTORE SPORT S.R.O, U Cihelny 230/3, 74801 Hlučín, Česká Republika abisal@abisal.pl www.abisal.pl...
